Czujesz się przytłoczony gąszczem modeli czujników, skrótami takimi jak PIR, MW, PET-IMMUNITY, a do tego dochodzą jeszcze Grade’y EN 50131 i wymogi ubezpieczycieli? Nie jesteś sam – osoby budujące pierwszy system alarmowy najczęściej zaczynają od chaosu broszur i sprzecznych porad z forum. Ten przewodnik działa jak mapa: najpierw przeprowadzę Cię przez analizę ryzyka i przegląd dostępnych technologii, potem pokażę, jak ułożyć plan rozmieszczenia sensorów, a na końcu omówię testy, integracje, przepisy oraz realistyczne kosztorysy. Dzięki temu zamiast zgadywać, wybierzesz czujki, które naprawdę zadziałają – i to bez fałszywych alarmów.

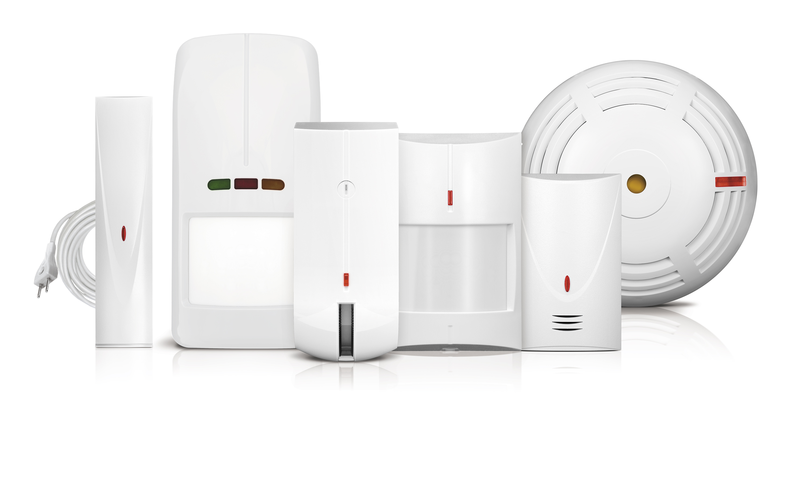

1. Najpopularniejsze rodzaje czujek alarmowych
- Czujki PIR (Passive Infrared) – wykrywają ruch na podstawie różnic temperatury między tłem a obiektem. Idealne do salonu, korytarza czy biura.
- Czujki dualne PIR + mikrofala – łączą podczerwień z mikrofalą, dzięki czemu są odporne na przeciągi i nagłe zmiany temperatury (garaż, kotłownia).
- Czujki zewnętrzne – wodoodporne obudowy, algorytmy eliminacji fałszywych alarmów; pracują nawet przy –35 °C. Montuj przy tarasie, wejściu, podjeździe.
- Akustyczne (zbicia szyby) – analizują widmo dźwięku pękającego szkła; jeden sensor chroni kilka okien.
- Sejsmiczne – reagują na mikrowibracje towarzyszące wierceniu lub uderzeniu w szybę laminowaną.
- Kontaktrony – magnetyczne czujniki otwarcia drzwi i okien; dostępne wersje wpuszczane i nawierzchniowe.
- Czujki dymu, gazu, czadu – detektory środowiskowe do kuchni, kotłowni, łazienki.
- Czujniki temperatury / przegrzania – alarmują przy gwałtownych skokach; serwerownie, garaże z ładowarką EV.
- Czujki zalania – elektrody tuż nad posadzką informują o pojawieniu się wody (pralki, zmywarki, zawory główne).
- Czujki kurtynowe – wąski „parawan” detekcji; drzwi balkonowe, witryny sklepowe, ekspozycje muzealne.
- Bariery IR / LiDAR – niewidzialna linia nadawczo-odbiorcza; stosowane na ogrodzeniach i w korytarzach magazynowych.
📌 Tip: przed zakupem spisz wszystkie pomieszczenia i przyporządkuj do nich choćby wstępnie typ czujki – unikniesz „ślepych” stref do-montowywanych w pośpiechu.
2. Czujki alarmowe – polecane modele z naszego sklepu
- Ruch wewnątrz (PIR) – Satel AQUA +, Bosch Blue Line Gen2
- Detekcja bez fałszywek (dualne) – DSC LC-100-PI, Bosch ISC-BDL2-WP12
- Zewnętrzne – Optex WX-Infinity, Satel OPAL
- Bariery IR – Optex SL-200QN, Takex TXF-125E
- Kontaktrony – Satel B-4M, DSC EV-DW4975
- Akustyczne zbicia szyby – Satel INDIGO, Honeywell FG-1625F
- Czujniki środowiskowe – Ei Electronics Ei208W (CO), Tarmo FGD-35 (zalanie).
📌 Tip: dwa identyczne czujniki w różnych miejscach ułatwiają serwis (jedne zapasowe baterie, jednolite ustawienia czułości).
3. Jak dokładnie działają poszczególne czujki?
PIR – fizyka w pigułce. Wewnątrz zamontowany jest piroelement składający się z dwóch detektorów. Gdy ciepły obiekt (człowiek, zwierzę) przechodzi przez strefy soczewki Fresnela, na jednym detektorze napięcie rośnie, a na drugim maleje. Układ różnicowy filtruje powolne zmiany temperatury otoczenia, dlatego promień słońca lub grzejnik nie wywołują alarmu – o ile czujka nie spogląda bezpośrednio na źródło ciepła.
Mikrofala (MW). Moduł wysyła fale (2,45 GHz albo 10,525 GHz) i analizuje efekt Dopplera: powierzchnie metalowe odbijają sygnał inaczej niż organizm człowieka. Jeśli fala wraca szybciej lub wolniej niż wzorzec tła, elektronika zgłasza ruch.
Dualne hybrydy. Alarm uznawany jest za prawidłowy tylko wtedy, gdy równocześnie zadziałają oba tory – PIR i MW. Dzięki temu obiekt, który ogrzewa się (żarówka, słoneczny refleks) nie wywoła fałszywego alertu, a przelatujący owad † nie „przeciśnie się” przez mikrofalę.
Akustyczne zbicia szyby. Mikrofon piezoelektryczny rejestruje dźwięki od 0,1 kHz do 10 kHz. Algorytm szuka dwóch impulsów: „impact frequency” (~3 kHz) oraz „shatter frequency” (~6 kHz). Jeżeli drugi impuls wystąpi w oknie 0 – 500 ms po pierwszym, czujka zgłasza alarm.
Sejsmiczne. Układ MEMS wykrywa drgania powyżej 0,4 g w osiach XYZ. W bazie porównawczej zapisano profile dla wiercenia w betonie, cięcia diamentem i uderzeń tępym narzędziem. Czujka potrafi odróżnić remont u sąsiada od atakowania sejfu.
Kurtyny i bariery. Para diod IR tworzy płaszczyznę – gdy promień zostanie zasłonięty przez ≥ 25 ms, linia NC rozwiera się. LiDAR (TOF) potrafi dodatkowo wyliczyć wysokość obiektu i zignorować psa czy dzikiego lisa.
📌 Tip: Jeśli montujesz czujkę akustyczną w kuchni z wilgotnością > 80 %, wybierz model z cykliczną autokalibracją mikrofonu – zapobiegniesz „głuchnięciu” po latach.
4. Rozmieszczenie czujek – praktyczne wytyczne instalatora
| Strefa | Najlepszy sensor | Uwagi montażowe |
|---|---|---|
| Salon z wyjściem na taras | PIR + kontaktron | Czujkę ustaw w rogu naprzeciw drzwi — widzi całe pomieszczenie, a kontaktron „zamyka” obwód. |
| Garaż w bryle budynku | Dual PIR/MW + akustyczna | Mikrofala kompensuje zimowe spadki temperatur, akustyczna chroni okno gospodarcze. |
| Pokój dziecięcy | PIR z pet-immunity | Wysokość 2,2 m, min. 1 m od grzejnika i mocnej lampy LED. |
| Kotłownia gazowa | Detektor LPG + temp. | Czujkę LPG montuj 30 cm nad podłogą – gaz jest cięższy od powietrza. |
| Magazyn wysokiego składu | Bariery IR + sejsmiczne | Pary barier co 12 m; sejsmiczne przy ścianach z zewnętrznymi rampami. |
📌 Tip: „Trzy warstwy bezpieczeństwa” = perymetr (bariery) → obwód (kontaktrony) → wnętrze (PIR). +30 % kosztu, ale 5 × mniej skutecznych włamań.
5. Nowoczesne funkcje inteligentnych czujek
- Pet-immunity – specjalna optyka i algorytmy ignorują zwierzęta do 45 kg.
- LED Guidelight – listwa 5100 K w czujce (np. Satel LUNA) oświetla korytarz po wykryciu ruchu.
- Aktywny antymasking – co 7 s czujka emituje impuls IR; zaklejenie soczewki taśmą zgłasza sabotaż w 3 s.
- Czujki foto-wideo – robią trzy zdjęcia lub 5-sek. klip i wysyłają LTE → chmura, gdy centrala nie ma kamer.
- IFTTT / Home Assistant – naruszenie czujki włącza światła Hue, zamyka zamek Nuki, wysyła SMS.
📌 Tip: Jeśli w domu są duże psy, rozważ kurtynę pionową zamiast klasycznego PIR – zwierzak nie „wejdzie” w wąski parawan.
6. Integracja czujek z innymi systemami
- CCTV – czujka PIR może wysłać impuls ONVIF-IO do rejestratora, który taguje klip: szybciej znajdziesz zdarzenie.
- Smart-home (KNX / Modbus) – czujka zalania zwiera wejście binarne; PLC zamyka elektrozawór i wysyła alert Signal.
- Kontrola dostępu – sejsmiczna w ścianie skarbca uruchamia blokadę drzwi i kod EEM 460 do stacji monitorowania.
- Wideodomofon SIP – kurtyna nad furtką budzi kamerę w trybie Sleep, oszczędzając 60 % energii.
📌 Tip: Im mniej „otwartych” portów w routerze, tym bezpieczniej – wybieraj integrację przez MQTT lub chmurę producenta.
7. Zasilanie i niezawodność
Czujki przewodowe pobierają zazwyczaj 10-17 mA przy 12 V DC. Centrala z akumulatorem 17 Ah i obciążeniem 800 mA zapewni ok. 18 h autonomii.
Czujki bezprzewodowe (868 MHz / 2,4 GHz) używają baterii CR123A lub AA Lithium. Przy raporcie „heartbeat” co 60 minut czas pracy to 2-5 lat.
UPS dla routera + NVR: model 200 W / 360 Wh podtrzyma zestaw kamer PoE ok. 45 min – to wystarczy, by uruchomić agregat.
📌 Tip: Zapisz datę montażu baterii na naklejce wewnątrz czujki – po 3 latach podziękujesz sobie za ten drobiazg.
8. Normy, certyfikaty i wymogi ubezpieczycieli
- PN-EN 50131-x-y – Grade 1 (niskie ryzyko) → Grade 4 (bank). Typowy dom: Grade 2 + przegląd co 12 mies.
- CNBOP-PIB – polski certyfikat dla ubezpieczyciela; warto sprawdzić, czy sprzęt go posiada.
- IP54 / IP65 / IP67 – szczelność obudowy; czujka zewnętrzna min. IP65.
- EN 54-7 – optyczne czujki dymu. Detektory gazu → EN 50194-1/2.
📌 Tip: Nie dopłacaj do Grade 3, jeśli ubezpieczyciel nie wymaga – pieniądze lepiej zainwestować w dodatkową czujkę z antymaskingiem.
9. Najczęstsze błędy i jak ich uniknąć
- PIR a tor ruchu. Czujka patrząca bokiem do drzwi reaguje 2-3 s szybciej niż ustawiona „na wprost”.
- Zasłonięta soczewka zasłoną black-out. Materiał blokuje 90 % IR – czujka „widzi” dopiero, gdy intruz jest w połowie pokoju.
- Kominek na pellet obok czujki dymu. Pył drzewny = fałszywki. Użyj czujki optyczno-termo, która kompensuje zabrudzenia.
- Brak testów integracyjnych. Po dodaniu sceny smart-home zawsze sprawdź pełną drogę sygnału (czujka → centrala → broker MQTT → sterownik).
📌 Tip: Ustaw miesięczne przypomnienie „Test czujek” – sprawdzasz losowo trzy urządzenia, cały system przejdziesz w kwartał.
10. Dobór czujek do rodzaju obiektu
| Obiekt | Rekomendowane czujki | Uzasadnienie |
|---|---|---|
| Mieszkanie w bloku | PIR, kontaktrony, dym + czad | Brak potrzeby barier zewn.; powiadomienia push przez aplikację IoT. |
| Dom z ogrodem | Bariery IR, zewnętrzne dualne, zalania, zbicia szyby | Warstwowa ochrona: perymetr → obwód → wnętrze. |
| Magazyn wysokiego składu | Dualne, bariery, sejsmiczne, CCTV | Odporność na pył, niską temperaturę i echo akustyczne. |
| Serwerownia 24 m² | Temp. + dym, kontaktrony szaf RACK | Szybkie wykrycie przegrzania i nieautoryzowanego dostępu. |
📌 Tip: W klimatyzowanych serwerowniach postaw na czujkę kombinowaną dym + temperatura z kompensacją przepływu powietrza (np. Satel ASD-200). Zamontowana 30–50 cm poniżej nawiewu wykryje pierwsze ślady przegrzewania sprzętu dużo szybciej niż klasyczna optyczna, a mocne turbulencje z klimatyzacji nie wywołają fałszywych alarmów.
11. FAQ – najczęściej zadawane pytania
Rozwiń interesujące Cię odpowiedzi – ta sekcja powstaje na bazie realnych telefonów i maili od klientów:
Jaki zasięg i kąt detekcji mają standardowe czujki PIR?
Modele „domowe” pracują w zakresie 10 – 15 m przy kącie 90 – 110°. Czujki korytarzowe long-range mają zasięg do 30 m, ale obserwują wąski pas ok. 10° – idealne w halach.
Czy czujki bezprzewodowe są naprawdę bezpieczne?
Tak, jeśli pracują w pasie 868 MHz, używają szyfrowania AES-128 i mają detekcję jammingu. Utrata łączności powinna natychmiast zgłaszać sabotaż.
Jakie czujki wybrać do domu z dużym labradorem?
Postaw na modele PET-IMMUNITY (do 45 kg) – Bosch ISC-BDL2-WP12 lub Satel SLIM-PET. Alternatywa: kurtyny pionowe montowane powyżej 1,2 m, które pies zwyczajnie omija.
Czy detektor gazu musi być podłączony do centrali?
Nie, ale warto. Integracja pozwala automatycznie zamknąć zawór gazu, włączyć wentylację i wysłać push do telefonu.
Co oznacza Grade 2 i czym różni się od Grade 3?
Grade 2 chroni przed „typowym włamywaczem” z podstawowymi narzędziami. Grade 3 dodaje aktywny antymasking, obudowy metalowe i większą odporność na sabotaż linii.
Jak często wymienia się baterie w czujkach bezprzewodowych?
Przeciętnie co 2 – 5 lat. Zależy to od temperatury i częstotliwości raportu „heartbeat”. Dobre czujki same zgłoszą spadek napięcia poniżej 2,4 V.
Czy czujka zewnętrzna działa przy –25 °C?
Większość modeli outdoor ma zakres –35 °C … +60 °C. Pamiętaj o klasie IP65/IP66 i opcjonalnej grzałce soczewki w modelach dualnych.
Czy jedna czujka ruchu wystarczy w salonie 50 m²?
Lepiej zastosować dwie czujki w przeciwległych rogach lub jedną dualną long-range. Zyskasz pełne pokrycie i mniej martwych stref.
📌 Tip: Masz pytanie, którego tu nie ma? Napisz – dopiszę je do listy, aby kolejni czytelnicy mieli gotową odpowiedź.
12. Glosariusz – Słownik pojęć
- Antymasking – wykrycie zasłonięcia soczewki lub obudowy czujki.
- Sabotaż – próba otwarcia obudowy albo odpięcia urządzenia z uchwytu; wyzwala osobną linię alarmową.
- Pet-immunity – funkcja ignorująca ruch zwierząt do określonej masy (15 – 45 kg).
- Fade-in / Fade-out – czas, w jakim czujka przechodzi w pełen tryb aktywny / uśpiony.
- Luna LED – moduł oświetlenia nocnego w czujce PIR (np. Satel LUNA 2).
- Heartbeat – regularny pakiet diagnostyczny wysyłany przez czujkę bezprzewodową do centrali (kontrola zasięgu i baterii).
📌 Tip: Przed zamówieniem sprzętu sprawdź w specyfikacji, czy czujka raportuje „heartbeat” – to ratunek, gdy rozładuje się bateria.
Dobrze zaprojektowany system alarmowy zaczyna się od chłodnej analizy ryzyka, a kończy na regularnych testach – nie na najniższej cenie zestawu DIY. Trzymając się opisanych powyżej wytycznych, zyskasz maksymalną skuteczność i komfort psychiczny, a fałszywe alarmy przestaną rujnować Twój sen i cierpliwość stacji monitorowania.
