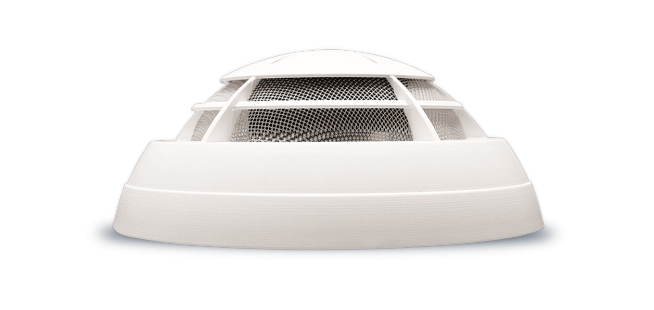

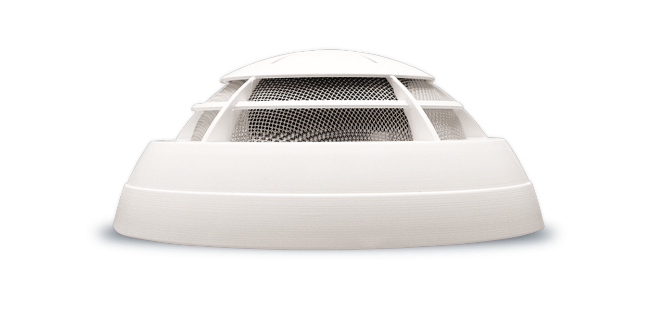

ADR-20R Optyczna czujka dymu - Polon-Alfa
towar niedostępny
dodaj do przechowalniOpis
Optyczna czujka dymu ADR-20R jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Można ją instalować w pomieszczeniach zamkniętych, gdzie w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Czujka jest przewidziana do pracy na liniach dozorowych dowolnej centrali sygnalizacji włamaniowej.
Czujka ADR-20R jest czujką optyczną typu rozproszeniowego. Działa na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki dymu (aerozolu) w komorze pomiarowej, niedostępnej dla światła zewnętrznego. Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania podczerwonego, emitowanego przez nadajnik - diodę elektroluminescencyjną, póki do komory nie wnikną cząstki dymu rozpraszające, gdzie promieniowanie kieruje je na odbiornik. Po przekroczeniu określonej wartości progowej, układ elektroniczny czujki włącza sygnalizację optyczną w czujce oraz powoduje przełączenie zestyku wyjściowego przekaźnika alarmowego. Włączenie zestyku w linię dozorową centrali sygnalizacji włamaniowej wymaga zastosowania odpowiednich rezystorów: alarmowego i końcowego, właściwych dla danej centrali.
Przekaźnik w czujce w stanie dozorowania może pracować w dwóch trybach:
- w trybie napięciowym - przekaźnik znajduje się stale pod napięciem i jego styki są przełączane z chwilą zadziałania czujki oraz po zaniku napięcia zasilania (ustawienie fabryczne),
- w trybie beznapięciowym - styki przekaźnika przełączane są tylko po zadziałaniu czujki
Certyfikat
CNBOP 1918/2005
Specyfikacja
Typ |
jednosensorowa, punktowa |
Kategoria |
do pracy w warunkach typowych |
Rodzaj |
dymu |
Napięcie pracy |
12 VDC +/- 20% |
Pobór prądu w trybie dozorowania |
przekaźnik pod napięciem ≤ 17 mA |
Pobór prądu w trybie alarmowania |
tryb beznapięciowy max. 24 mA |
Adresowanie |
czujka z przekaźnikiem alarmowym |
Zakres temperatur pracy |
od -10°C do 55°C |
Wilgotność względna |
do 95% przy 40°C |
Wymiary czujki z gniazdem |
Ф112 x 57mm |
Masa |
0.15 kg |
Kolor obudowy |
biały |
Dane techniczne
Rodzaj czujnika | czujnik optyczny dymu |
