Przegląd i zastosowanie
Dahua PFM920I-5EF-GRAY to ekranowana skrętka komputerowa FTP kategorii 5e w opakowaniu 305 m (karton). Jest przeznaczona do instalacji wewnętrznych w sieciach LAN oraz w systemach CCTV IP, także tam, gdzie przewód pracuje w wiązkach lub blisko źródeł zakłóceń.

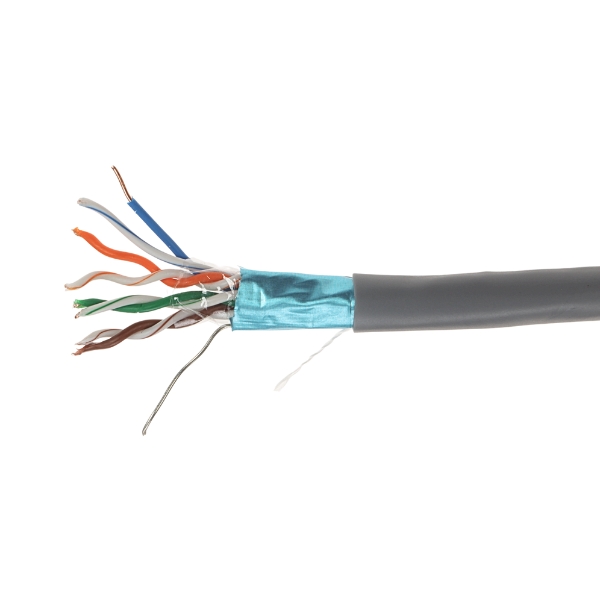

Przewód ma żyły z miedzi o deklarowanej czystości 99,95% oraz ekran z folii poliestrowo-aluminiowej. Drut odprowadzający ułatwia poprawne zakończenie ekranu w torze. Płaszcz PVC oraz klasa reakcji na ogień CPR Eca odpowiadają typowym wymaganiom dla okablowania wewnętrznego.
Parametry techniczne
| Model | PFM920I-5EF-GRAY |
| Producent / marka | Dahua |
| Rodzaj | Skrętka komputerowa |
| Kategoria | Cat.5e |
| Ekranowanie | FTP (F/UTP) – ekran folią + drut odprowadzający |

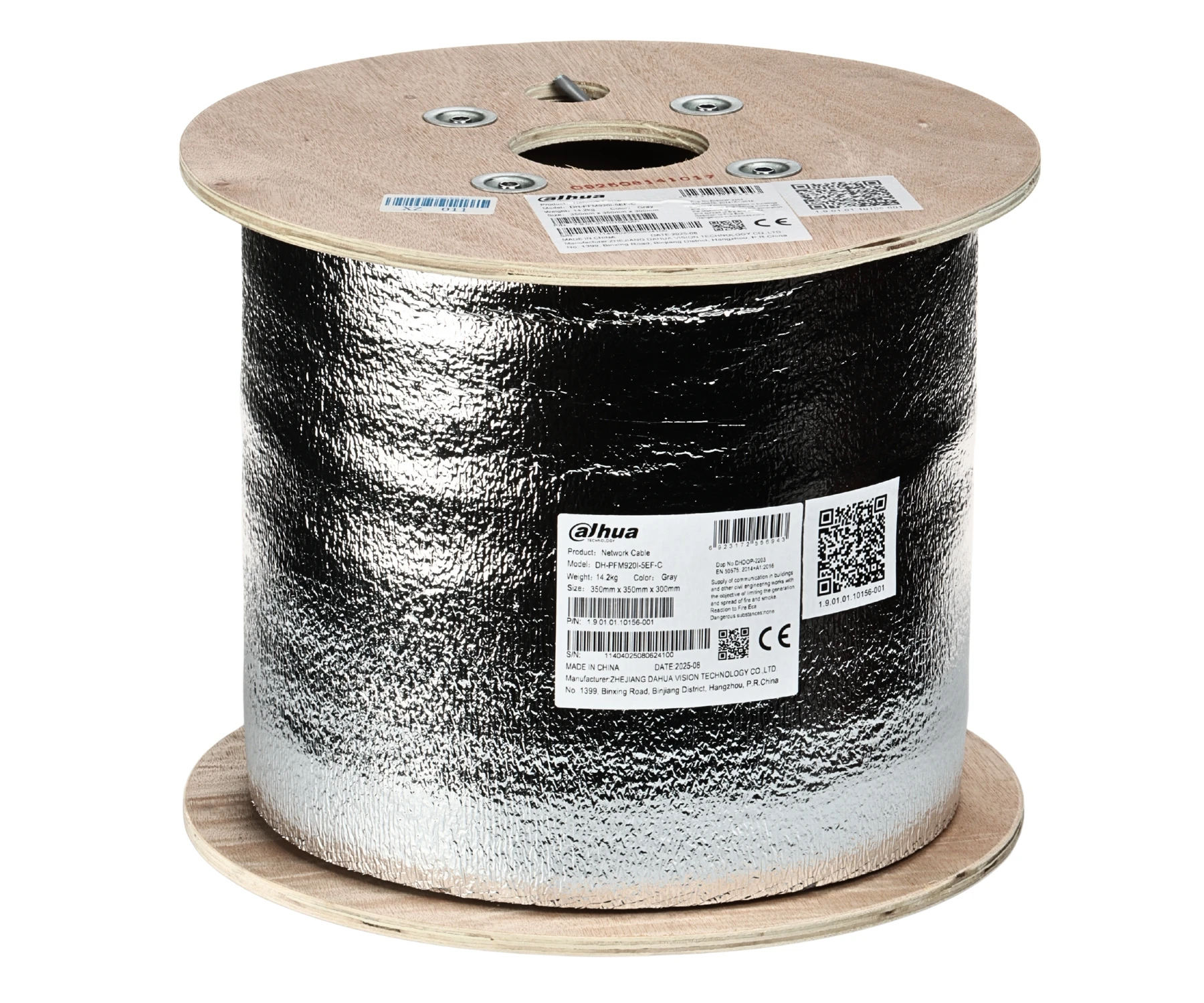

| Długość w opakowaniu | 305 m (1000 ft) – karton |
| Materiał żyły | Miedź, Cu = 99,95% (OFC) |
| Typ żyły | Jednodrutowa (drut) |
| Średnica żyły | Ø 0,52 mm |
| AWG | 24 AWG |
| Ekran – materiał | Folia poliestrowo-aluminiowa |
| Drut odprowadzający (drain) | Miedziany cynowany (tinned copper) |
| Powłoka zewnętrzna | PVC |
| Średnica zewnętrzna | Ø 6,2 mm (tolerancja wg specyfikacji) |
| Kolor powłoki | Szary |
| Rezystancja DC (max) | ≤ 9,5 Ω / 100 m |
| Impedancja | 100 ± 15 Ω |
| Klasa reakcji na ogień (CPR) | Eca |
| Zastosowanie montażowe | Wewnętrzne |
| Rip-cord | Tak (poliester) |
| Zgodność / standard (deklarowana) | ANSI/TIA 568-C.2, CE CPR Eca |
| Gwarancja (deklarowana) | 10 lat |
Kompatybilność i uwagi
- Do zastosowań wewnętrznych (PVC) – na zewnątrz wybierz przewód w płaszczu PE.
- Jeśli chcesz realnie wykorzystać ekranowanie, dobieraj osprzęt ekranowany (keystony/patch panel/wtyki) i wykonaj poprawne zakończenia ekranu.
- Przy zdejmowaniu płaszcza uważaj, żeby nie uszkodzić folii ekranującej; ścinki folii usuń po montażu.
- W instalacjach PoE kluczowe jest poprawne zarobienie par i kontrola toru po zakończeniu prac.
FAQ
Czy ta skrętka nadaje się na zewnątrz budynku?
To przewód do instalacji wewnętrznych (płaszcz PVC). Na zewnątrz stosuje się wersje w płaszczu PE (często także żelowane do doziemnych).
Czym różni się FTP od UTP w praktyce?
FTP ma ekran z folii, który ogranicza podatność na zakłócenia. Ma to sens szczególnie w szachtach, w korytach z wieloma przewodami lub w pobliżu urządzeń generujących zakłócenia.
Czy ekranowanie wymaga specjalnego osprzętu?
Tak – dla toru ekranowanego zaleca się ekranowane gniazda/keystony, patch panele i wtyki oraz poprawne zakończenie i uziemienie ekranu zgodnie z praktyką instalacyjną.
Czy Cat.5e wystarczy do CCTV IP i PoE?
Dla typowych instalacji LAN i CCTV IP Cat.5e jest standardowym wyborem. Kluczowe są poprawne zakończenia, brak uszkodzeń żył oraz test toru po montażu.
