Przegląd i zastosowanie
Hager FW536FT to duża rozdzielnica podtynkowa z rodziny fw2, przeznaczona do instalacji elektrycznych wymagających dużej liczby modułów. Oferuje miejsce na 180 modułów rozmieszczonych w 5 rzędach po 36 jednostek szerokości. Prąd znamionowy rozdzielnicy wynosi 125 A.
Model sprawdzi się w rozbudowanych instalacjach mieszkaniowych oraz obiektach komercyjnych, gdzie konieczne jest uporządkowane rozmieszczenie zabezpieczeń, aparatury sterującej i pozostałych urządzeń modułowych. Podtynkowy sposób montażu pozwala ograniczyć wystawanie obudowy poza powierzchnię ściany.

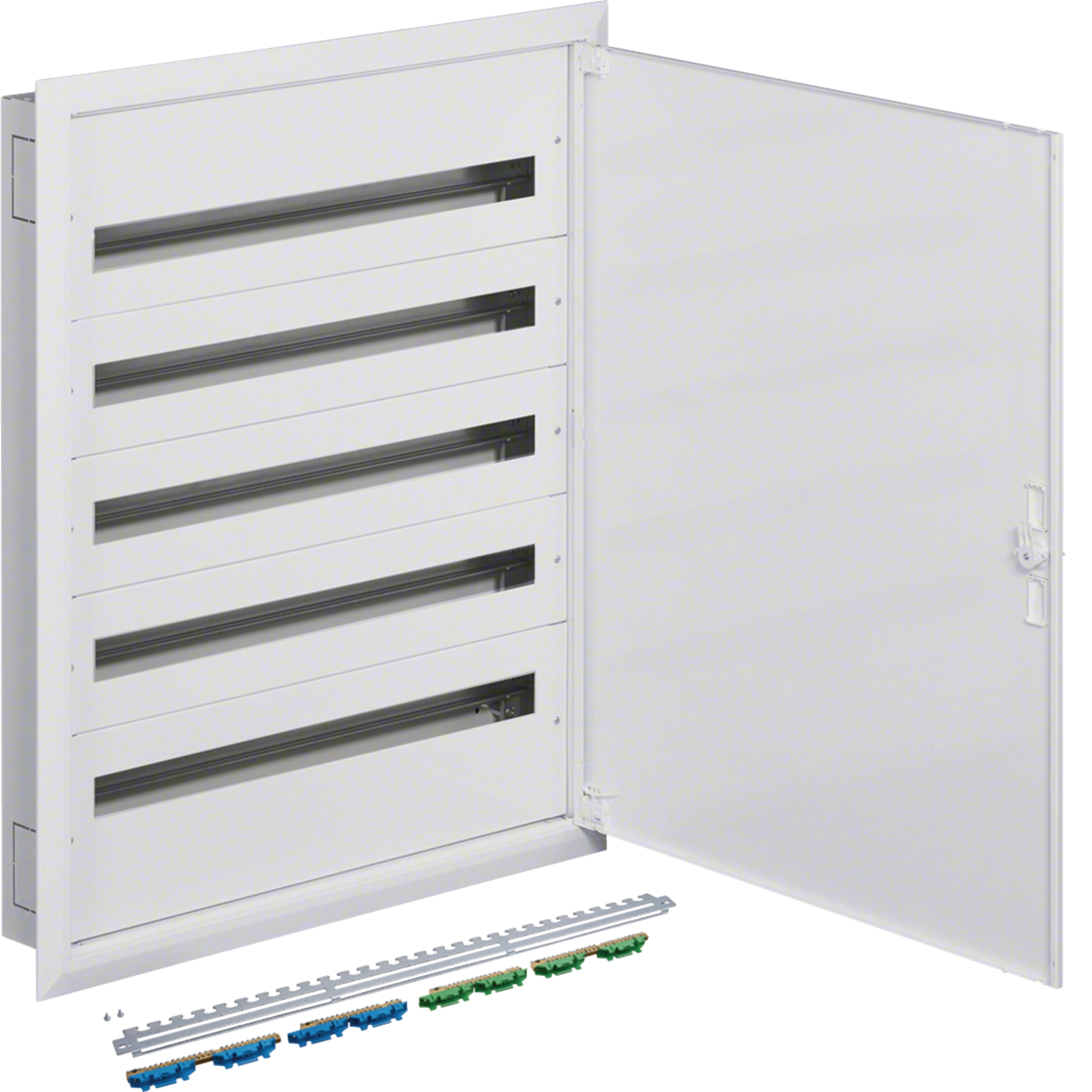

Obudowę wykonano ze stali i wyposażono w pojedyncze, pełne drzwi. Całość wykończona jest w kolorze czystej bieli RAL 9010. Rozdzielnica zapewnia stopień ochrony IP40 oraz odporność mechaniczną IK08.
Szybkie wyjaśnienie – jak dobrać tę rozdzielnicę?
- 180 modułów oznacza maksymalną przestrzeń montażową przeznaczoną na aparaturę modułową w rozdzielnicy.
- 5 × 36 modułów oznacza pięć rzędów, z których każdy oferuje 36 jednostek szerokości.
- 3 sekcje w poziomie ułatwiają organizację dużej liczby aparatów i podział instalacji na funkcjonalne grupy.
- Montaż podtynkowy wymaga przygotowania wnęki o wymiarach odpowiadających wymiarom zabudowy rozdzielnicy.
- IP40 sprawia, że model przeznaczony jest przede wszystkim do montażu wewnątrz budynku. Producent jednoznacznie określa go jako nieprzeznaczony do zastosowania zewnętrznego.
- Klasa ochronności I oznacza konieczność prawidłowego podłączenia przewodu ochronnego PE do metalowej obudowy zgodnie z zasadami wykonywania instalacji elektrycznych.
Parametry techniczne
| Producent | Hager |
| Model | FW536FT |
| Seria | fw2 |
| Typ | Rozdzielnica podtynkowa |
| Prąd znamionowy In | 125 A |
| Liczba modułów | 180 |
| Liczba rzędów | 5 |
| Liczba jednostek szerokości w rzędzie | 36 |
| Układ modułów | 5 × 36 |
| Liczba sekcji w poziomie | 3 |
| Sposób montażu | Podtynkowy |
| Do montażu na zewnątrz | Nie |
| Liczba wejść kablowych | 2 |
| Wysokość | 992 mm |
| Szerokość | 838 mm |
| Głębokość | 121 mm |
| Wysokość wbudowania | 920 mm |
| Szerokość wbudowania | 766 mm |
| Głębokość zabudowy | 110 mm |
| Materiał | Stal |
| Kolor | Czysta biel |
| Kolor RAL | RAL 9010 |
| Liczba drzwi | 1 |
| Typ drzwi | Pojedyncze, nieprzezroczyste |
| Zamek | Nie |
| Typ blokowania | Bez zamka |
| Blok zacisków uziemiających | Tak |
| Blok zacisków neutralnych | Nie – zgodnie z tabelą techniczną producenta |
| Płyta montażowa | Nie |
| Klasa ochronności | I |
| Stopień ochrony | IP40 |
| Odporność mechaniczna | IK08 |
| Zgodność z RoHS | Tak |
| EAN | 3250614300899 |
Kompatybilność i ważne informacje
Rozdzielnica FW536FT należy do systemu Hager fw2. Producent oferuje do tej rodziny m.in. zamki do drzwi, listwy przyłączeniowe, nośniki zacisków, kieszenie na dokumentację, maskownice oraz inne elementy wyposażenia dodatkowego.
- Przed montażem należy uwzględnić wymagane wymiary wnęki: 920 × 766 × 110 mm.
- Model jest przeznaczony do montażu wewnątrz budynku.
- Rozdzielnica nie jest fabrycznie wyposażona w zamek; odpowiednie elementy zamykające dostępne są jako akcesoria.
- Producent podaje dla obudowy stopień ochrony IP40 oraz odporność mechaniczną IK08.
- W karcie produktu nazwa handlowa określa FW536FT jako wersję „z zaciskami PE/N”, natomiast szczegółowa tabela techniczna producenta wskazuje: blok zacisków uziemiających – tak, blok zacisków neutralnych – nie. Przy projektowaniu wyposażenia warto uwzględnić tę informację.
- Montaż, wyposażenie i podłączenie rozdzielnicy powinny być wykonane zgodnie z projektem instalacji oraz obowiązującymi wymaganiami dla instalacji elektrycznych.
Najczęściej zadawane pytania
Ile modułów mieści Hager FW536FT?
Rozdzielnica mieści łącznie 180 modułów. Ma 5 rzędów, a każdy z nich zapewnia miejsce na 36 jednostek szerokości.
Jakie wymiary wnęki trzeba przygotować?
Producent podaje wysokość wbudowania 920 mm, szerokość wbudowania 766 mm oraz głębokość zabudowy 110 mm. Wymiary całej rozdzielnicy wynoszą 992 × 838 × 121 mm.
Czy FW536FT można zamontować na zewnątrz?
Nie. Hager określa ten model jako nieprzeznaczony do zastosowania na zewnątrz. Obudowa posiada stopień ochrony IP40.
Czy rozdzielnica ma zamek?
Nie. Standardowo FW536FT posiada pojedyncze drzwi bez zamka. Hager oferuje elementy zamykające jako wyposażenie opcjonalne.
Jaki jest maksymalny prąd znamionowy rozdzielnicy?
Prąd znamionowy Hager FW536FT wynosi 125 A.
