Przegląd i zastosowanie

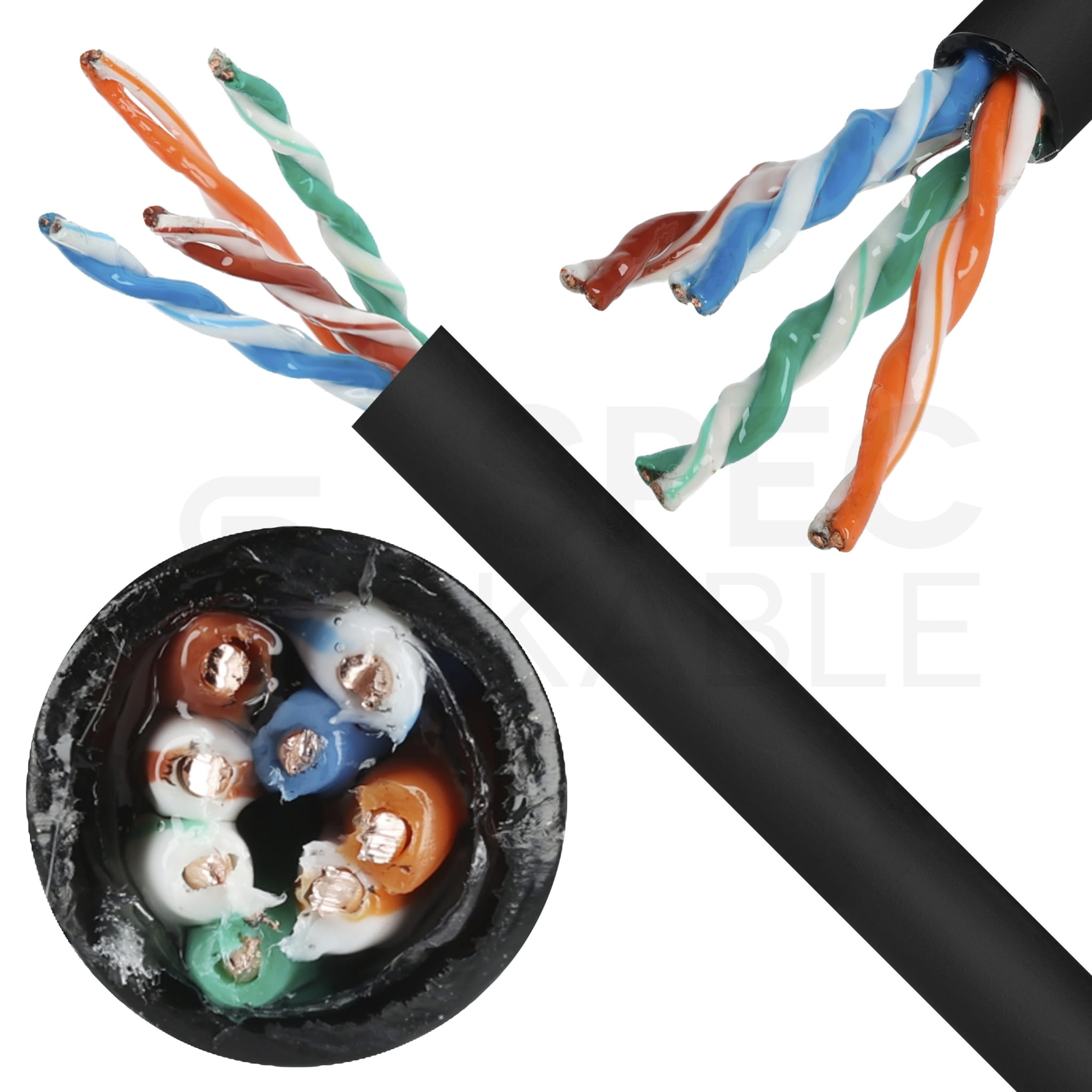

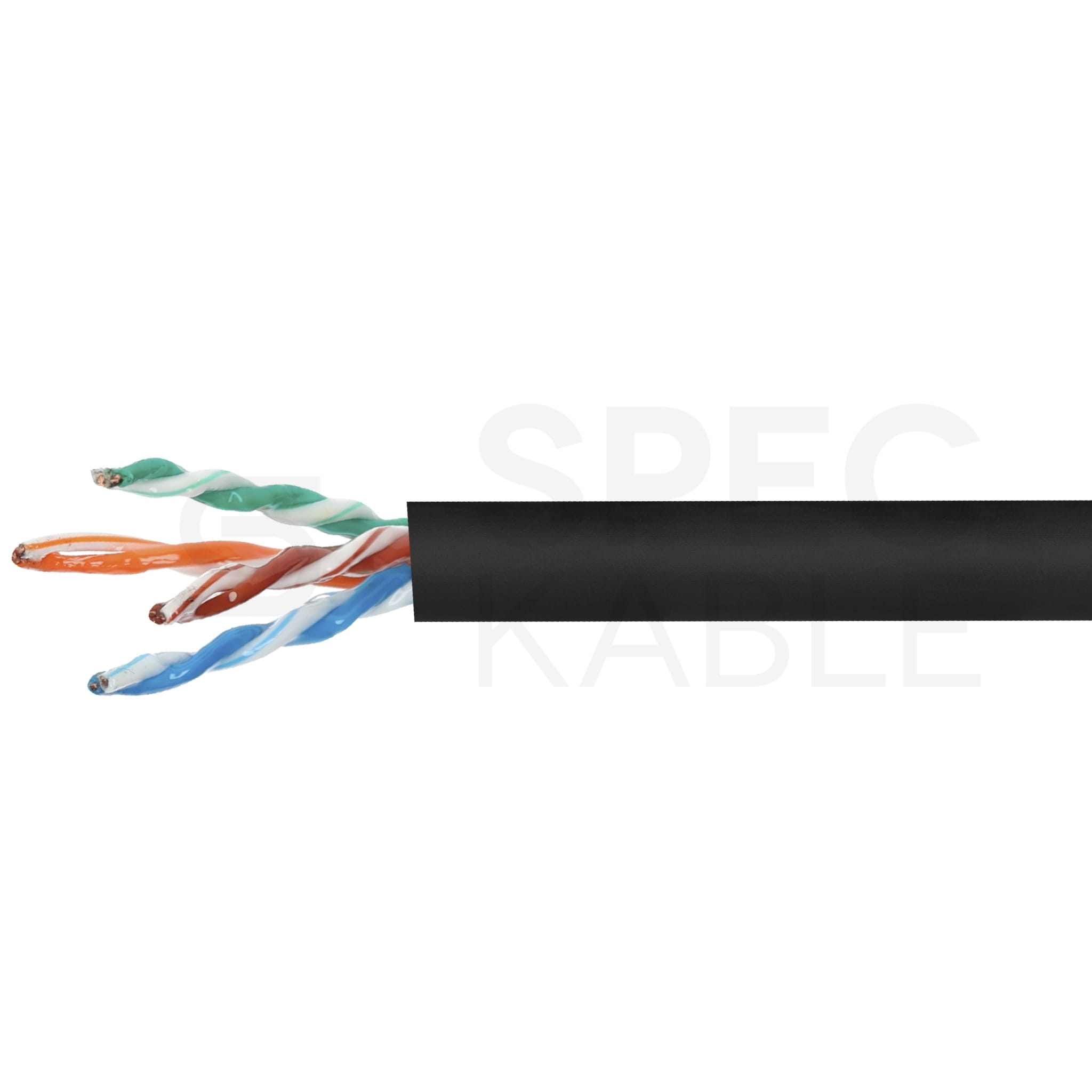

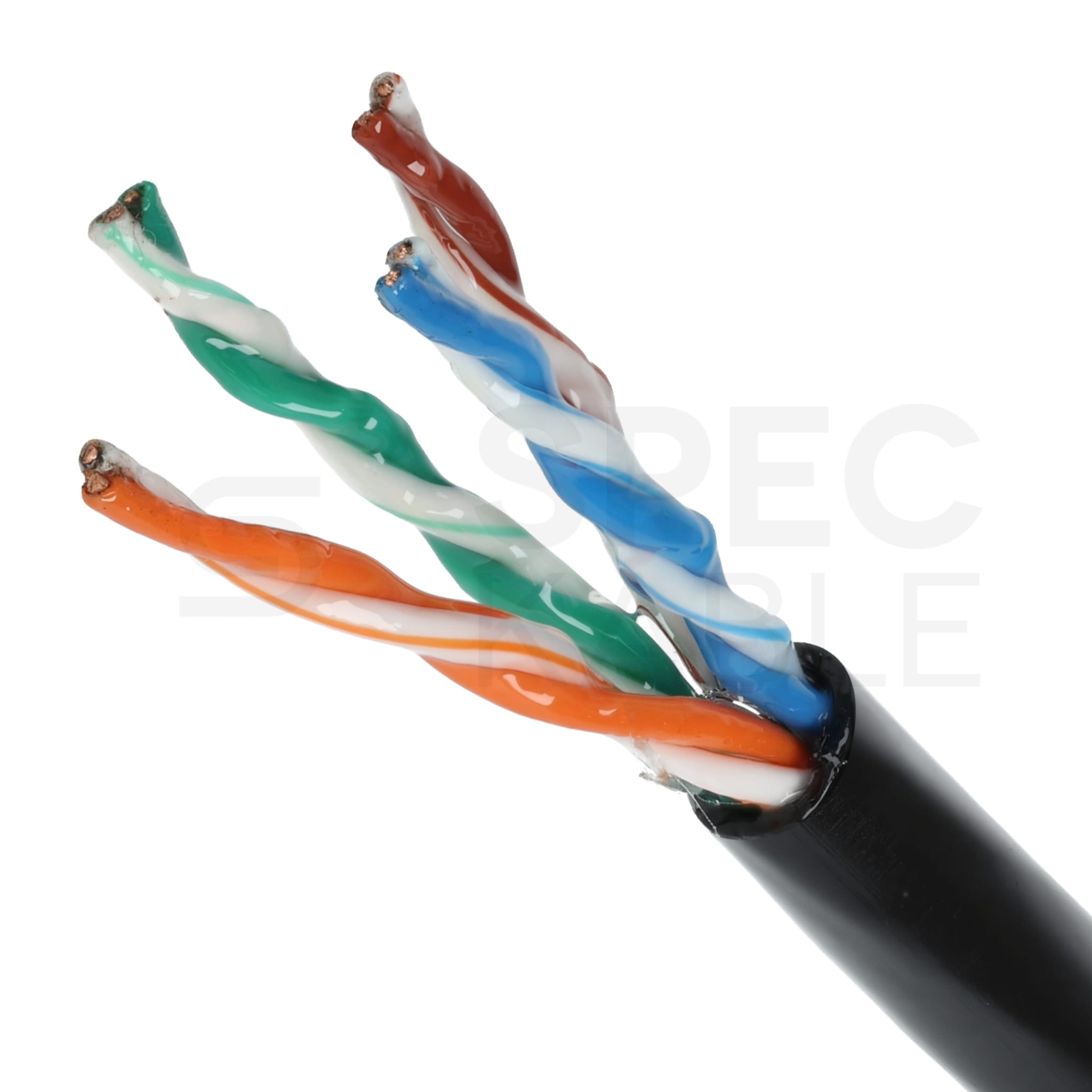

NEKU 01.0107 to nieekranowana skrętka komputerowa U/UTP kategorii 5e do instalacji zewnętrznych, w tym do układania w gruncie. Wypełnienie żelem hydrofobowym ogranicza wzdłużne wnikanie wody i podnosi odporność na wilgoć, a czarna powłoka LDPE/PE jest odporna na warunki atmosferyczne oraz promieniowanie UV.
Kabel jest przeznaczony do budowy sieci teleinformatycznych niezagrożonych silnymi zakłóceniami elektromagnetycznymi. Typowe zastosowania to okablowanie LAN, monitoring IP (CCTV), telefonia, instalacje alarmowe i inne systemy teletechniczne.
Parametry techniczne (wg karty produktu)
| Producent / marka | NEKU |
| Symbol / kod producenta | 01.0107 |
| EAN | 5905954918706 |
| Typ kabla | skrętka komputerowa (Ethernet) |
| Kategoria | Cat.5e |
| Klasa | D |
| Konstrukcja / ekranowanie | U/UTP (brak ekranu) |
| Liczba par | 4 pary (4×2) |
| Przekrój (AWG) | 4×2×24 AWG |
| Żyły | drut miedziany |
| Średnica żyły | 0,5 mm (24 AWG) |
| Materiał żył | miedź (Cu), 100% miedzi |
| Izolacja żył | HDPE (polietylen wysokiej gęstości), grubość 1,02 mm |
| Powłoka zewnętrzna | LDPE/PE (odporna na UV), grubość 0,55 mm |

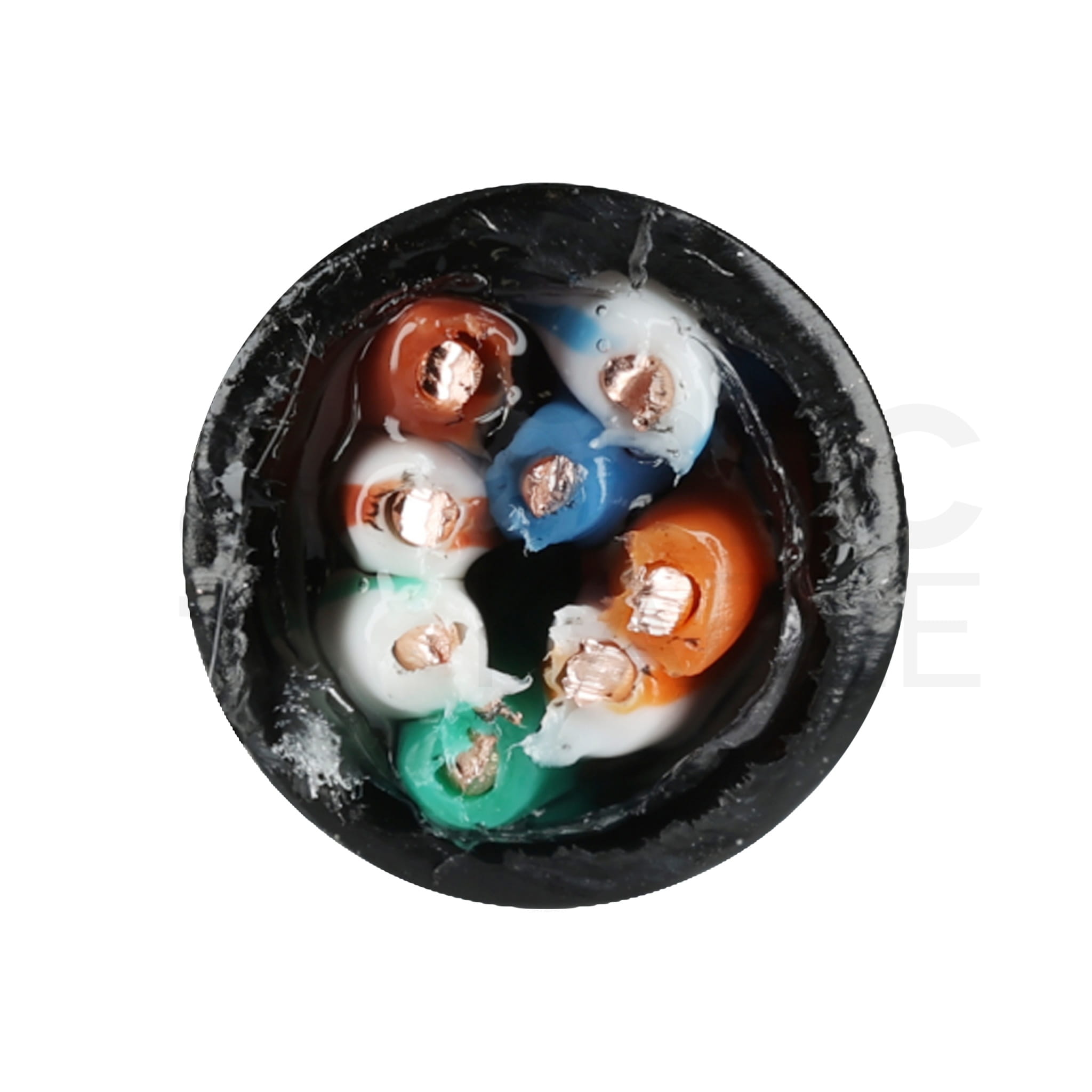

| Wypełnienie | żel hydrofobowy |
| Rodzaj zastosowania | zewnętrzny żelowany / doziemny |
| Rip cord | tak |
| Kształt kabla | okrągły |
| Kolor powłoki | czarny (RAL 9005) |
| Przepustowość binarna (max) | 1 Gb/s |
| Pasmo częstotliwości (max) | 100 MHz (rozszerzona charakterystyka do 350 MHz) |
| Power over Ethernet | PoE (IEEE 802.3af) |
| Impedancja | 100 Ω |
| Maks. rezystancja liniowa | 9,5 Ω / 100 m |
| Delay Skew | ≤ 45 ns / 100 m |
| NVP (nominalna prędkość propagacji) | 65% |
| Średnica zewnętrzna kabla | 5,6 mm |
| Minimalny promień gięcia | 8 × średnica kabla |
| Temperatura pracy | -30°C do +60°C |
| Temperatura instalacji | -10°C do +70°C |
| Klasyfikacja ogniowa CPR (Euroklasa) | Fca |
| Bezhalogenowy (LSOH) | nie |
| Normy | PN-EN 50173; ISO/IEC 11801; EIA/TIA 568-C.2 |
| Zgodność CPR | zgodność z dyrektywą CPR / PN-EN 50575 (klasyfikacja reakcji na ogień) |
| Gwarancja | 10 lat (gwarancja produktowa) |
Kompatybilność i uwagi montażowe
- Do instalacji LAN Ethernet oraz systemów teletechnicznych (CCTV, telefonia, alarmy) w środowiskach bez silnych zakłóceń EMI.
- Wersja żelowana: przed zarobieniem wtyku/keystona usuń żel z żył i zachowaj czystość toru (to realnie poprawia stabilność połączeń).
- Układanie w ziemi: kabel prowadź w miejscu nienarażonym na uszkodzenia mechaniczne; praktycznie stosuje się folię ostrzegawczą nad trasą.
- U/UTP (bez ekranu): nie wymaga uziemiania ekranu, ale w pobliżu silnych źródeł zakłóceń lepszy bywa kabel ekranowany.
FAQ
Co daje „żelowanie” kabla?
Żel hydrofobowy wypełnia wolne przestrzenie w kablu i ogranicza wzdłużne wnikanie wody, dzięki czemu przewód lepiej znosi wilgoć i może pracować w gruncie lub na zewnątrz.
Czy ten kabel nadaje się do układania w ziemi?
Tak — jest to kabel zewnętrzny żelowany (doziemny). Powinien być układany w miejscach nienarażonych na uszkodzenia mechaniczne; typowo stosuje się folię ostrzegawczą nad trasą.
Czy U/UTP działa z PoE?
Tak — kabel jest opisany jako zgodny z PoE (IEEE 802.3af). W praktyce dostępna moc zależy od długości toru i poboru urządzenia.
Do czego najczęściej stosuje się ten przewód?
Najczęściej do instalacji LAN, monitoringu IP (CCTV), telefonii i instalacji alarmowych prowadzonych na zewnątrz lub w gruncie.
