Najważniejsze atuty
- 8 portów PoE 100 Mb/s – do podłączenia kamer IP, telefonów VoIP, punktów dostępowych lub innych urządzeń PoE.
- 2 porty uplink Gigabit – szybkie połączenie z rejestratorem, routerem lub głównym przełącznikiem sieciowym.
- Budżet PoE 115 W – wygodne zasilanie kilku urządzeń z jednego switcha.
- Obsługa PoE IEEE 802.3af/at – do 30 W na port PoE.
- Tryb VLAN – izolacja portów 1–8 od siebie i komunikacja z portami uplink.
- Tryb Extended – transmisja na portach 1–8 do 250 m przy prędkości 10 Mb/s.
- PoE Watchdog – automatyczna obsługa restartu zasilania PoE w trybach VLAN i Extended.
- Metalowa obudowa desktop – kompaktowa konstrukcja do montażu na półce, biurku lub w szafie teletechnicznej.
Przegląd i zastosowanie

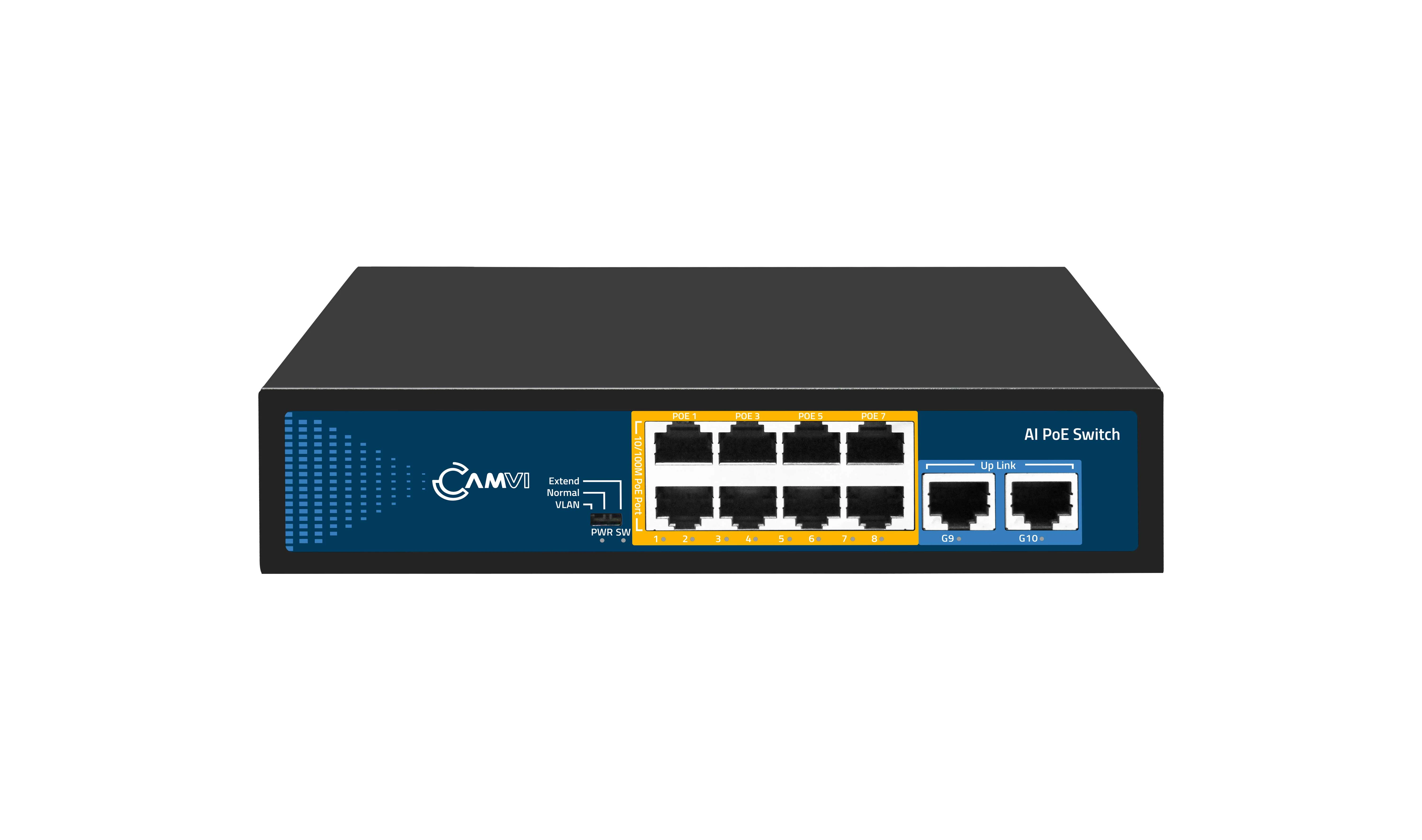

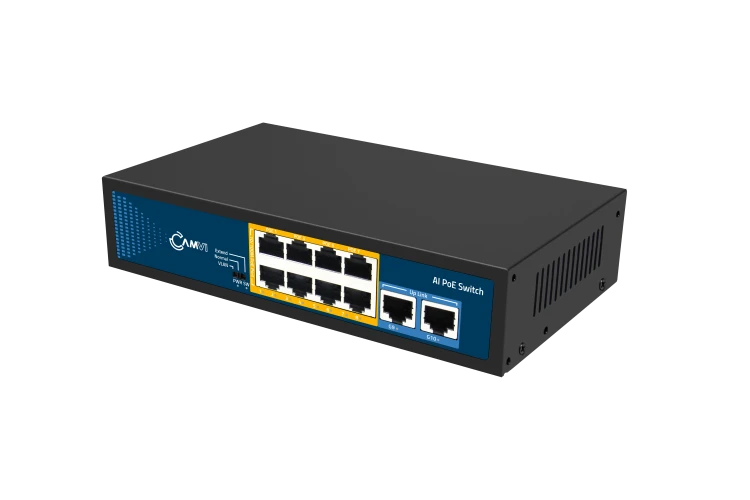

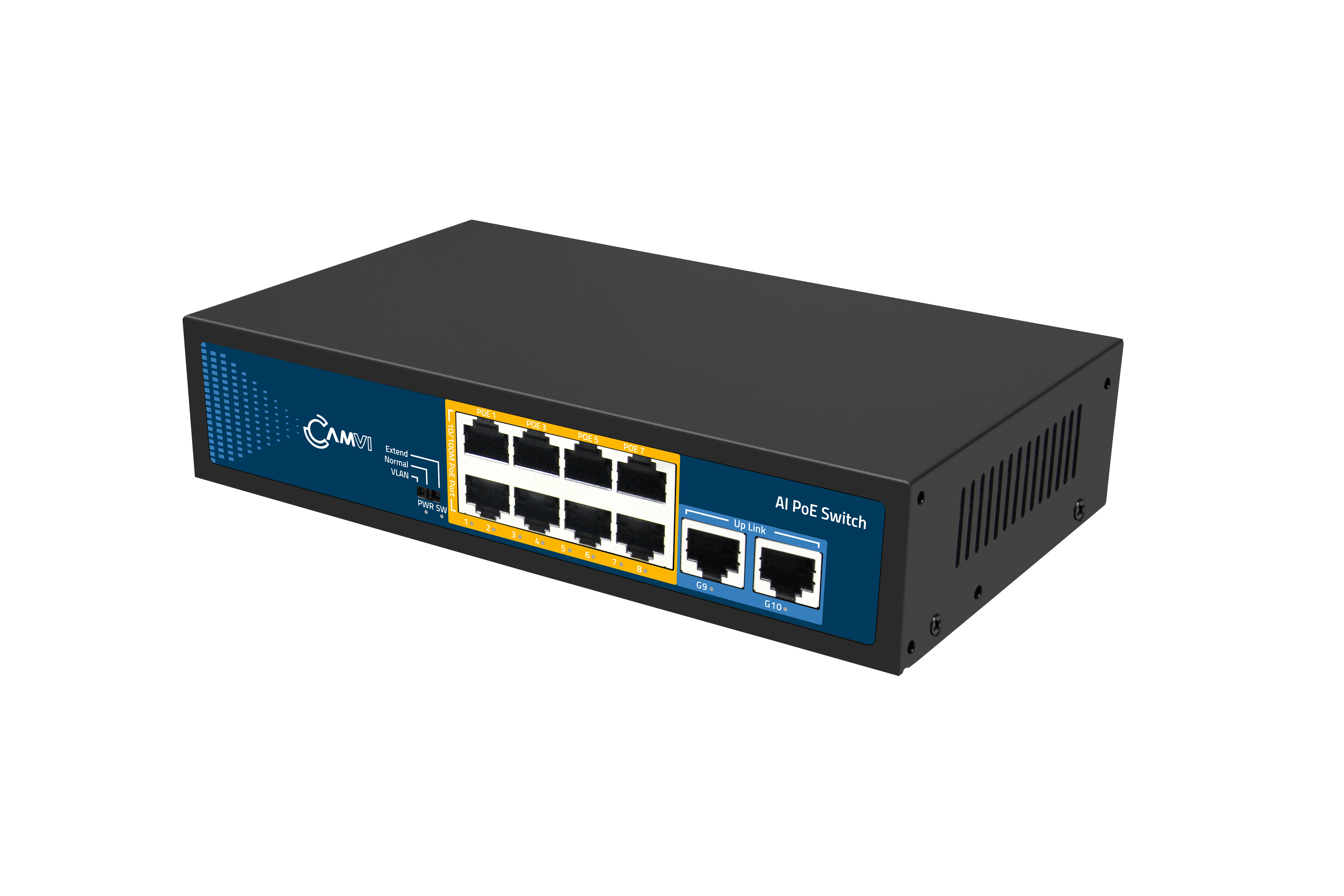

CAMVI CV-SW0802G to 10-portowy switch PoE przeznaczony do małych i średnich instalacji sieciowych, w szczególności do systemów monitoringu IP, telefonii VoIP oraz punktów dostępowych Wi-Fi. Urządzenie oferuje 8 portów PoE 100 Mb/s oraz 2 porty uplink 1000 Mb/s, co pozwala oddzielić podłączone urządzenia końcowe od połączenia z rejestratorem, routerem lub siecią nadrzędną.
Switch obsługuje standardy PoE IEEE 802.3af oraz IEEE 802.3at, z mocą do 30 W na port i całkowitym budżetem PoE 115 W. Dzięki temu może zasilać typowe kamery IP, telefony VoIP i inne urządzenia zgodne z PoE/PoE+.
Model CV-SW0802G udostępnia trzy tryby pracy: normalny, VLAN oraz rozszerzony. Tryb VLAN izoluje porty PoE 1–8 od siebie i pozostawia komunikację z portami uplink. Tryb rozszerzony pozwala wydłużyć transmisję danych na portach PoE do 250 metrów przy prędkości 10 Mb/s. W trybach VLAN i Extended aktywowany jest tryb PoE Watchdog.
Parametry techniczne
| Model | CV-SW0802G |
| Typ urządzenia | Switch PoE 8+2 |
| Marka | CAMVI |
| Porty PoE | 8 × RJ45 10/100 Mb/s PoE |
| Porty uplink | 2 × RJ45 10/100/1000 Mb/s |
| Auto MDI/MDIX | Tak |
| Automatyczna adaptacja portów RJ45 | Tak |
| Standardy sieciowe | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Standard PoE | IEEE 802.3af (15,4 W), IEEE 802.3at (30 W) |
| Napięcie wyjściowe PoE | DC 44–57 V |
| Moc na port PoE | Porty 1–8: <30 W |
| Moc zasilacza PoE | 115 W |
| Przepustowość | 5,6 Gb/s |
| Szybkość przekazywania pakietów | 4,166 Mpps |
| Bufor pakietów | 1 Mbit |
| Tabela adresów MAC | 2K |
| Metoda transmisji | Store and Forward / przechowuj i przesyłaj dalej |
| Tryby pracy | VLAN, Normalny, Rozszerzony |
| Tryb VLAN | Izolacja portów 1–8 od siebie, komunikacja z portami 9–10, PoE Watchdog włączony |
| Tryb Normalny | Komunikacja między wszystkimi portami, dystans transmisji 100 m, PoE Watchdog wyłączony |
| Tryb Rozszerzony | Transmisja na portach 1–8 do 250 m, prędkość 10 Mb/s, PoE Watchdog włączony |
| PoE Watchdog | Tak, automatycznie aktywowany w trybach VLAN i Extended |
| Kontrola przepływu | Pełny dupleks: IEEE 802.3x; półdupleks: Back Pressure |
| Diody LED | PWR, SW, porty 1–8, porty 9–10 |
| Ochrona przeciwprzepięciowa portów | Tryb wspólny 4 kV, tryb różnicowy 2 kV |
| Ochrona ESD | Powietrze 8 kV, kontakt 6 kV (klasa B) |
| Zasilanie AC | 100–240 V AC, 50/60 Hz |
| Zasilanie DC | 52 V DC, 2,3 A |
| Pobór mocy płyty głównej | 2,3 W |
| Temperatura pracy | 0°C do 40°C |
| Temperatura przechowywania | -40°C do 70°C |
| Wilgotność pracy | 10%–90%, bez kondensacji |
| Wilgotność przechowywania | 5%–95%, bez kondensacji |
| Wymiary produktu | 200 × 118 × 44 mm |
| Wymiary opakowania | 245 × 190 × 60 mm |
| Masa netto | 0,62 kg |
| Masa brutto | 0,93 kg |
| Liczba wentylatorów | 0 |
| Typ obudowy | Desktop |
| Obudowa | Metalowa |
| EAN | 5907182653008 |

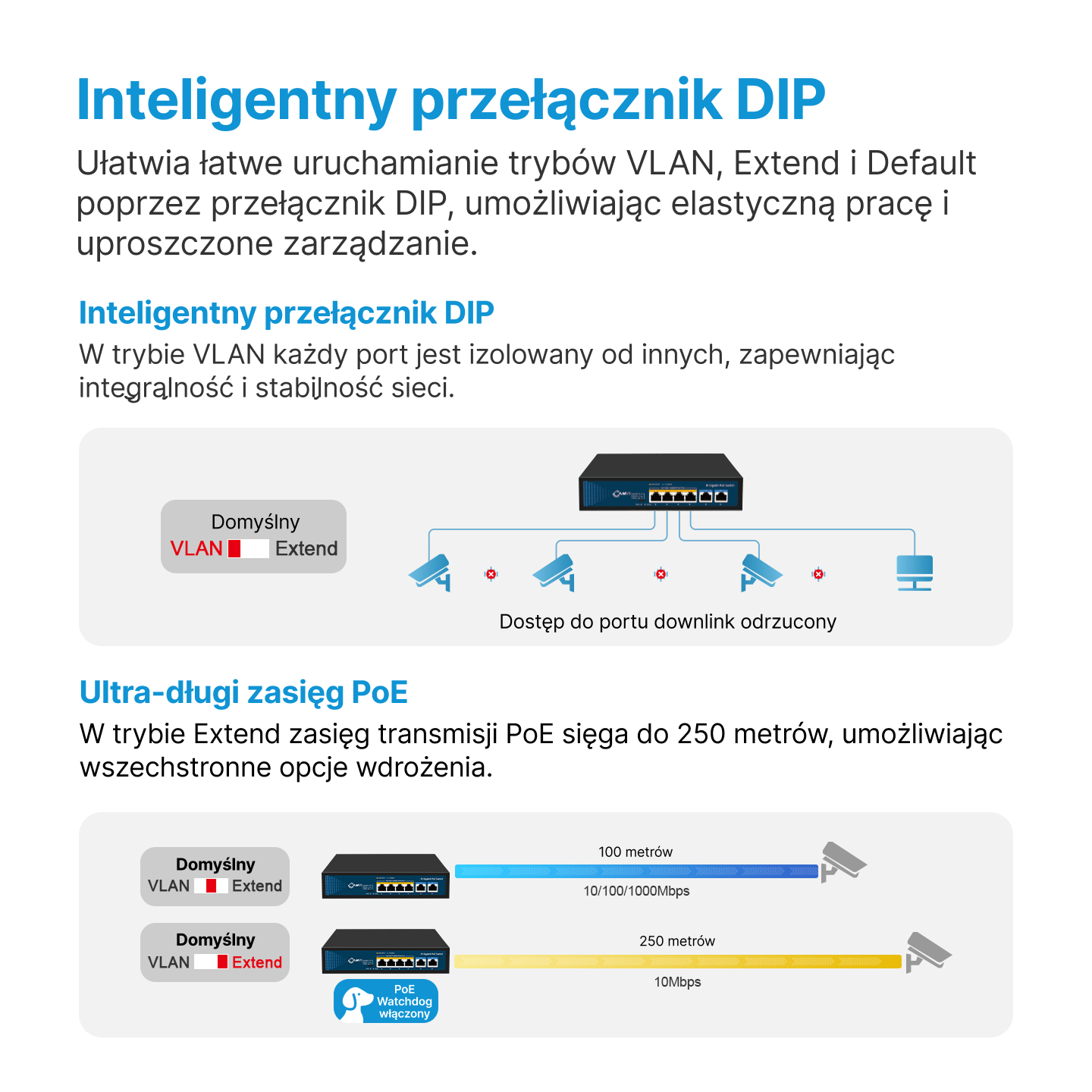

Tryby pracy
- VLAN – porty 1–8 są odizolowane od siebie i komunikują się z portami 9–10. W tym trybie PoE Watchdog jest włączony.
- Normalny – wszystkie porty mogą się ze sobą komunikować. Odległość transmisji wynosi 100 m, a PoE Watchdog jest wyłączony.
- Rozszerzony – transmisja danych na portach 1–8 może zostać wydłużona do 250 m, prędkość wynosi 10 Mb/s, a PoE Watchdog jest włączony.
Zawartość opakowania
- Switch CV-SW0802G – 1 szt.
- Przewód zasilający – 1 szt.
- Instrukcja – 1 szt.
- Certyfikat kwalifikacji – 1 szt.
Kompatybilność i uwagi
- Switch jest przeznaczony do urządzeń sieciowych zgodnych ze standardami IEEE 802.3af/at PoE.
- Porty PoE 1–8 obsługują prędkość 10/100 Mb/s.
- Porty uplink 9–10 obsługują prędkości 10/100/1000 Mb/s.
- W trybie Extend odległość transmisji na portach PoE może wynosić do 250 m, przy prędkości 10 Mb/s.
- Urządzenie nie ma wentylatora, co ogranicza hałas pracy.
- Obudowa typu desktop oznacza montaż wolnostojący, np. na półce, biurku lub w szafie teletechnicznej.
FAQ
Ile portów PoE ma CAMVI CV-SW0802G?
Switch ma 8 portów PoE 10/100 Mb/s oraz 2 porty uplink 10/100/1000 Mb/s.
Jaki jest budżet PoE tego switcha?
Moc zasilacza PoE wynosi 115 W, a porty PoE 1–8 mogą dostarczać mniej niż 30 W na port.
Czy CV-SW0802G obsługuje tryb Extend do 250 m?
Tak. W trybie rozszerzonym odległość transmisji danych na portach 1–8 można rozszerzyć do 250 m, przy prędkości 10 Mb/s.
Do czego służy tryb VLAN?
Tryb VLAN izoluje porty 1–8 od siebie, a komunikacja odbywa się z portami 9–10. Jest to przydatne np. w sieciach kamer IP.
Czy switch ma wentylator?
Nie. Liczba wentylatorów w modelu CV-SW0802G wynosi 0.
