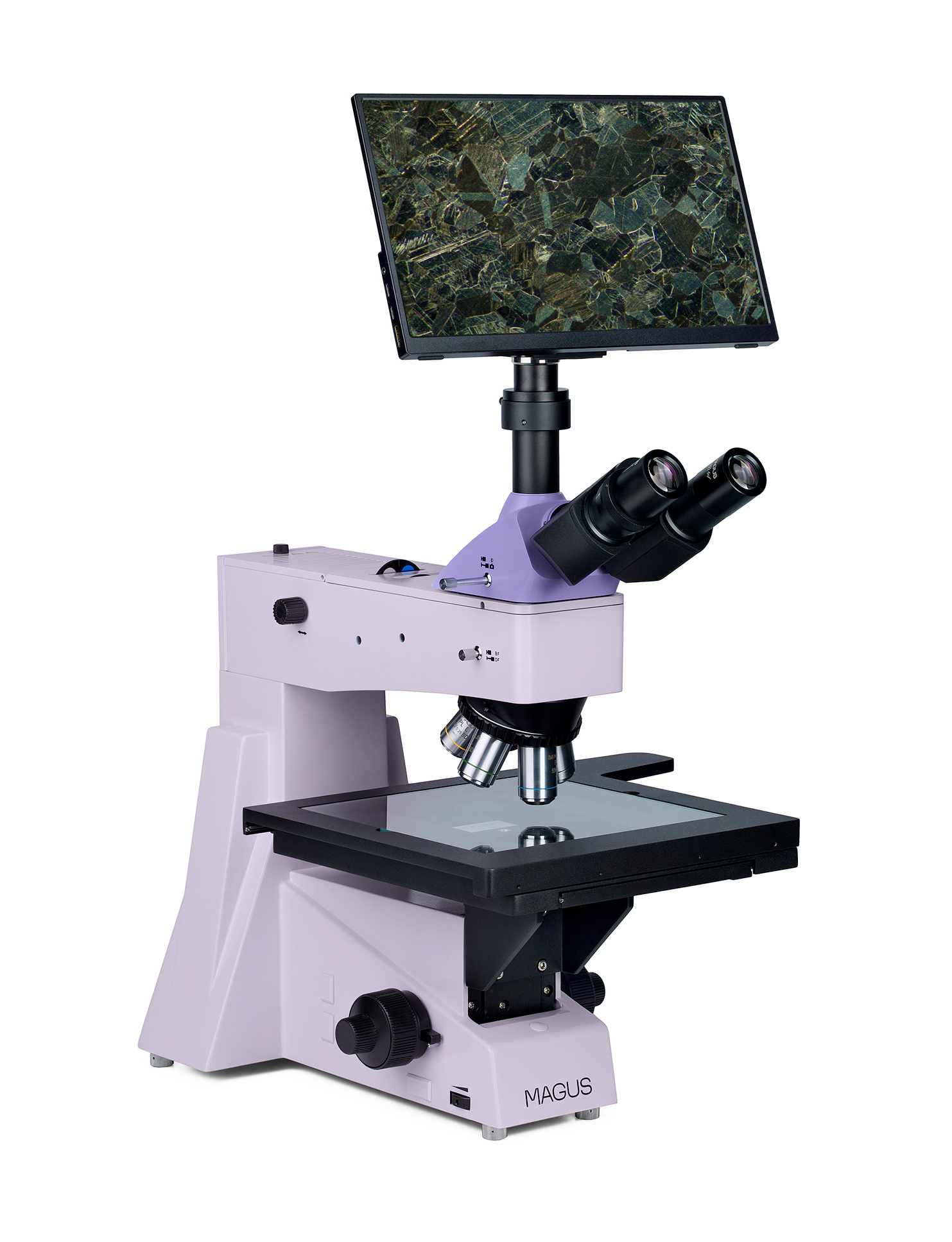

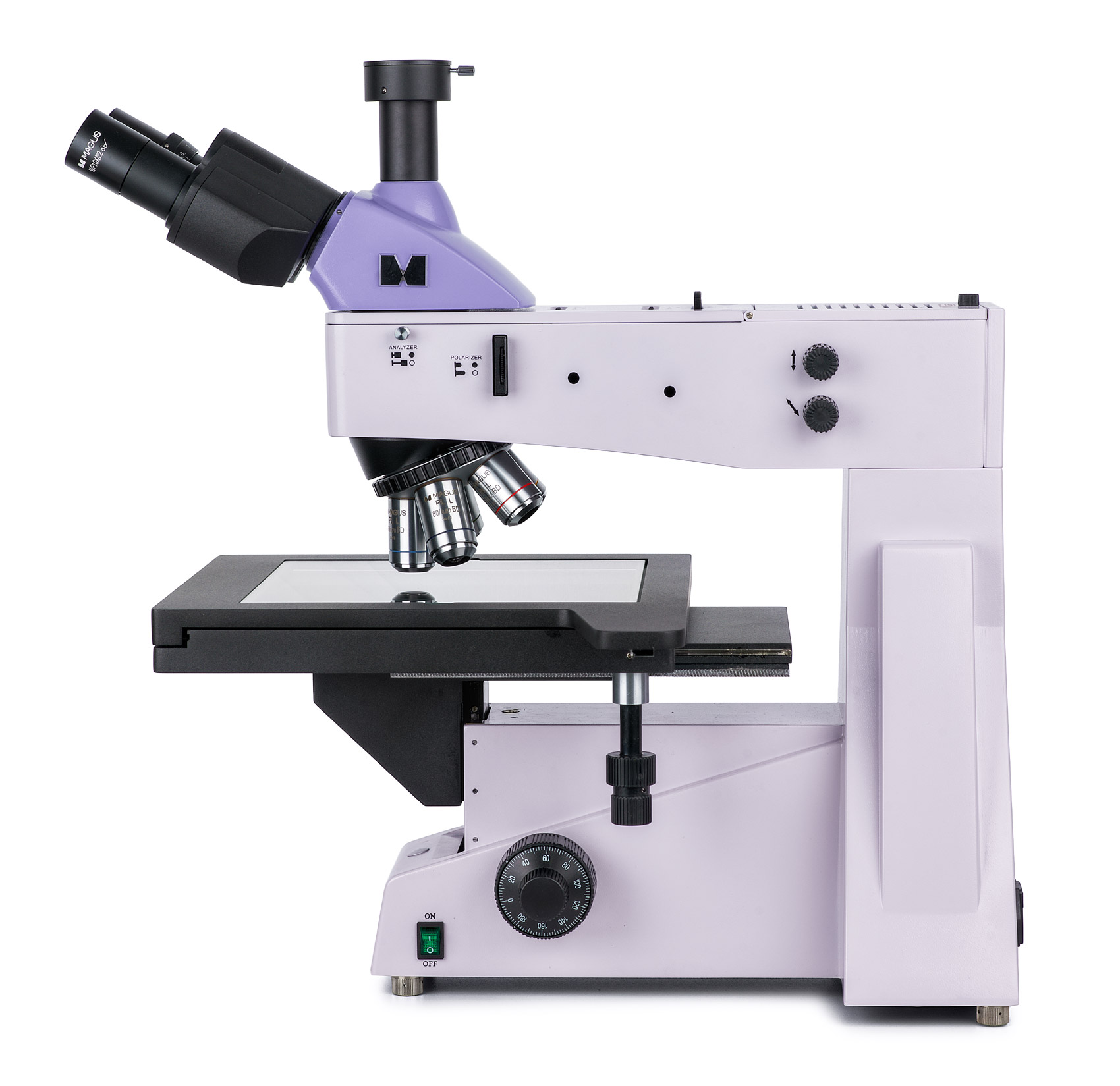

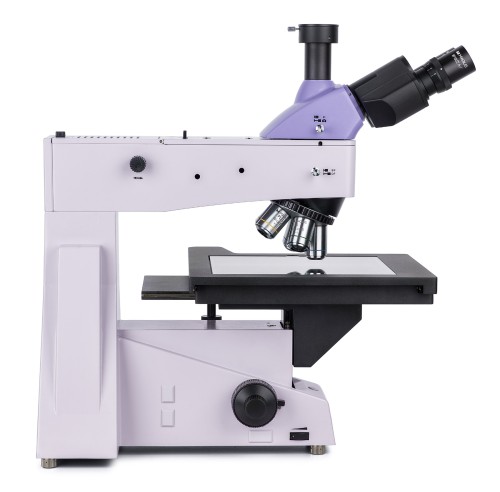

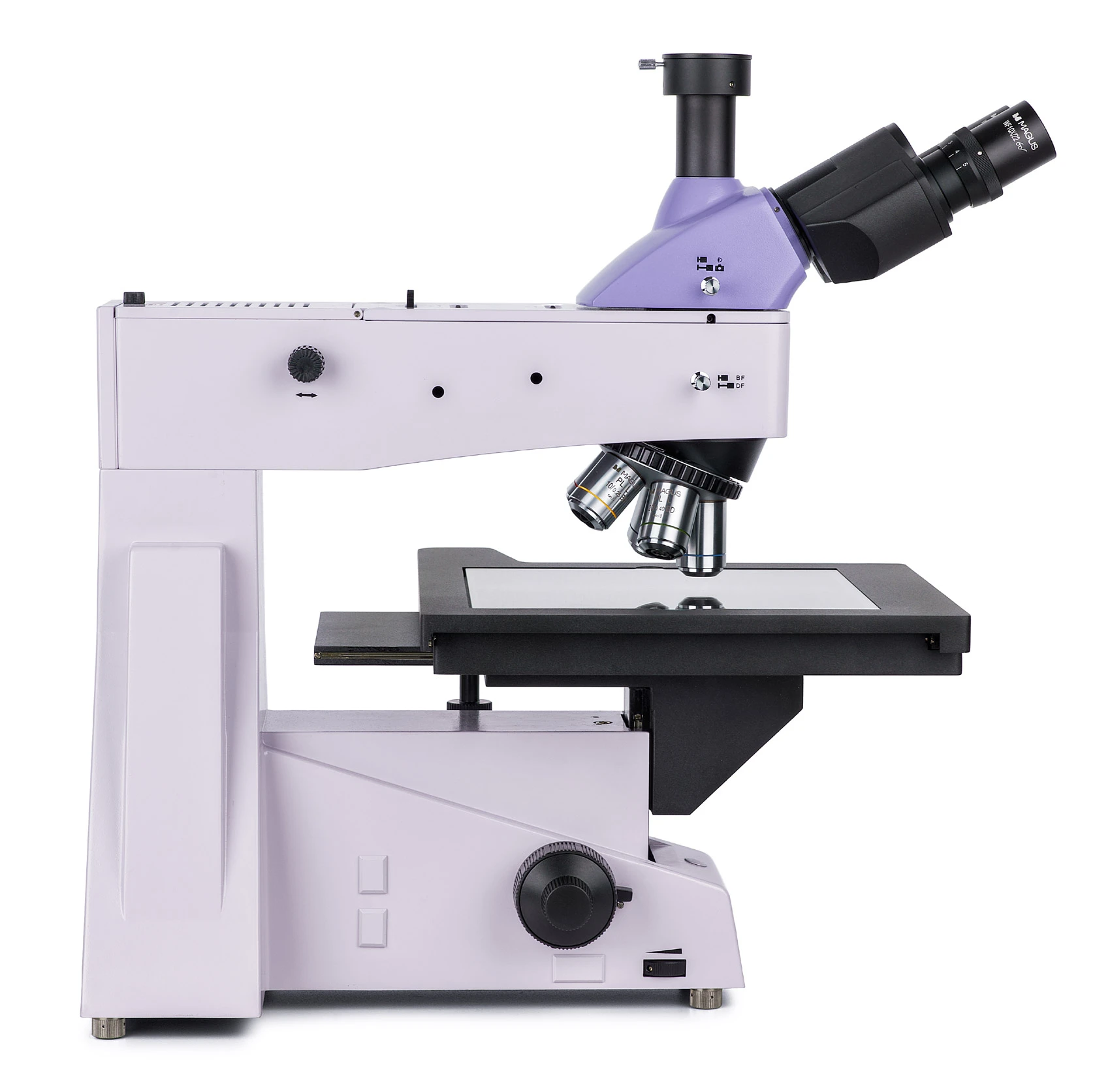

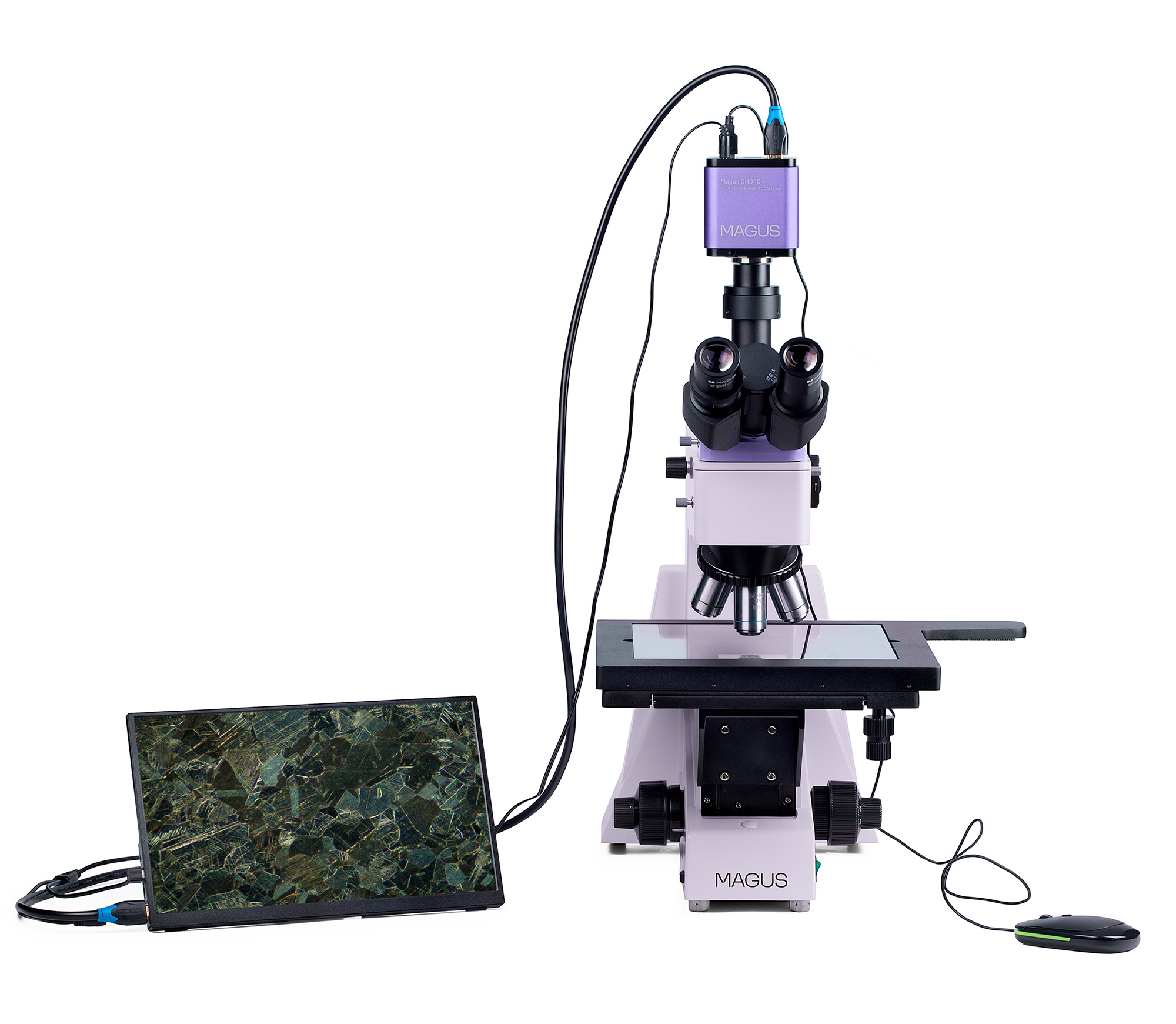

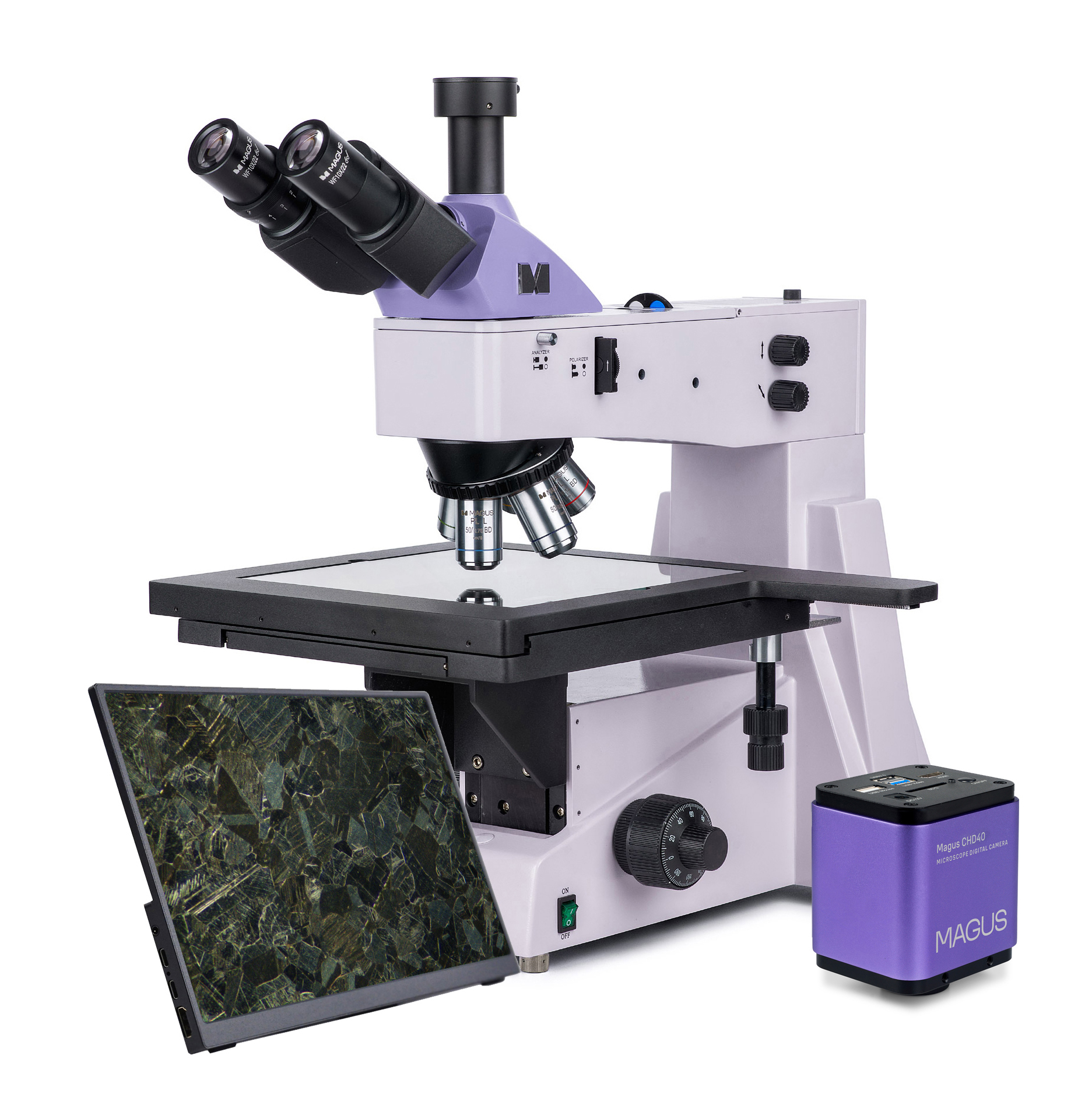

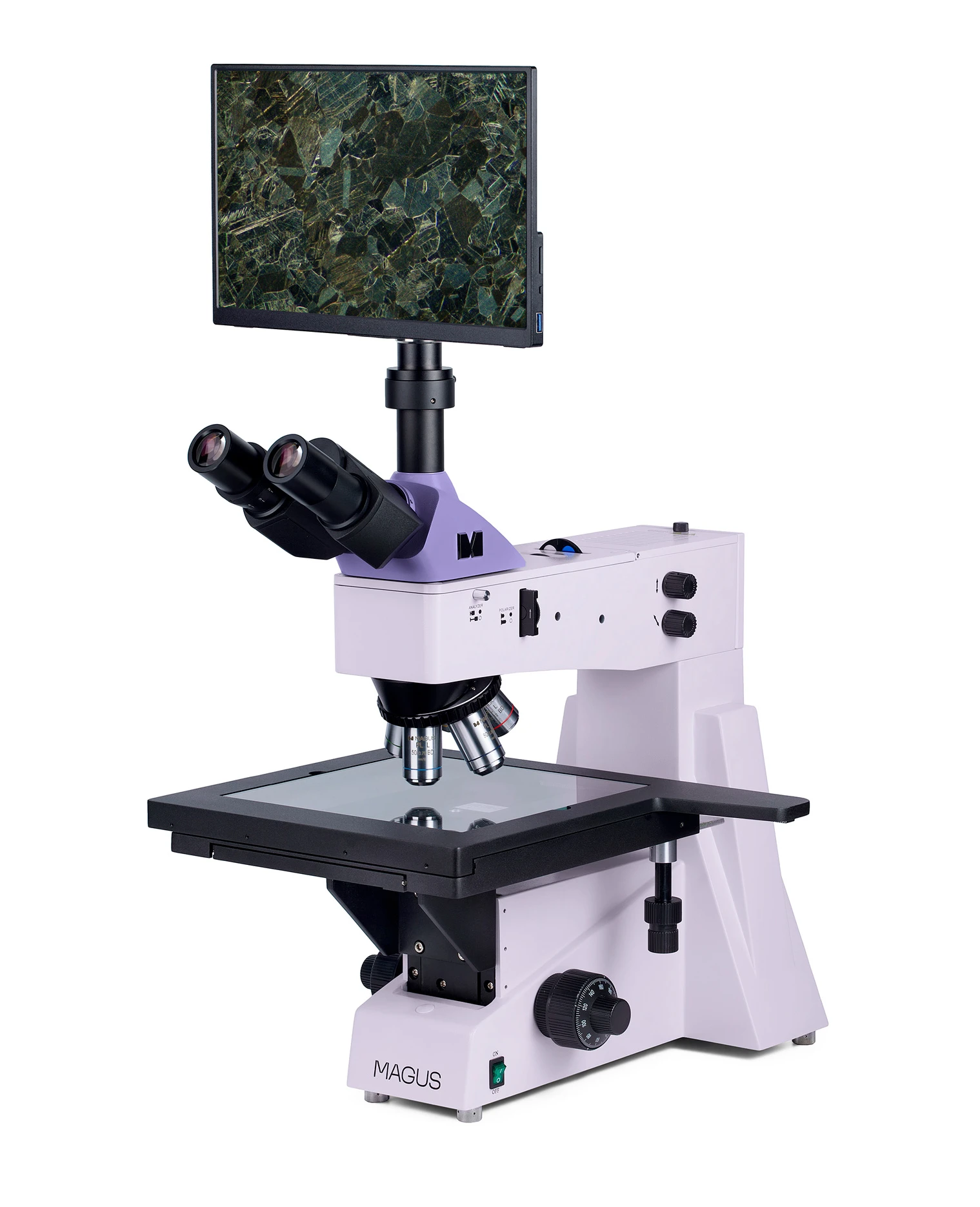

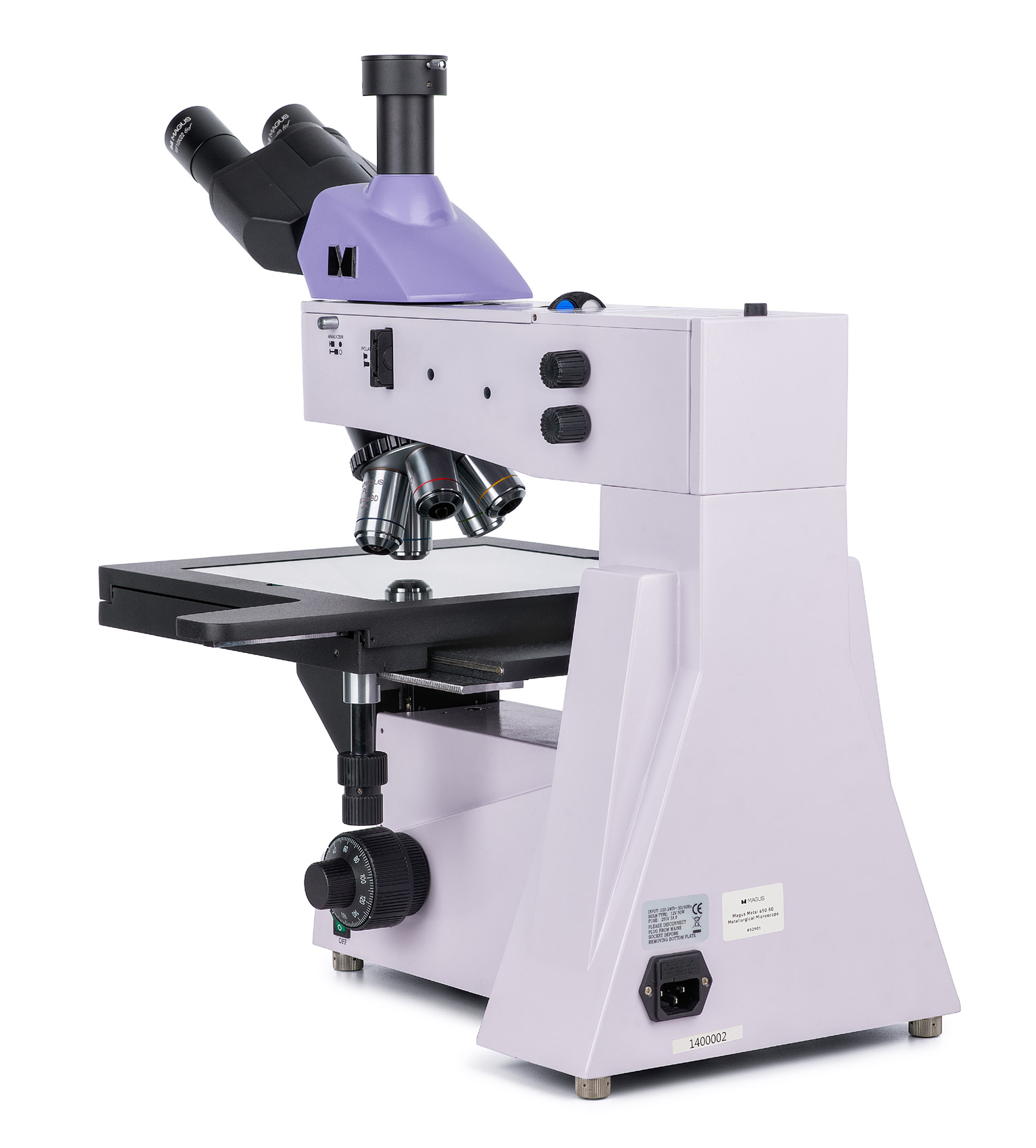

Mikroskop metalurgiczny cyfrowy MAGUS Metal D650 BD LCD
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Aksonet Sp. z o.o.. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Mikroskop metalurgiczny cyfrowy MAGUS Metal D650 BD LCD jest odpowiedni do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych długich i szerokich obiektów. Jest wyposażony w duży stolik, na którym można łatwo umieścić duże preparaty, a także mechanizm precyzyjnej regulacji ostrości ze skalą 0,7 µm do prowadzenia wysoce dokładnych obserwacji przy dużym powiększeniu. Obserwacje metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym. Mikroskop jest odpowiedni do kontroli jakości w laboratoriach, centrach badawczych i na wydziałach uniwersyteckich.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa zwykle następnego dnia roboczego dla większości paczki. Darmowa od 2 000 zł
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Dostępność: na wyczerpaniu
Dostawa: 24 godziny
Kod produktu: 83035
EAN: 5905555018430
Producent: Magus
Mikroskop metalurgiczny cyfrowy MAGUS Metal D650 BD LCD jest odpowiedni do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych długich i szerokich obiektów. Jest wyposażony w duży stolik, na którym można łatwo umieścić duże preparaty, a także mechanizm precyzyjnej regulacji ostrości ze skalą 0,7 µm do prowadzenia wysoce dokładnych obserwacji przy dużym powiększeniu. Obserwacje metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym. Mikroskop jest odpowiedni do kontroli jakości w laboratoriach, centrach badawczych i na wydziałach uniwersyteckich.

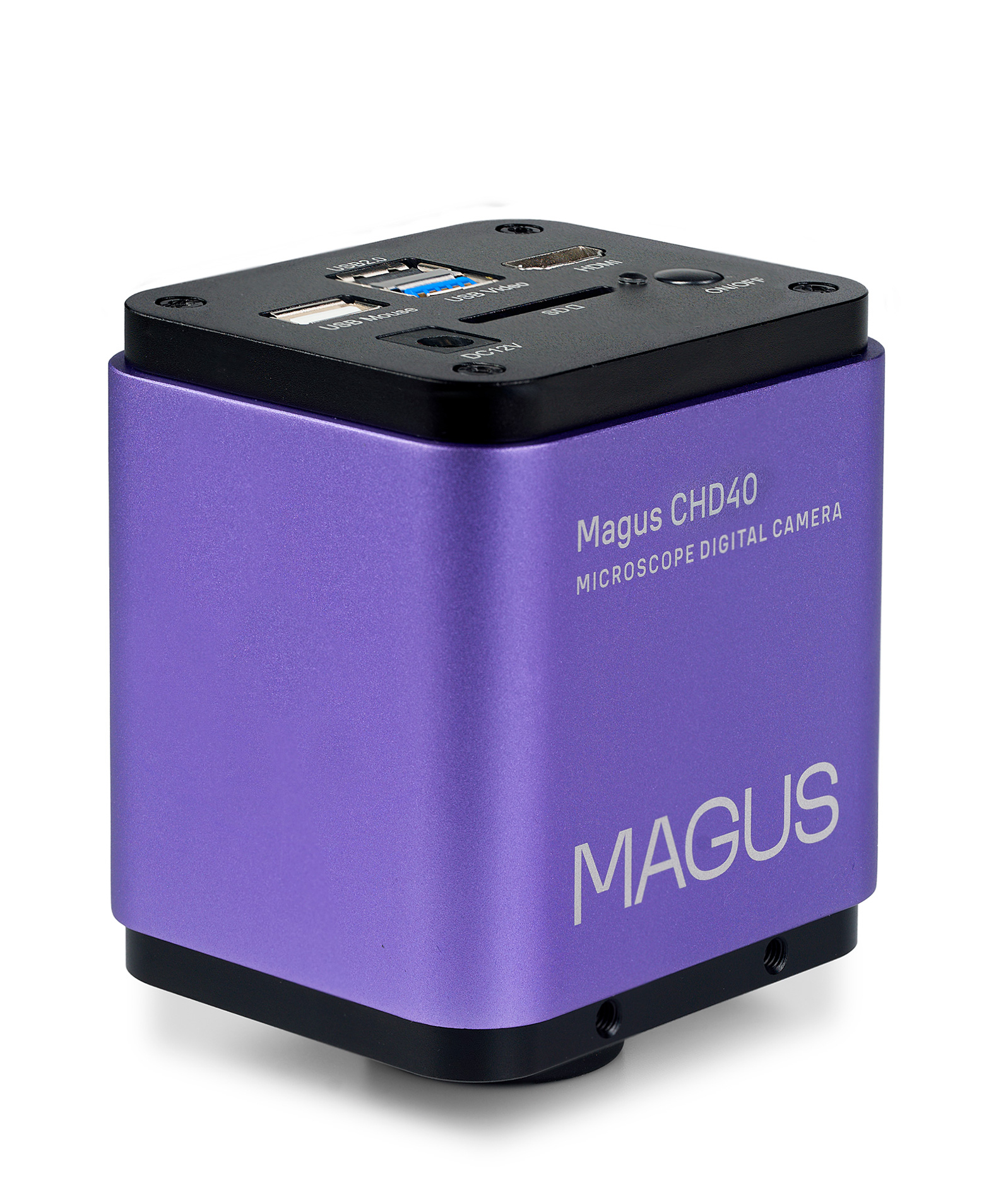

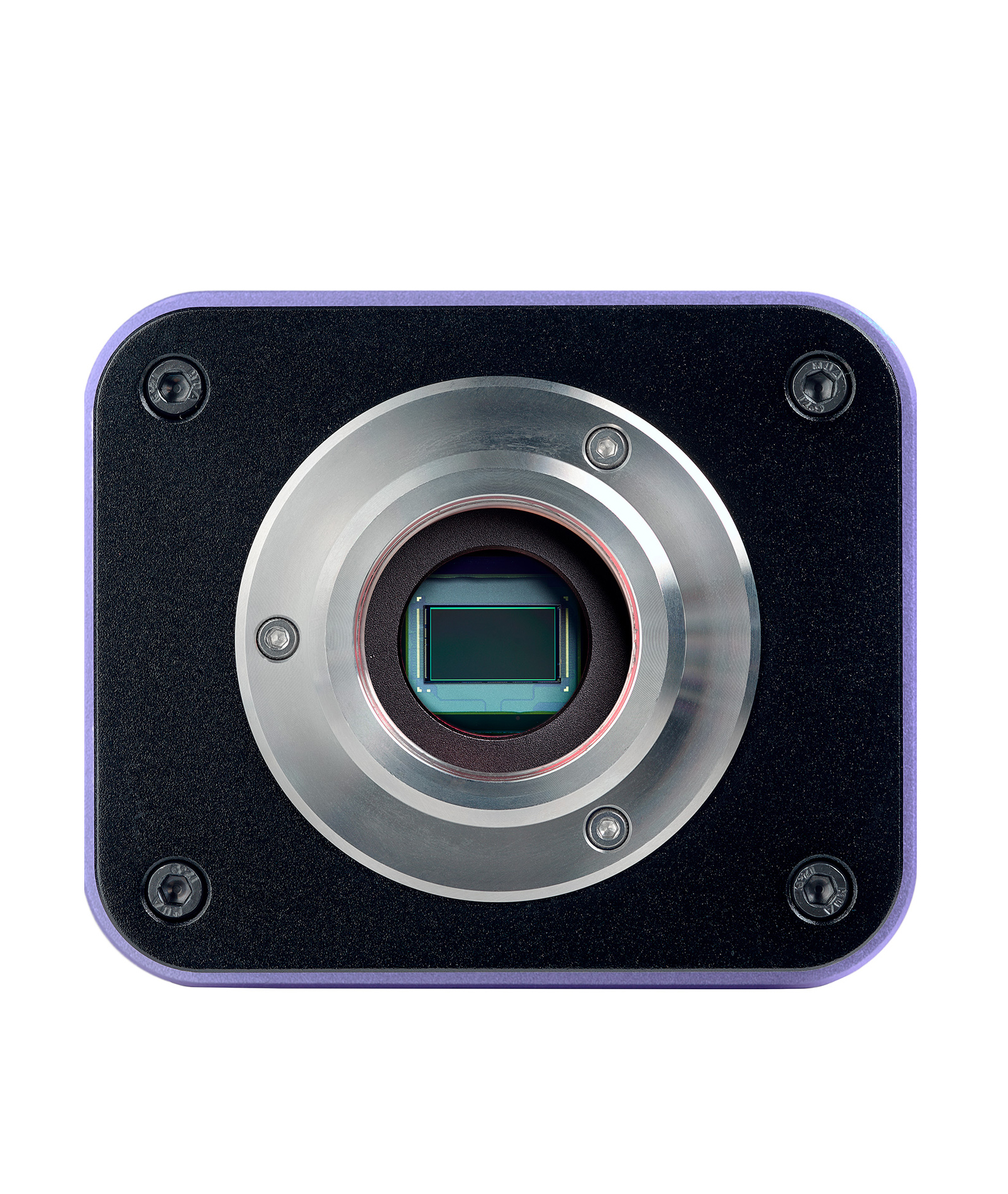

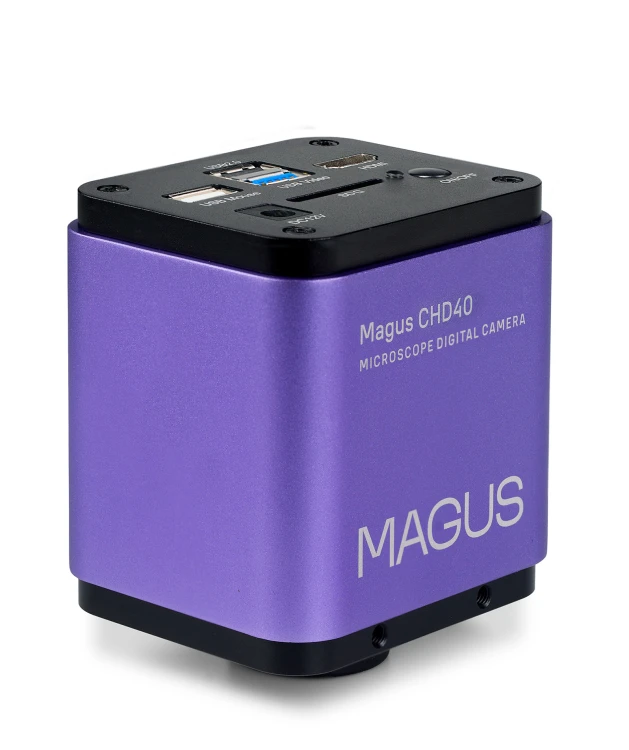

Kamera cyfrowa
MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

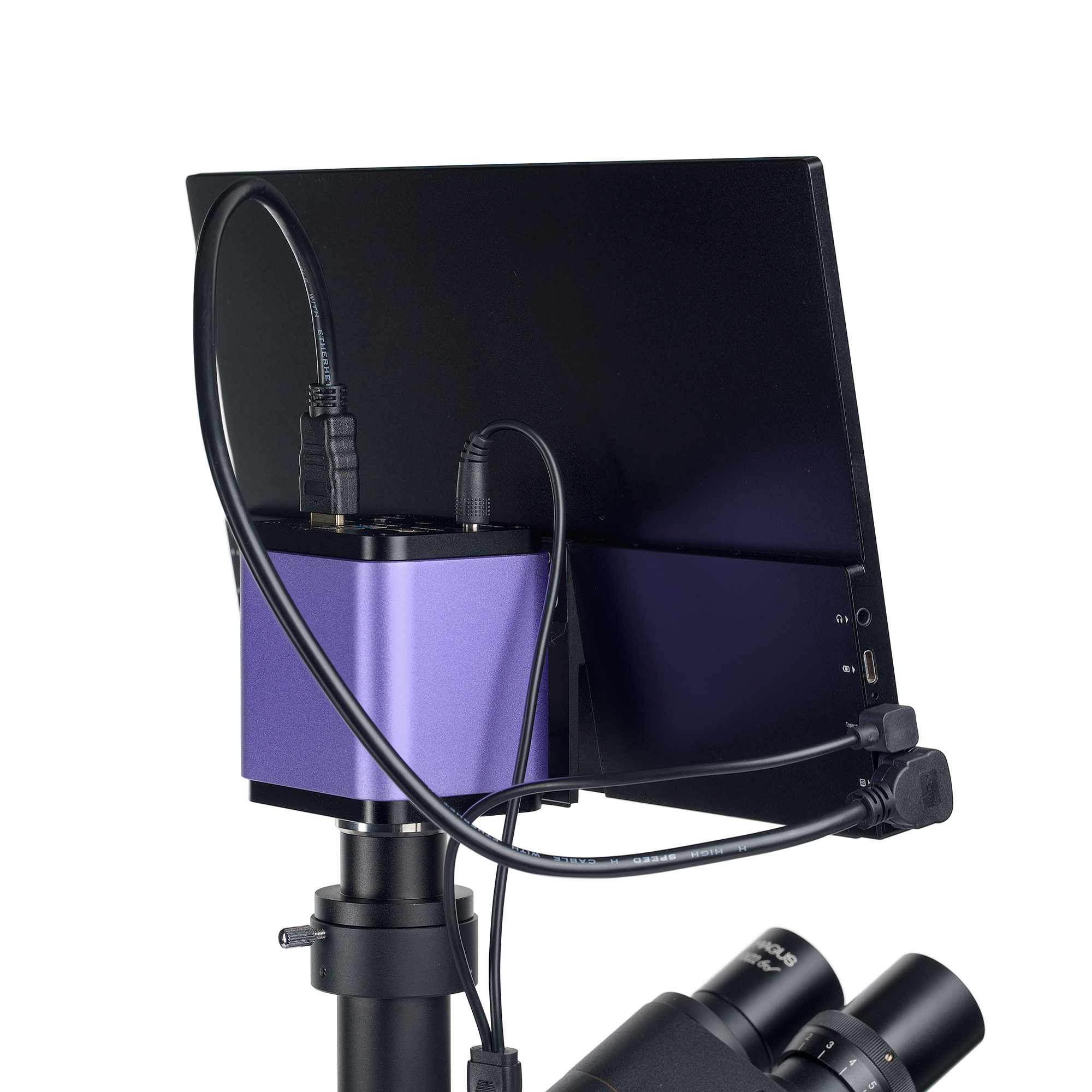

Monitor

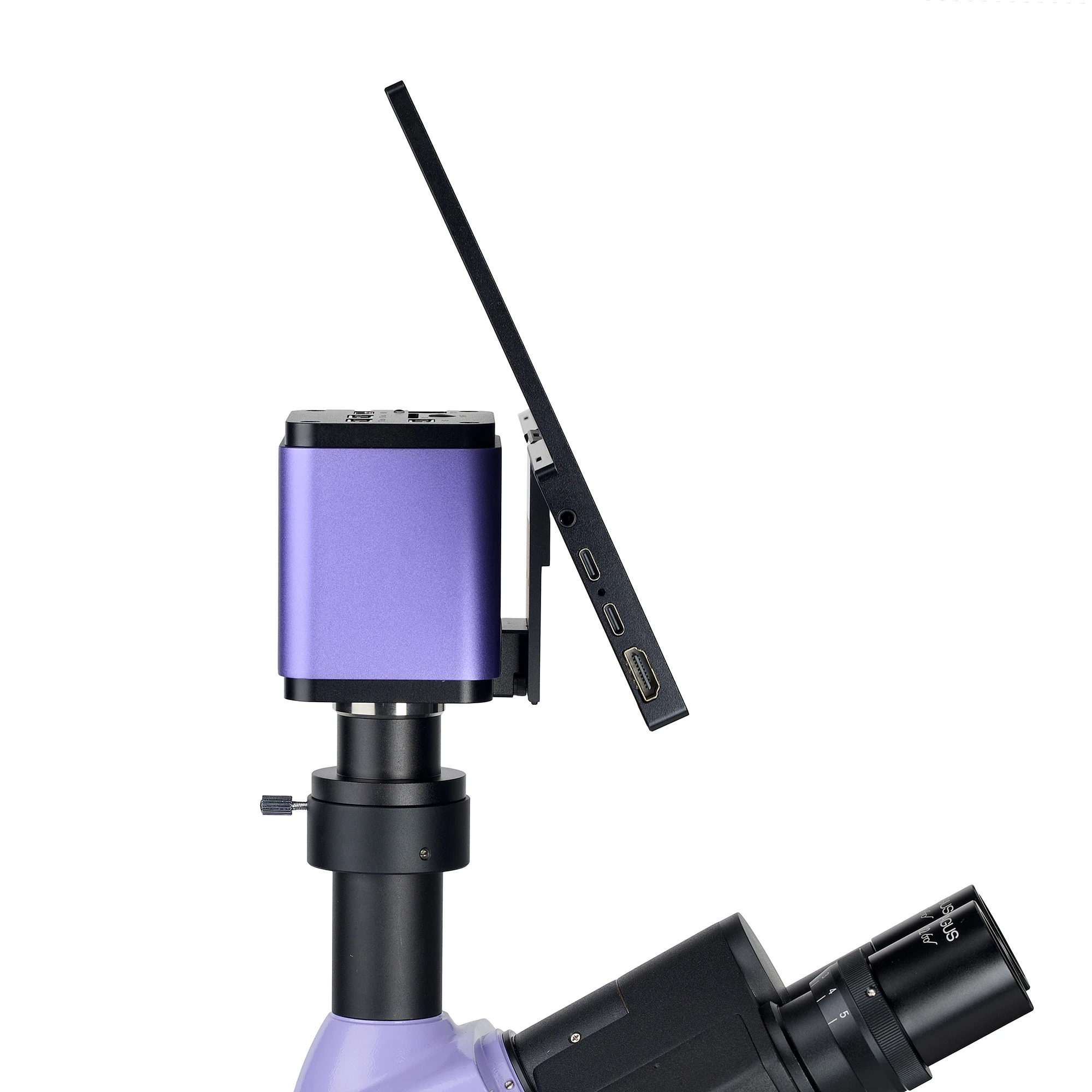

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

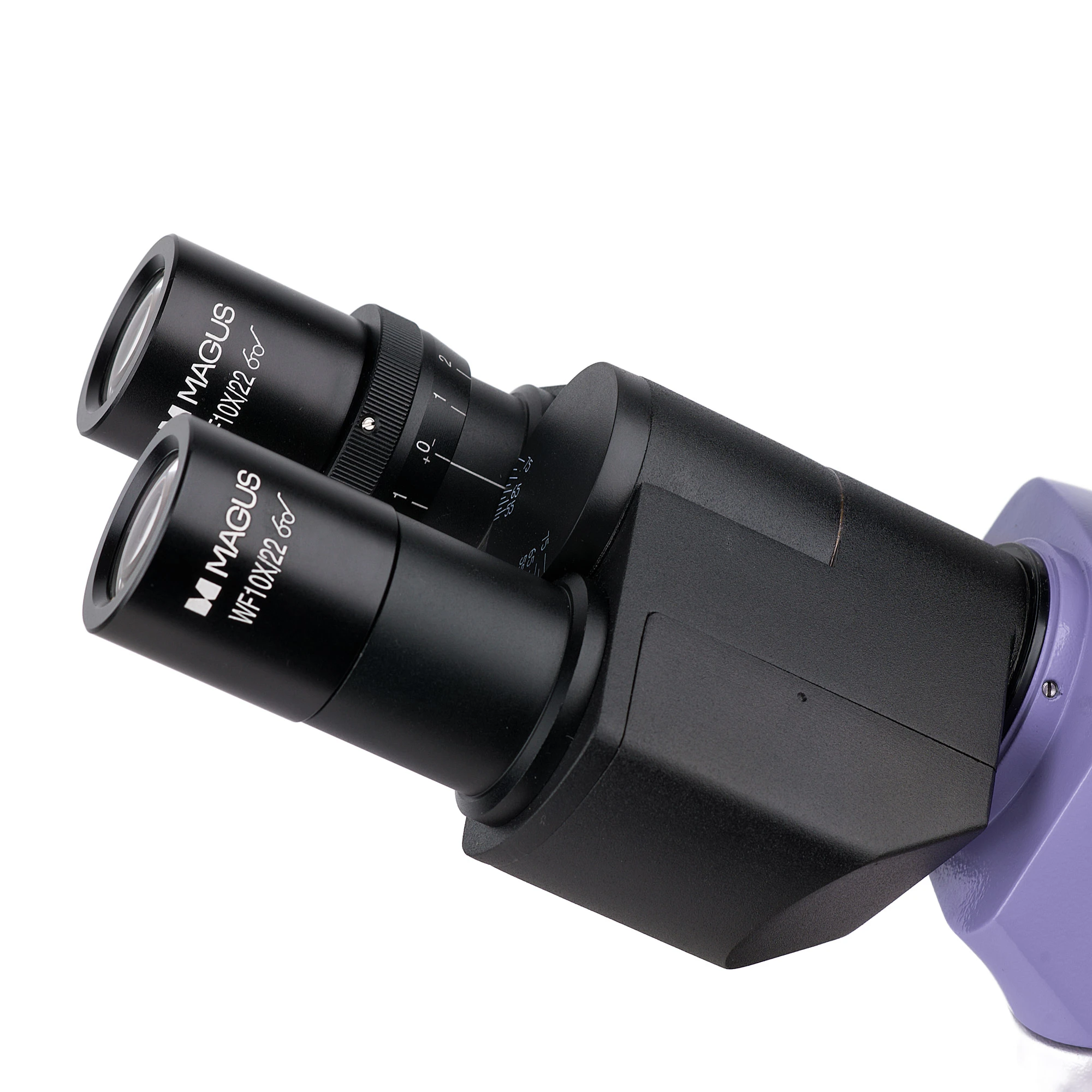

Głowica trójokularowa ma trzecią tubę do zamontowania kamery cyfrowej. Pokrętło wyboru źródła światła/kamery kieruje wiązkę światła do kamery w celu uzyskania jasnych oraz szczegółowych zdjęć i filmów, które można wyświetlać na zewnętrznym wyświetlaczu. Kamera nie jest częścią podstawowej konfiguracji. Na lewym okularze jest pierścień regulacji dioptrii do regulacji ostrości obrazu.

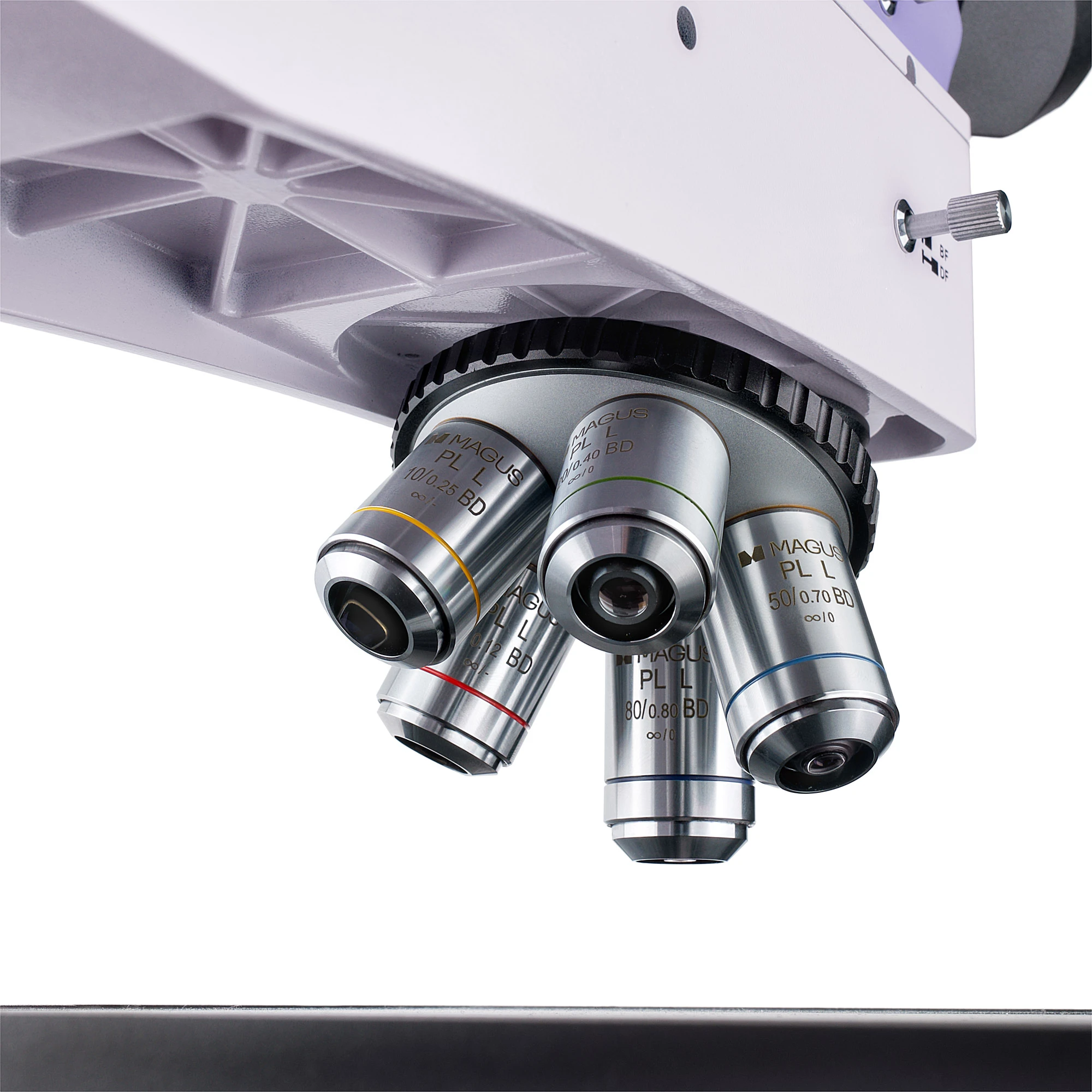

Obiektywy planarno-achromatyczne z oznaczeniem BD opracowano specjalnie do obserwacji mikroskopowych metodą jasnego i ciemnego pola. Mają one dużą odległość roboczą. Pięć z nich jest dołączonych do zestawu – po jednym do każdego gniazda miski rewolwerowej. W razie potrzeby wszystkie zamontowane obiektywy można szybko wymienić na obiektywy opcjonalne. Układ optyczny z korekcją do nieskończoności o powiększeniu od 50 do 800 razy. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.

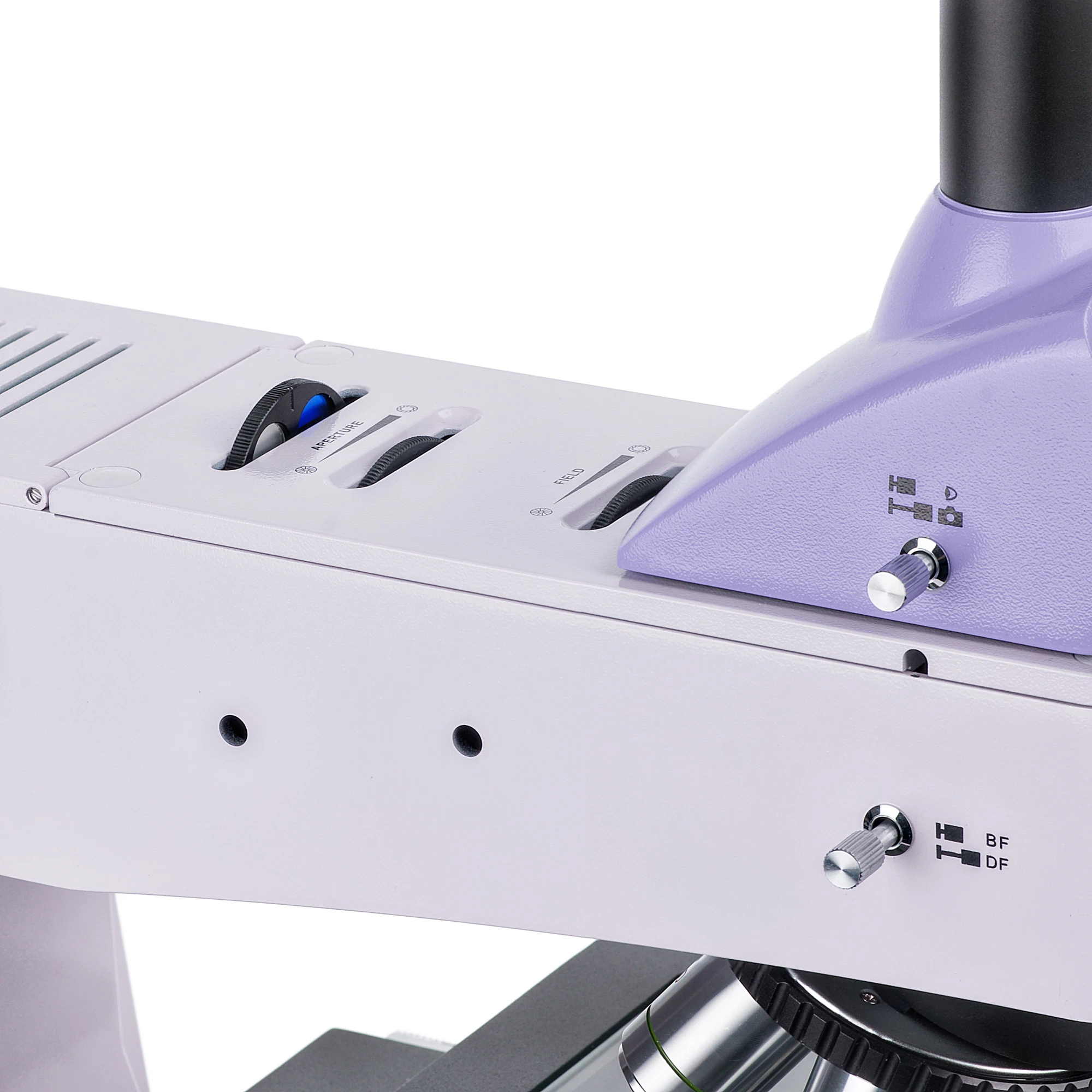

Oświetlenie
Układ oświetlenia ze źródłem światła odbitego opracowano tak, aby podczas wszystkich obserwacji uzyskać bardzo szczegółowy obraz, niezależnie od używanego typu obiektywu oraz techniki obserwacji mikroskopowych. Źródło oświetlenia to żarówka halogenowa o mocy 50 W, która generuje jasne i równomierne światło o ciepłej barwie. Do regulacji oświetlenia można zastosować metodę oświetlenia Köhlera. Dostępne są także filtry do regulacji odwzorowania kolorów oraz urządzenie polaryzacyjne (wbudowany analizator i wyjmowany polaryzator). Źródło oświetlenia, aperturę oraz przysłony pola można wycentrować. Układ oświetlenia zawiera również urządzenie do obserwacji metodą ciemnego pola.

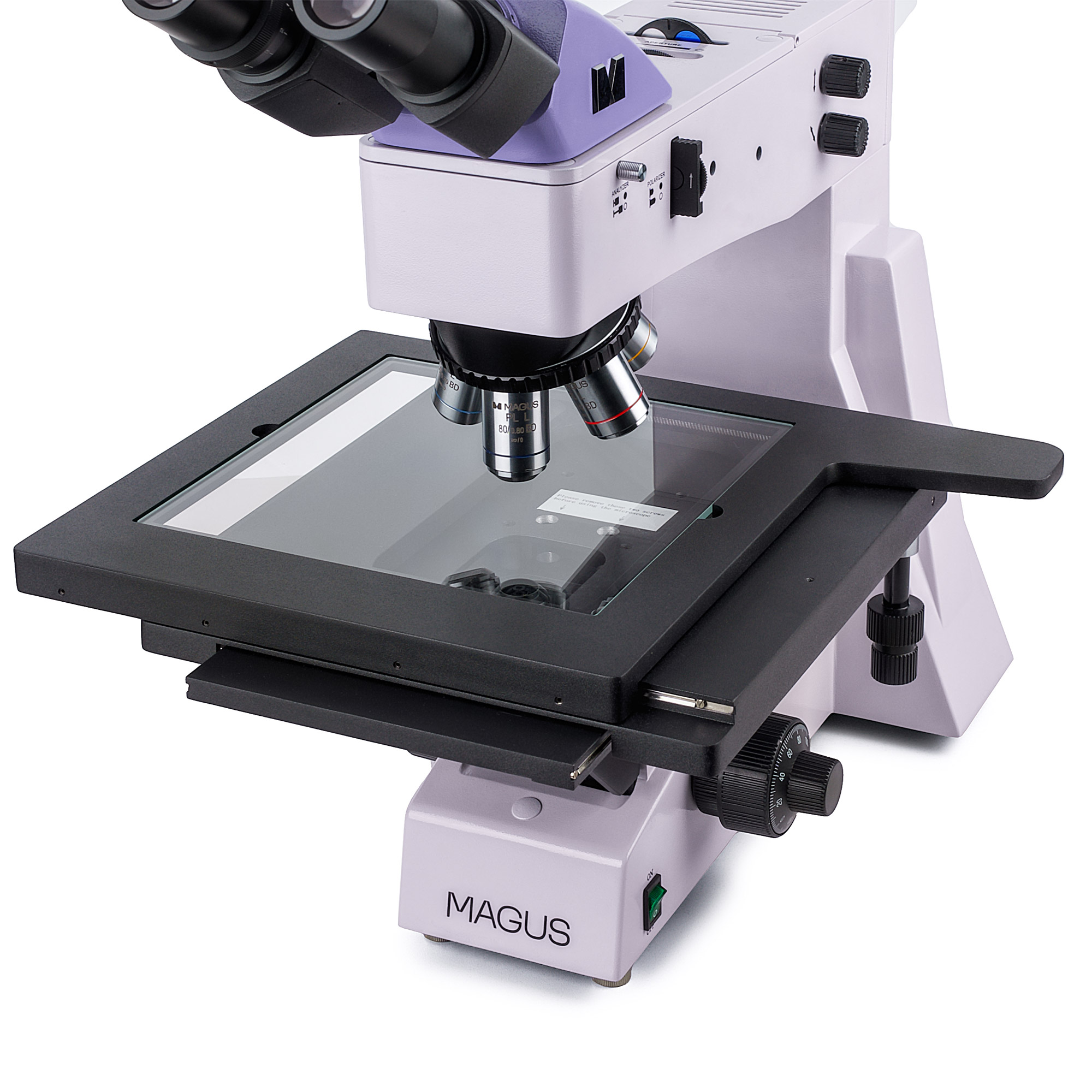

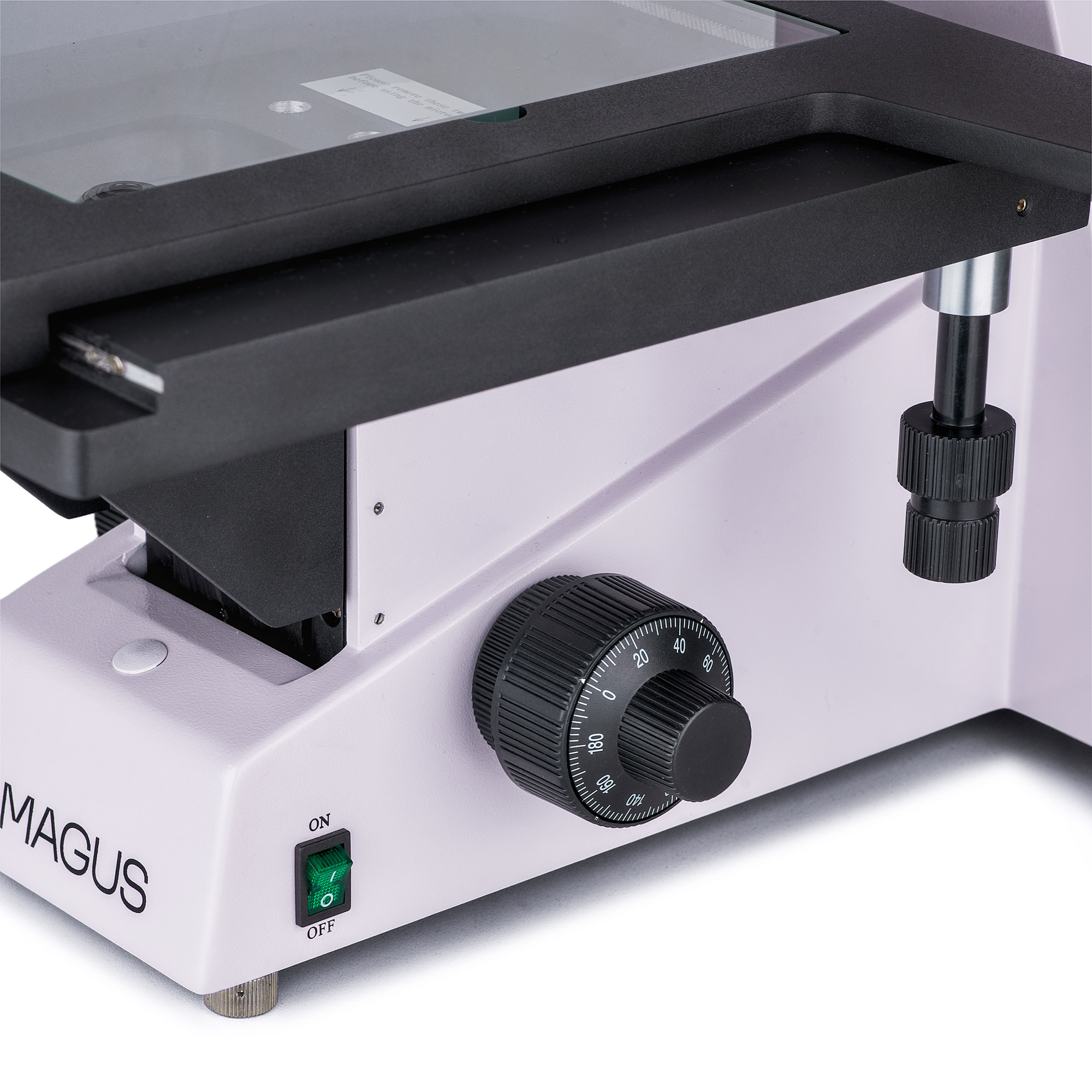

Stolik i mechanizm regulacji ostrości
Specjalną cechą mikroskopu jest duży stolik o wymiarach 280x270 mm oraz o zakresie ruchu wynoszącym 204 mm wzdłuż osi X i Y. Ostrość reguluje się, obracając pokrętła regulacji zgrubnej i precyzyjnej. Wyróżniają się płynnym i niezawodnym działaniem, a zastosowana wartość skali precyzyjnej regulacji ostrości umożliwia dokładną pracę przy dużych powiększeniach. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła regulacji ostrości umieszczono w podstawie mikroskopu, dzięki czemu można przyjąć wygodną i zrelaksowaną pozycję. Można w ten sposób oprzeć dłonie na blacie stołu, zamiast trzymać je w powietrzu.
Akcesoria
Aby wykorzystać pełnię możliwości mikroskopu MAGUS Metal 650 BD, warto zakupić dodatkowe akcesoria: okulary, obiektywy o dużej odległości roboczej do obserwacji metodą jasnego i ciemnego pola, preparaty kalibracyjne oraz kamery cyfrowe.
Najważniejsze właściwości mikroskopu:
- Precyzyjna regulacja ostrości: wartość skali 0,7 µm; mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia
- Duży stolik do łatwego obserwowania długich i szerokich obiektów, duży zakres ruchu stolika wzdłuż dwóch osi
- Planarno-achromatyczny układ optyczny, głowica trójokularowa z kostką światłodzielną 100:0 i 0:100, trzecia tuba do montażu kamery

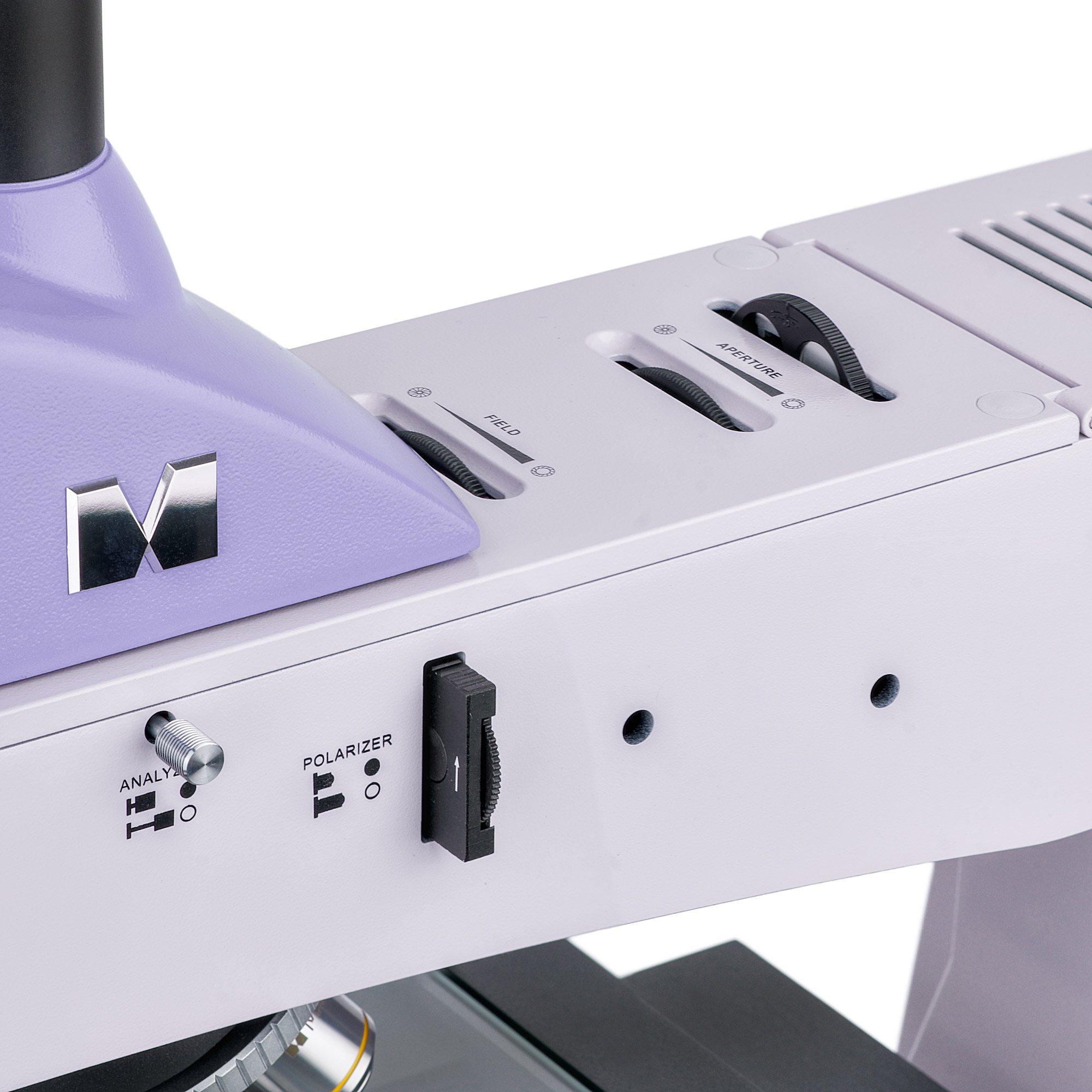

- Źródło oświetlenia, przysłony aperturowa i pola z możliwością centrowania, regulacja oświetlenia Köhlera, urządzenie do polaryzacji, zestaw kolorowych filtrów, techniki obserwacji mikroskopowych metodą ciemnego pola
- Źródło oświetlenia – żarówka halogenowa 50 W z zasilaniem 220 V i regulacją jasności
- Opcjonalne akcesoria

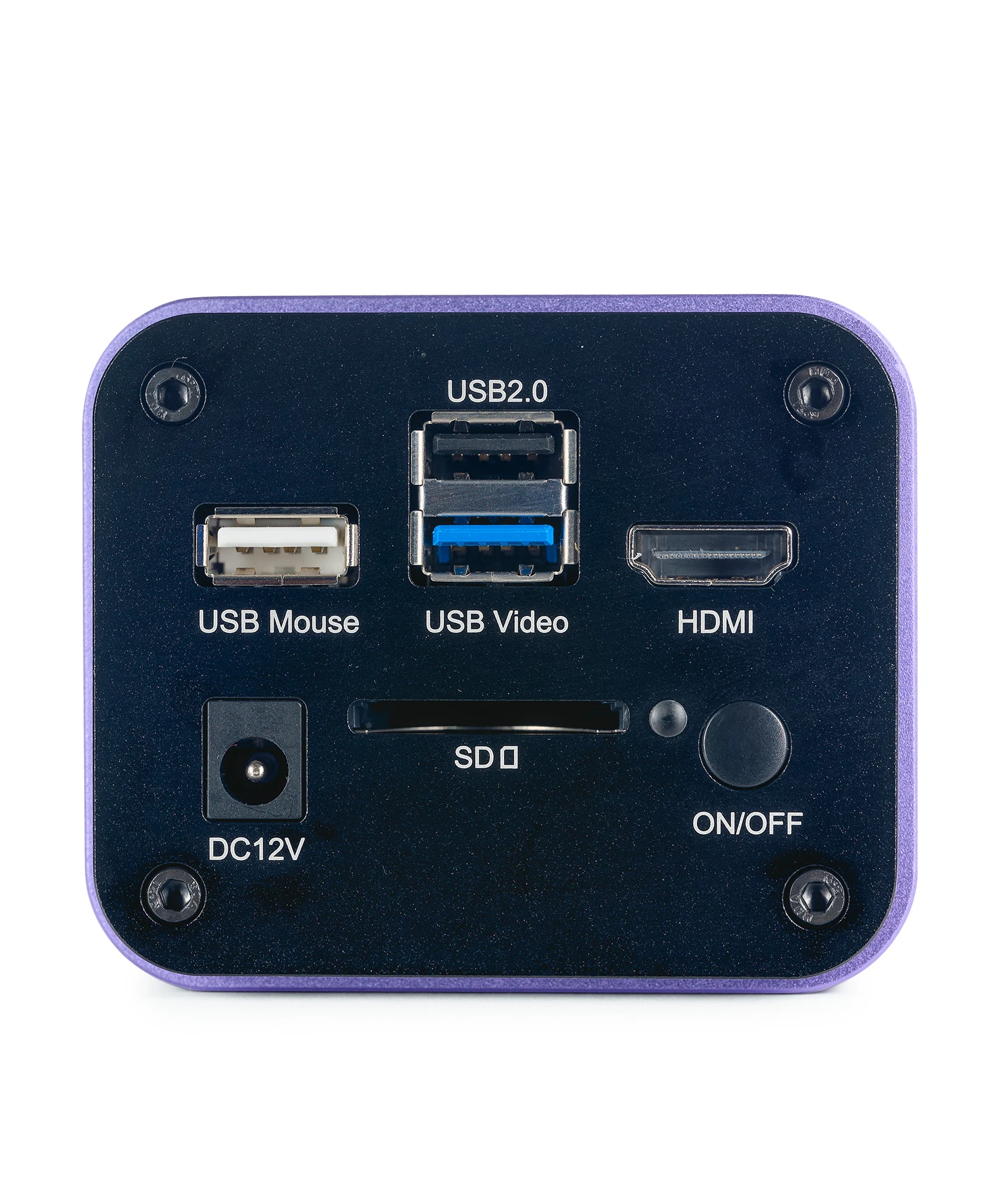

Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z gniazdem zasilania, oświetacz światłem odbitym, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50?/0,70 BD WD 2,5 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD 0,8 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD 1,9 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100?/0,85 (suchy) BD WD 0,4 mm
- Preparat kalibracyjny
| Marka | MAGUS |
| Gwarancja | 5 lat |
| EAN | 5905555018430 |
| Rozmiar opakowania (dł. x szer. x gł.) | 58x49x60 cm |
| Masa przesyłki | 23.75 kg |
| === Ogranicznik === | Monitor |
| Typ | lekki/optyczny, metalurgiczny |
| Typ głowicy mikroskopu | trójokularowa, wyświetlacz cyfrowy/monitor PC |
| Głowica | Siedentopf |
| Kąt nachylenia głowicy | 30 ° |
| Powiększenie, x | 50 — 800 |
| Powiększenie | od 800x do 1280x |
| Powiększenie, x (opcjonalnie) | 50–1000/1250/1500/2000/2500 |
| Średnica tubusu okularu, mm | 30 |
| Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; odległość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (suchy)) |
| Rewolwer | 5 obiektywów |
| Odległość robocza, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Rozstaw źrenic, mm | 48 — 75 |
| Stolik, mm | 280x270 |
| Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 204/204 |
| Stolik, mm | dwuosiowy, mechaniczny |
| Regulacja dioptrii okularu, dioptrii | ±5 (w lewej tubie) |
| Diafragma | wbudowana aperturowa i pola |
| Regulacja ostrości | współosiowy, zgrubna regulacja ostrości (30 mm, 13,1 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,0007 mm) |
| Korpus | stop aluminium CNC |
| Oświetlenie | halogenowe |
| Regulacja jasności | yes |
| Zasilanie | 220±22 V, 50 Hz, AC 110–220 V, DC 5–12 V/1 A (Typ-C), zasilanie sieciowe AC |
| Typ źródła oświetlenia | 12 V/50W |
| Filtry | światła zielonego, niebieskiego, żółtego, matowy |
| Zakres temperatur, °C | -15 — 55 |
| Zakres temperatur, °C | 5 — 35 |
| Dodatkowe cechy | urządzenie ciemnego pola, wbudowany analizator i wyjmowany polaryzator |
| Możliwość podłączenia dodatkowych urządzeń | adapter Wi-Fi (USB), mysz komputerowa (USB), pamięć flash (USB) |
| Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
| Poziom trudności składania i montażu | skomplikowane |
| Zastosowanie | metalurgiczny |
| Umiejscowienie źródła oświetlenia | górne |
| Metoda badania | ciemne pole, jasnego pola, polaryzacja |
| Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
| Czujnik | Sony Exmor/Starvis CMOS |
| Kolorowa/monochromatyczna | kolorowa |
| Megapiksele | 8 |
| Maksymalna rozdzielczość, piksele | 3840x2160 |
| Rozmiar matrycy | 1/1,2" (11,14x6,26 mm) |
| Rozmiar piksela, µm | 2.9x2.9 |
| Złącza interfejsu | HDMI 1,4, USB 3.0, Wi-Fi |
| Karta pamięci | SD do 32 GB |
| Światłoczułość | 1028 mV z 1/30 s |
| Współczynnik sygnału/szumu | 0,13 mV przy 1/30 s |
| Czas naświetlania | 0,014 ms – 1000 ms |
| Nagrywanie filmów | yes |
| Liczba klatek na sekundę, kl./s przy rozdzielczości | 30 przy 1920x1080 (Wi-Fi);, 30 przy 3840x2160 (HDMI);, 30 przy 3840x2160 (USB 3.0) |
| Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
| Format obrazu | *.jpg, *.tif |
| Format plików wideo | *.h264/*.h265, *.mp4 |
| Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
| Typ migawki | ERS (przysłona elektroniczna) |
| Oprogramowanie | HDMI: wbudowane; USB: MAGUS View |
| Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, RJ45, monitor 19-calowy lub większy |
| Typ montażu | montaż typu C |
| Zasilanie kamery | zasilacz prądu stałego 12 V, 1 A |
| Specyfikacje zasilacza DC | wejście: napięcie AC 100–240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A |
| Zakres temperatury pracy kamery, °C | -10 — 50 |
| Zakres wilgotności pracy, % | 10 — 90 |
| Zakres wilgotności pracy, % | 30 — 80 |
| Typ matrycy | IPS |
| Przekątna wyświetlacza, cale | 13.3 |
| Rozdzielczość wyświetlacza, px | 3840x2160 (4K) |
| Format obrazu | 16:9 |
| Jasność, cd/m2 | 400 |
| Liczba wyświetlanych kolorów | 16,7 mln |
| Kontrast | 1000:1 |
| Poziomy/pionowy kąt widzenia, ° | 178/178 |
| Rozmiar widocznego obszaru ekranu (szer. x wys.), mm | 295x165 |
| Rozmiar piksela (szer. x wys.), mm | 0,154x0,154 |
| Częstotliwość źródła optycznego, Hz | 60 |
| Typ podświetlenia matrycy | dioda LED |
| Żywotność podświetlenia LED, h | 50000 |
| Interfejs | HDMI |
| Zużycie energii, W | 12 (maks.) |
