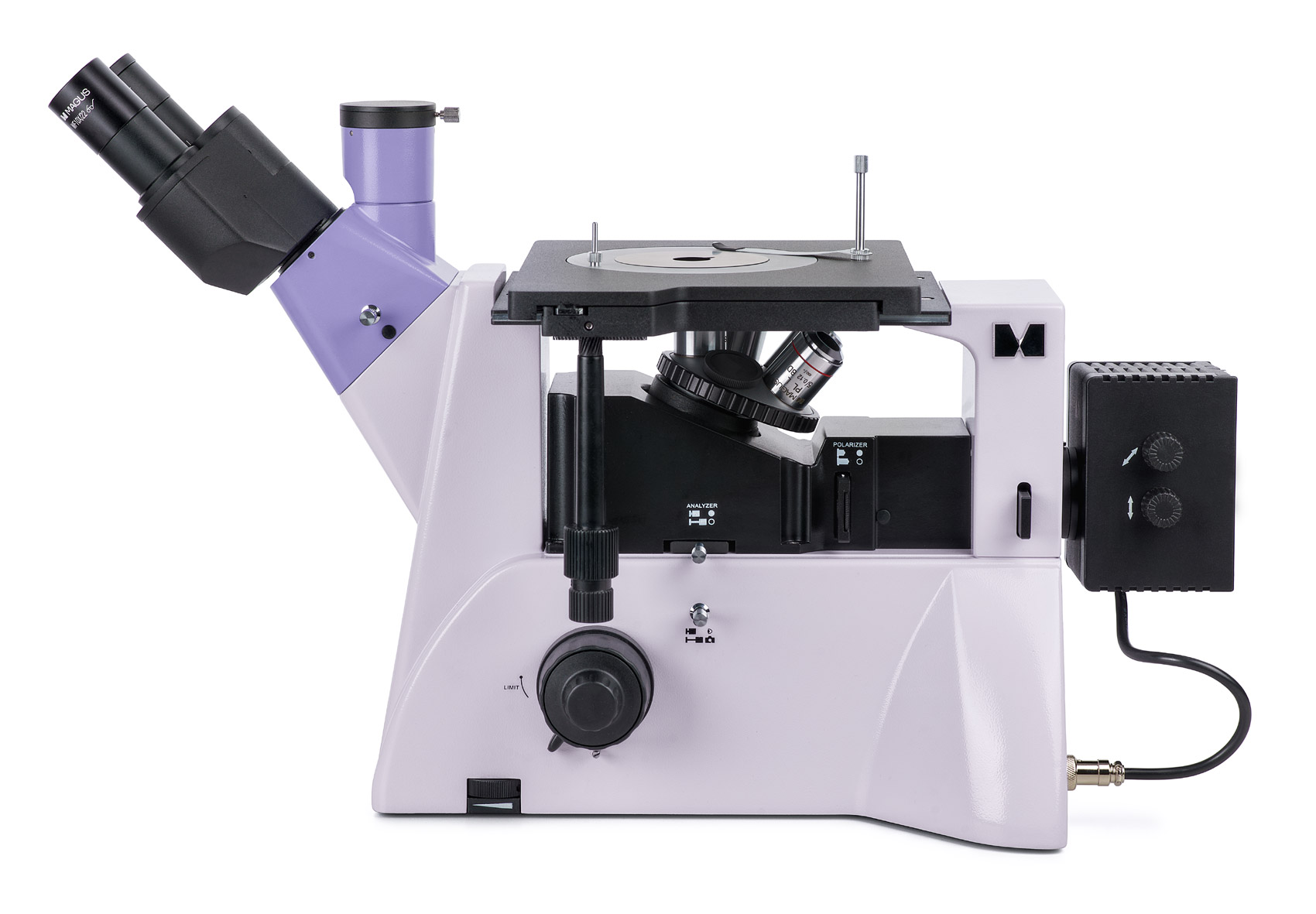

Odwrócony mikroskop metalurgiczny cyfrowy MAGUS Metal VD700 BD LCD
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Aksonet Sp. z o.o.. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

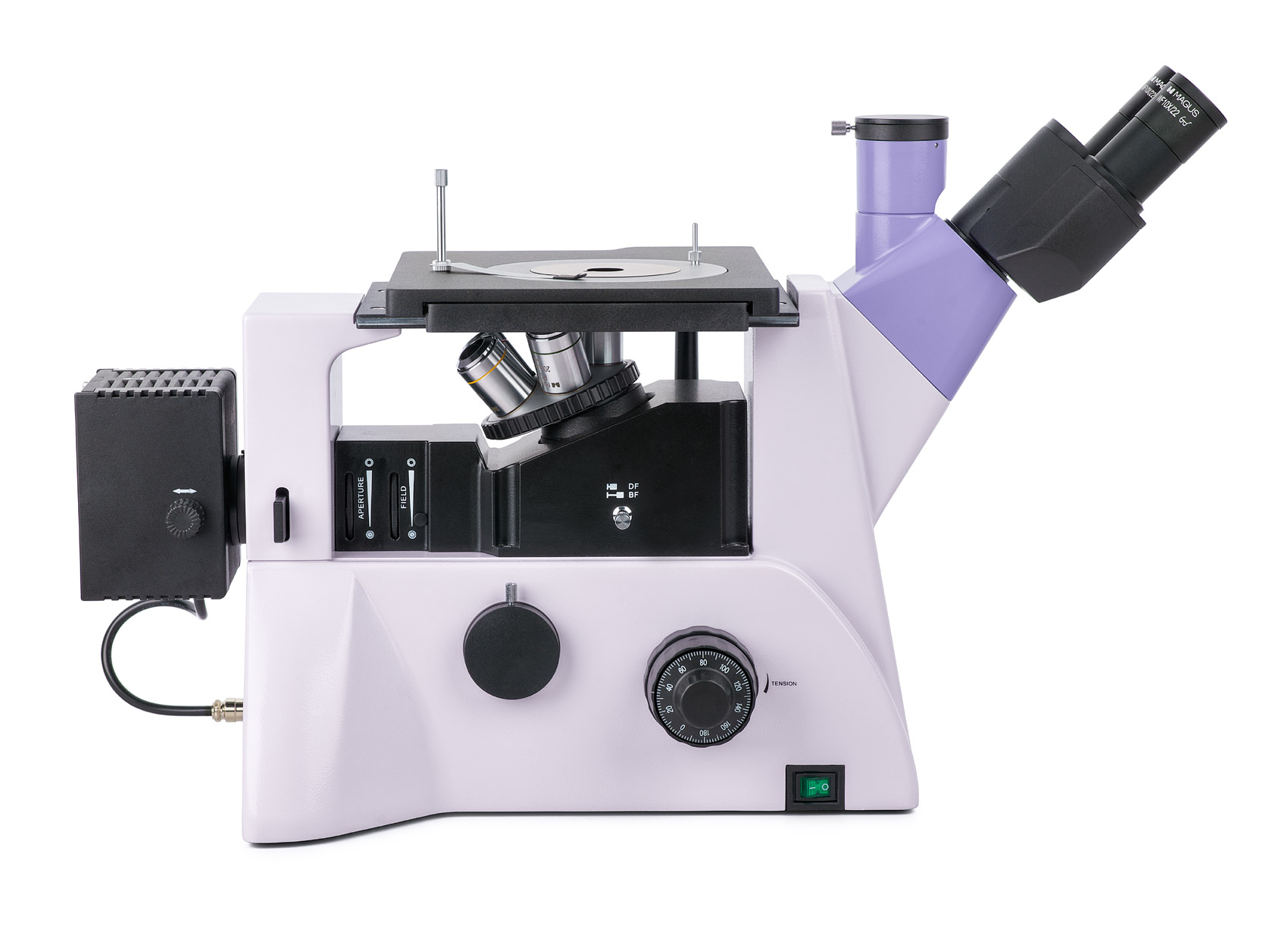

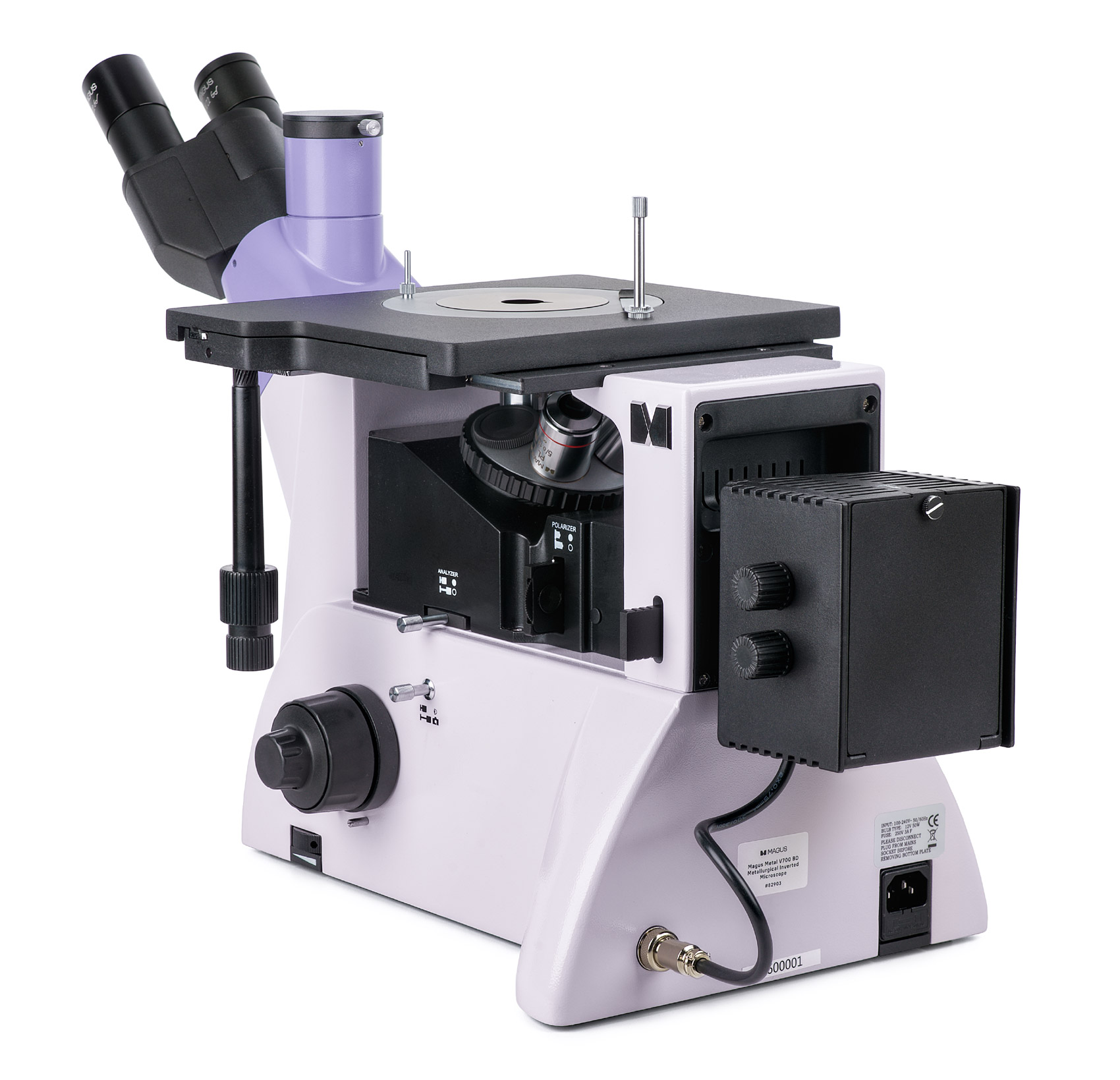

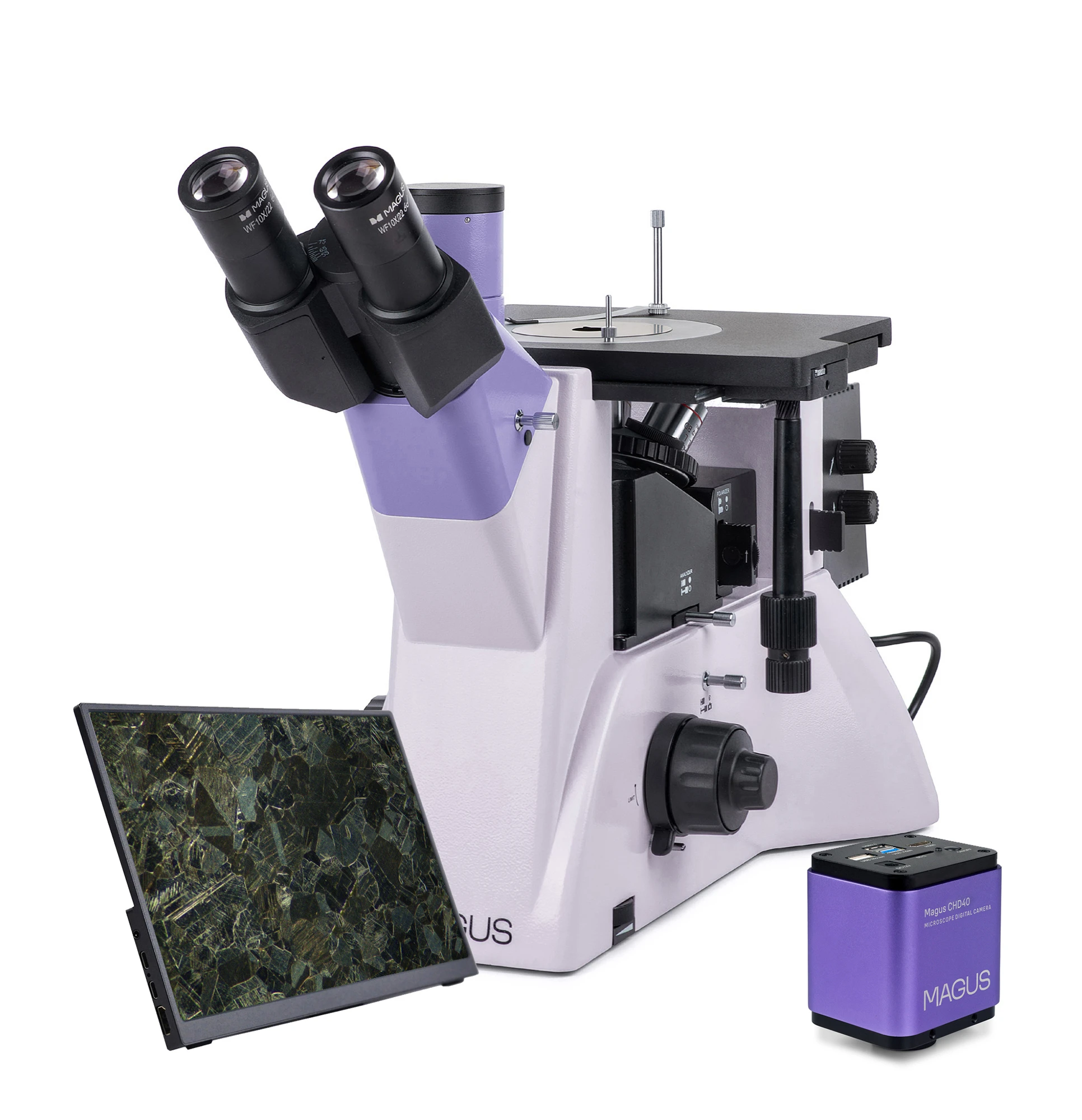

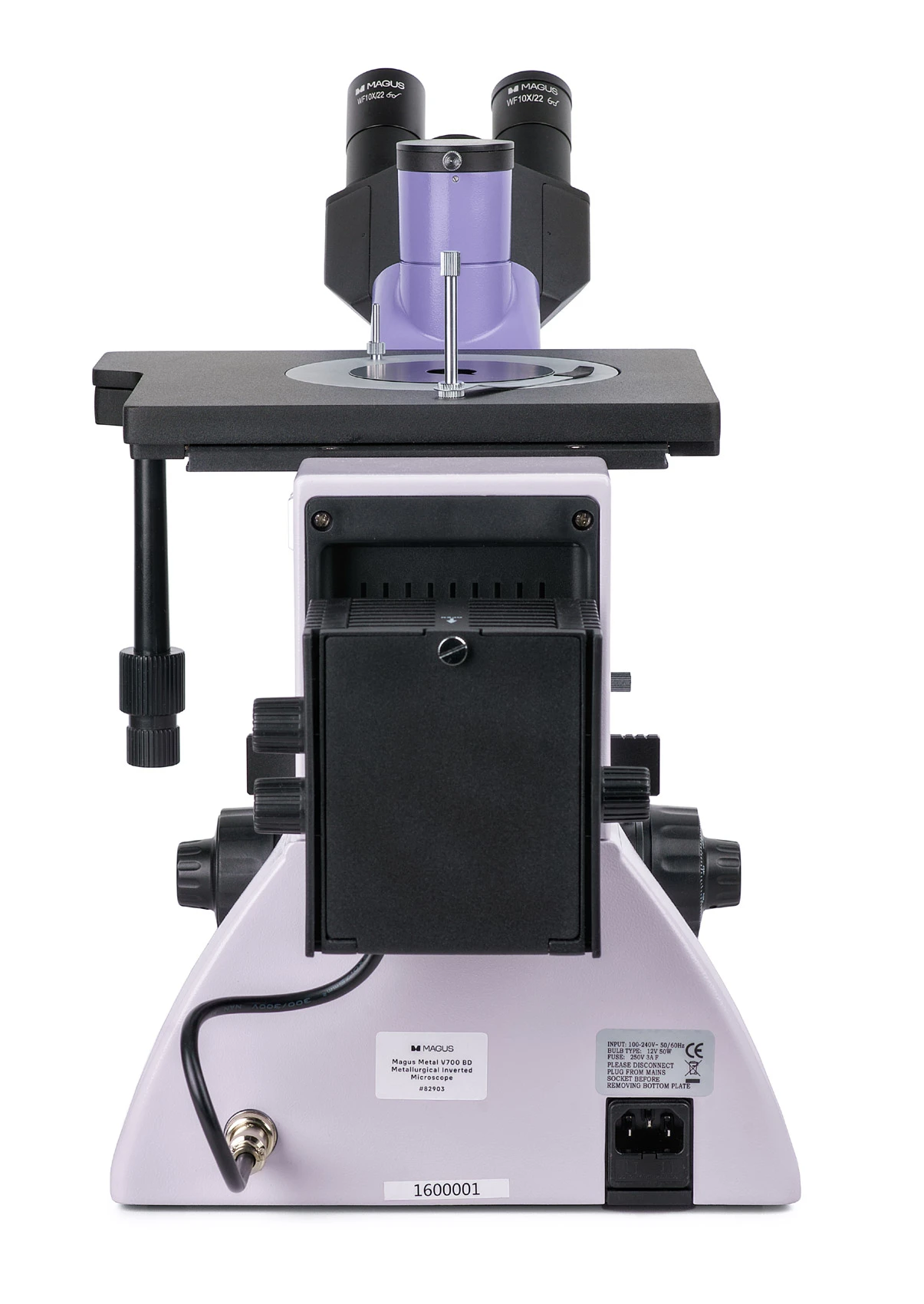

MAGUS Metal VD700 BD LCD to odwrócony mikroskop metalurgiczny cyfrowy – miskę rewolwerową umieszczono pod preparatem, a do obserwacji używa się światła odbitego. Dostępne techniki obserwacji mikroskopowych: jasne pole, ciemne pole i światło spolaryzowane. Mikroskop służy do badania metali, stopów, półprzewodników oraz innych nieprzezroczystych preparatów o dużych rozmiarach i masie do 2 kg. Jest szeroko stosowany w zakładach przemysłowych, fabrykach oraz laboratoriach kontroli jakości, a także na uniwersytetach i w centrach badawczych.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa zwykle następnego dnia roboczego dla większości paczki. Darmowa od 2 000 zł
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Dostępność: na wyczerpaniu
Dostawa: 24 godziny
Kod produktu: 83039
EAN: 5905555018492
Producent: Magus
MAGUS Metal VD700 BD LCD to odwrócony mikroskop metalurgiczny cyfrowy – miskę rewolwerową umieszczono pod preparatem, a do obserwacji używa się światła odbitego. Dostępne techniki obserwacji mikroskopowych: jasne pole, ciemne pole i światło spolaryzowane. Mikroskop służy do badania metali, stopów, półprzewodników oraz innych nieprzezroczystych preparatów o dużych rozmiarach i masie do 2 kg. Jest szeroko stosowany w zakładach przemysłowych, fabrykach oraz laboratoriach kontroli jakości, a także na uniwersytetach i w centrach badawczych.

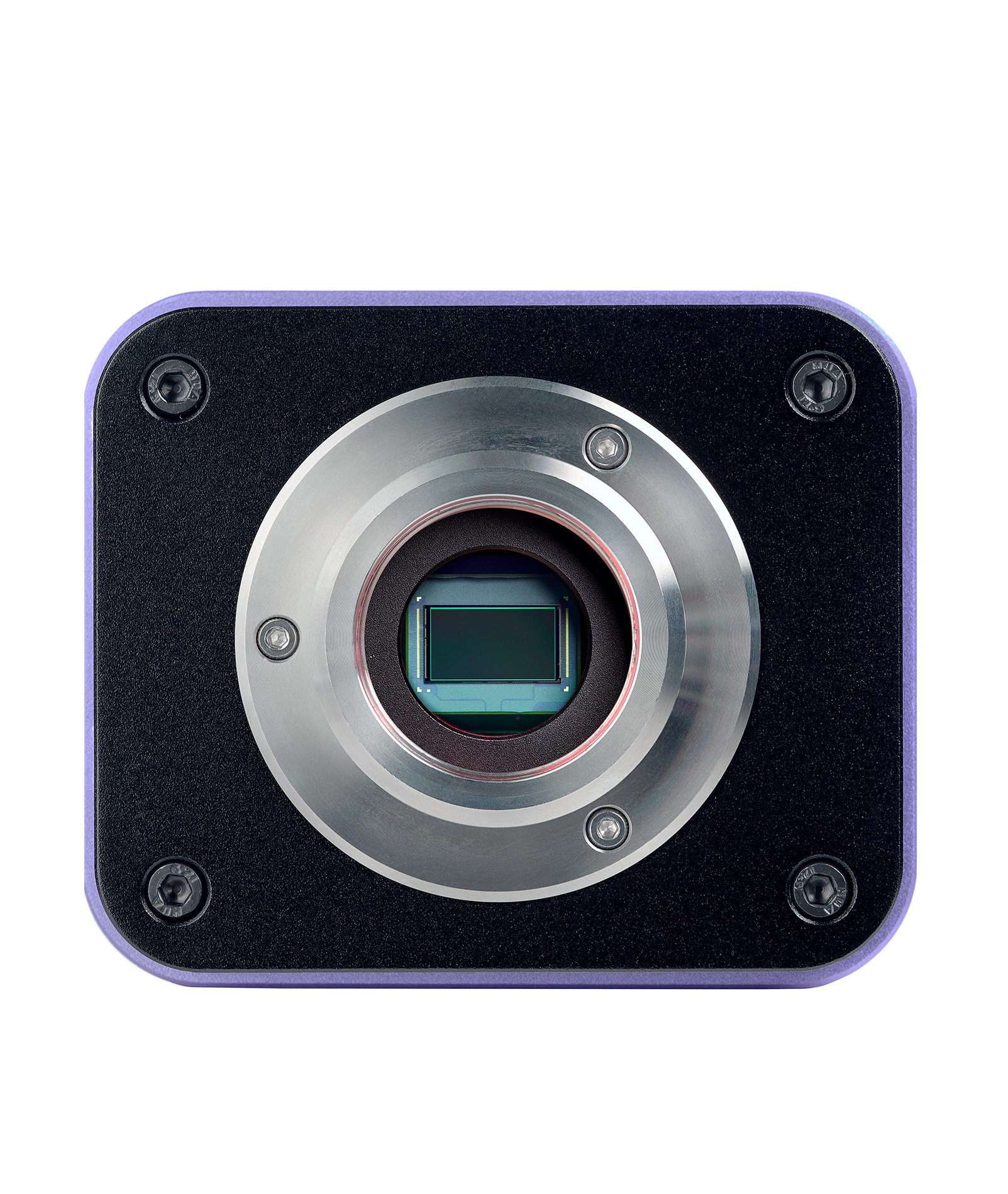

Kamera cyfrowa

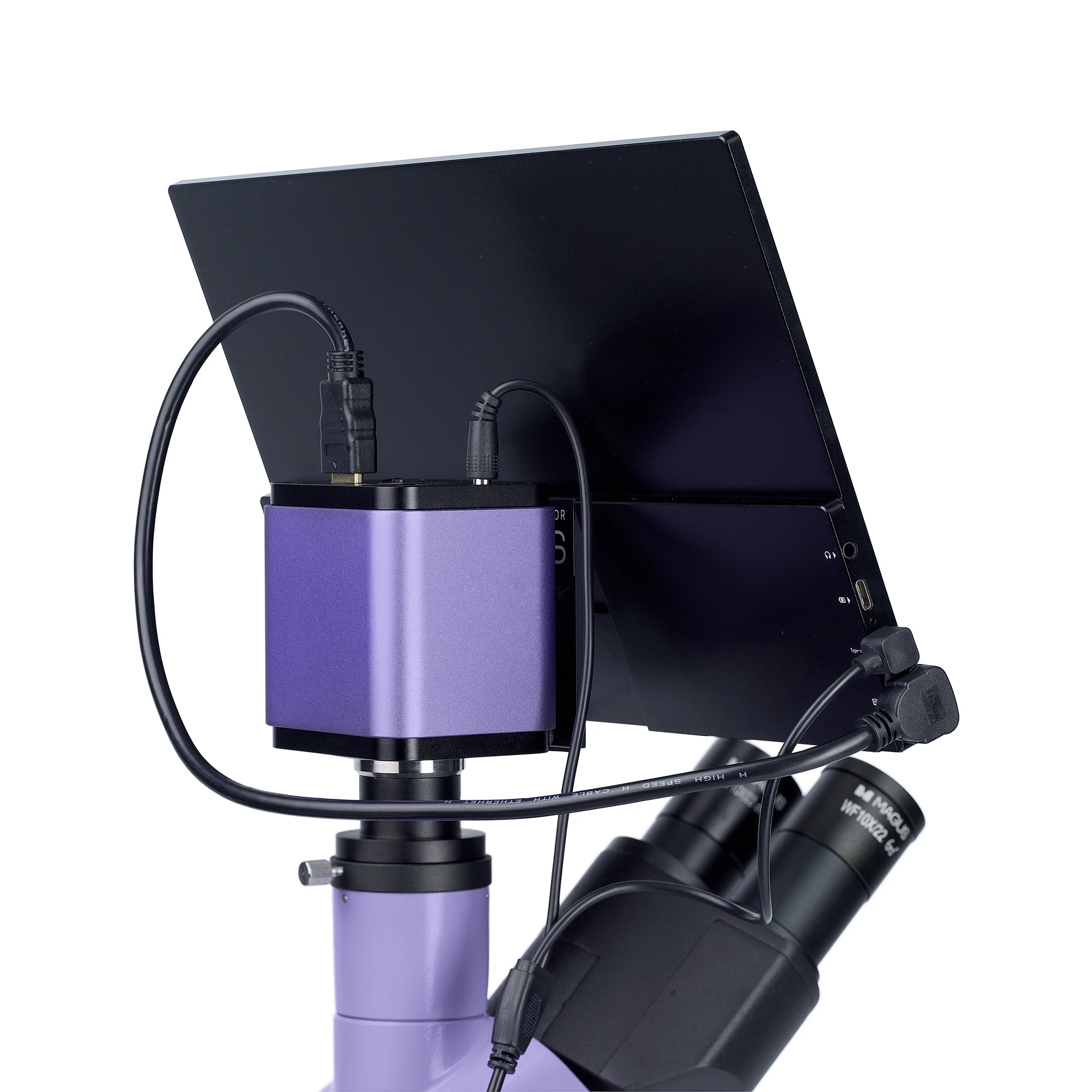

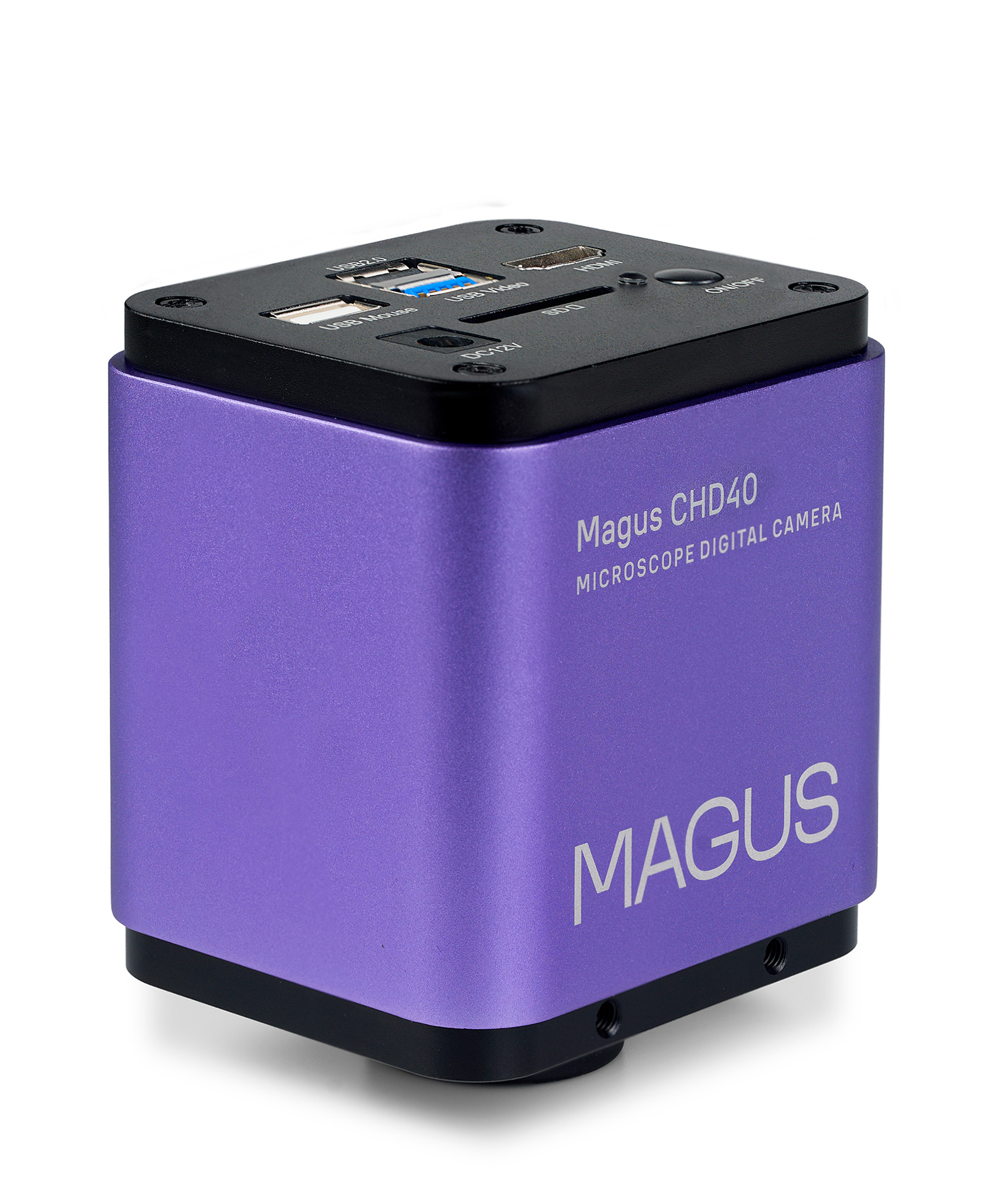

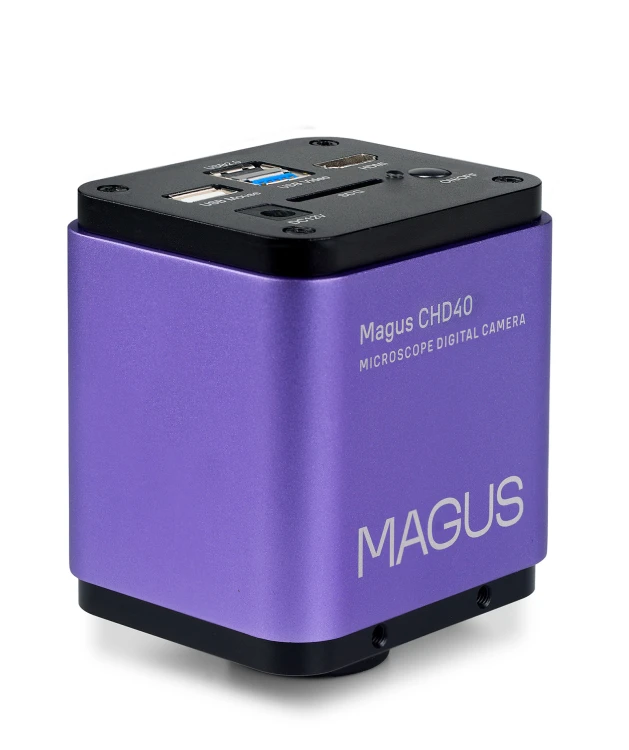

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor

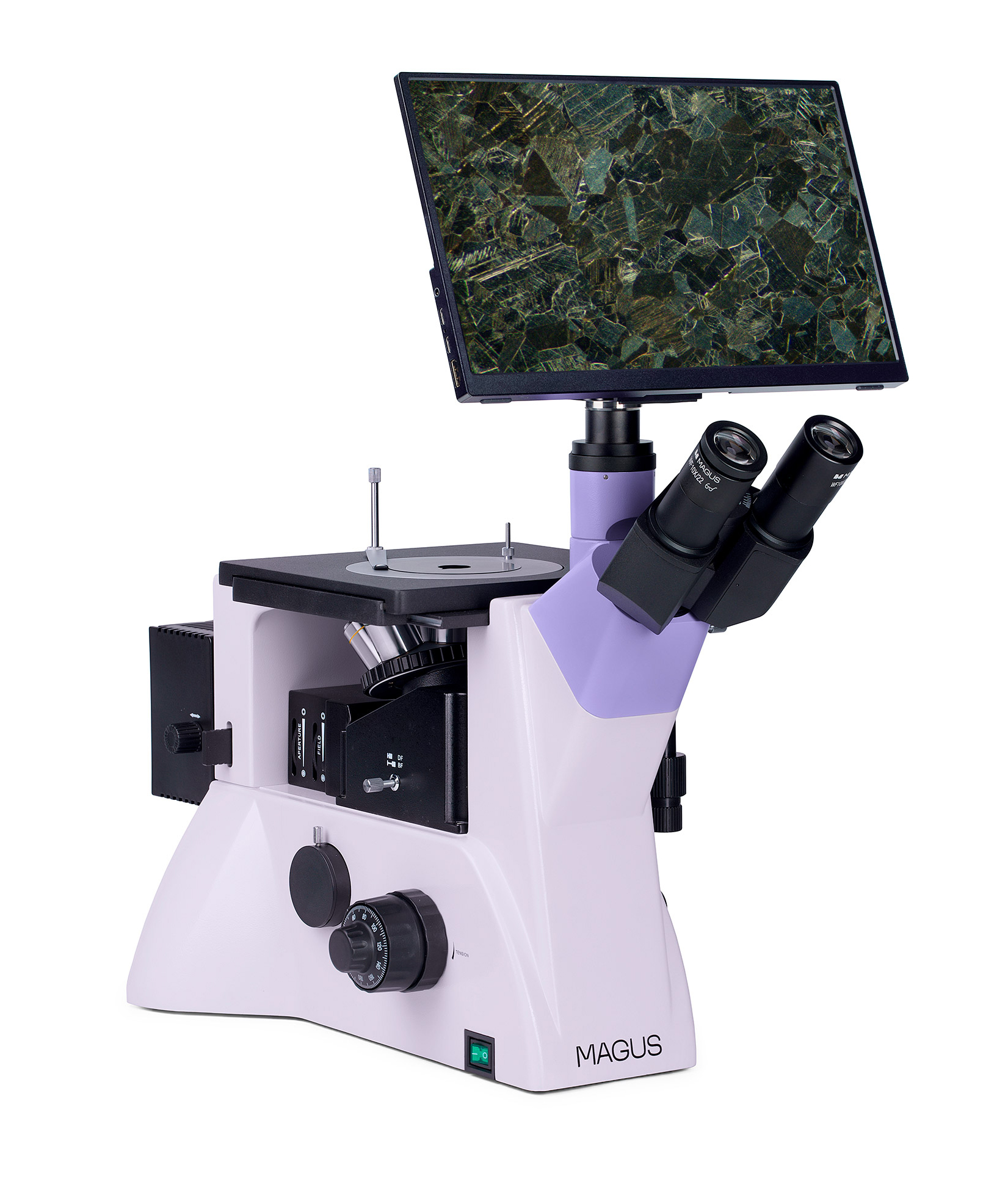

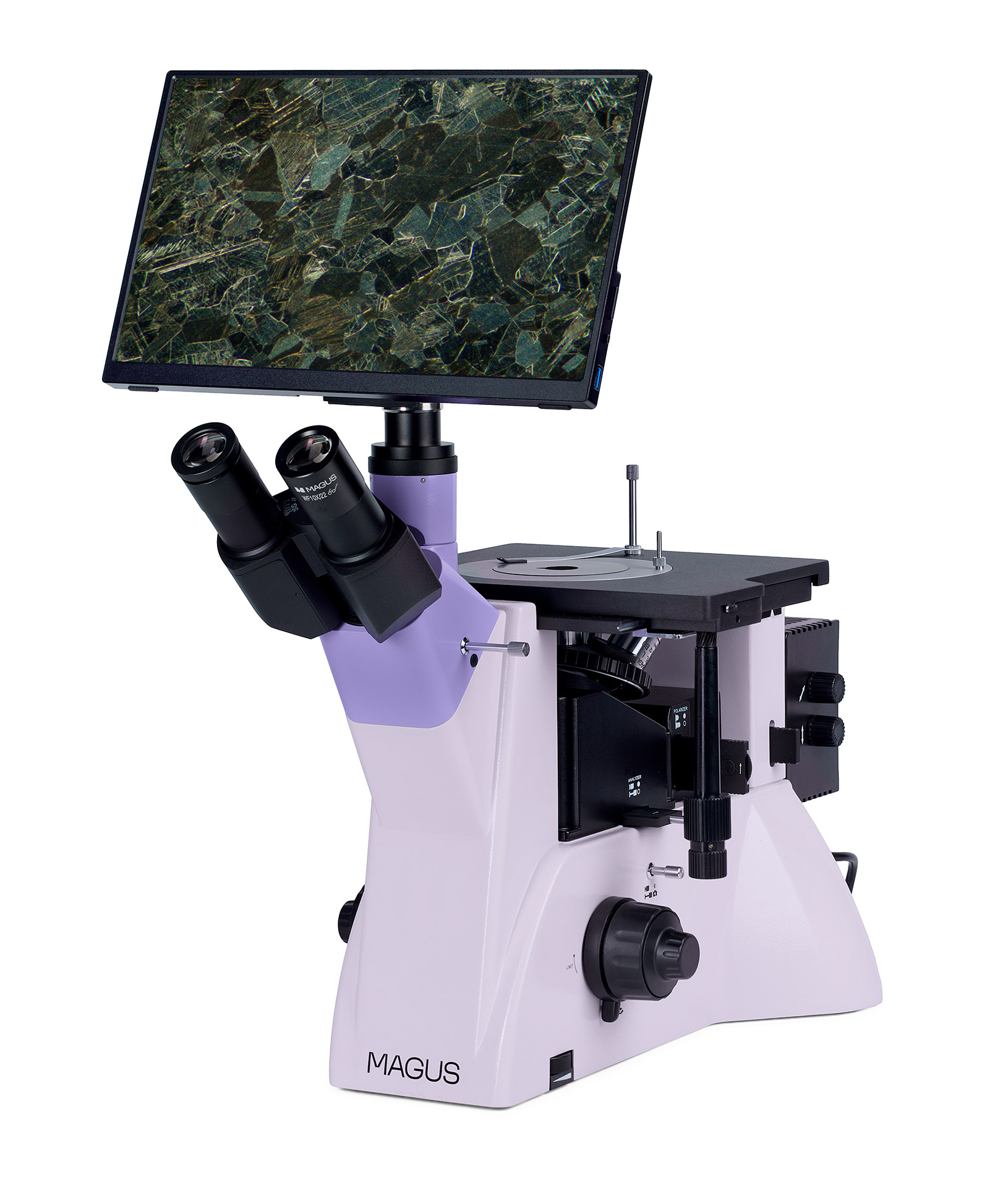

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

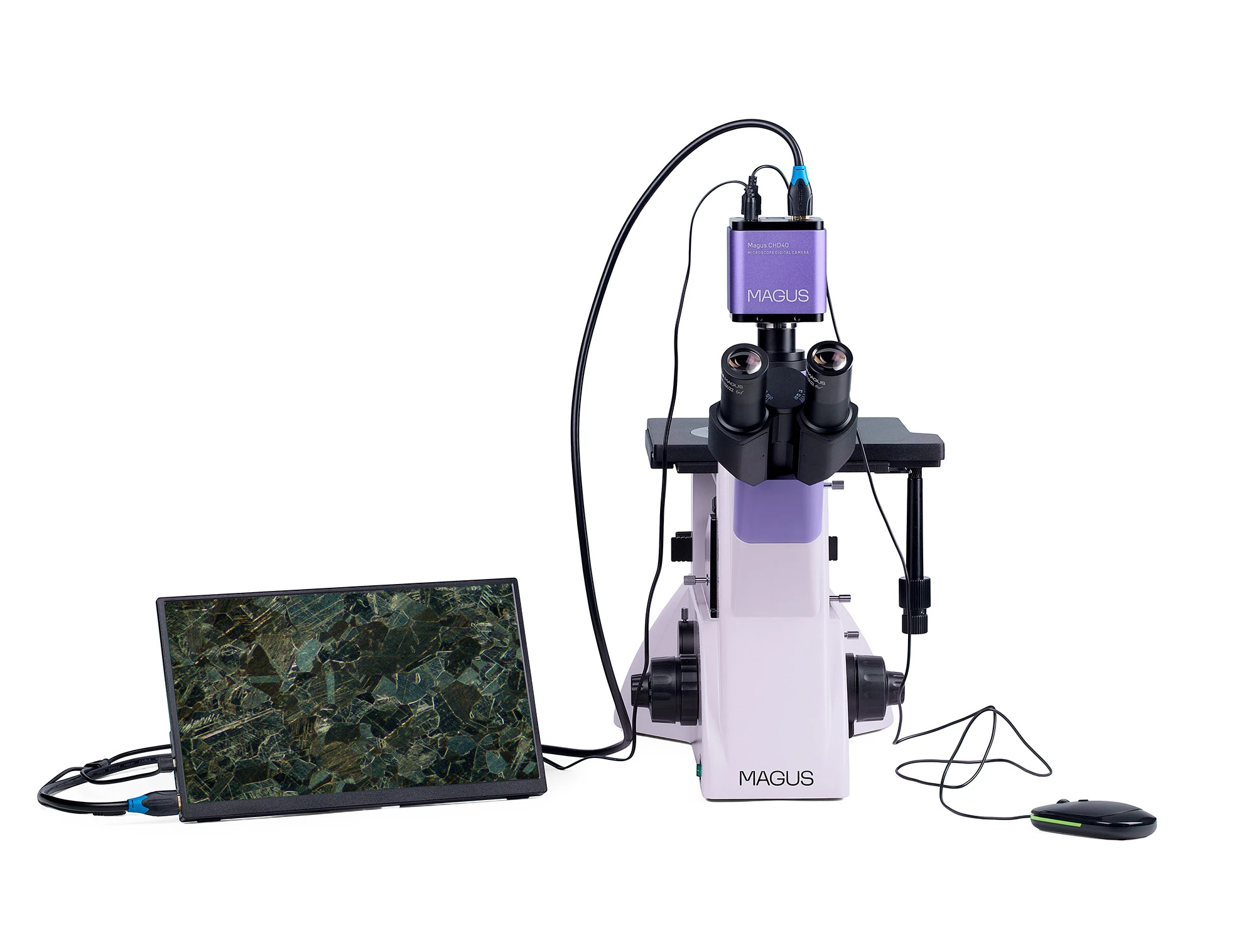

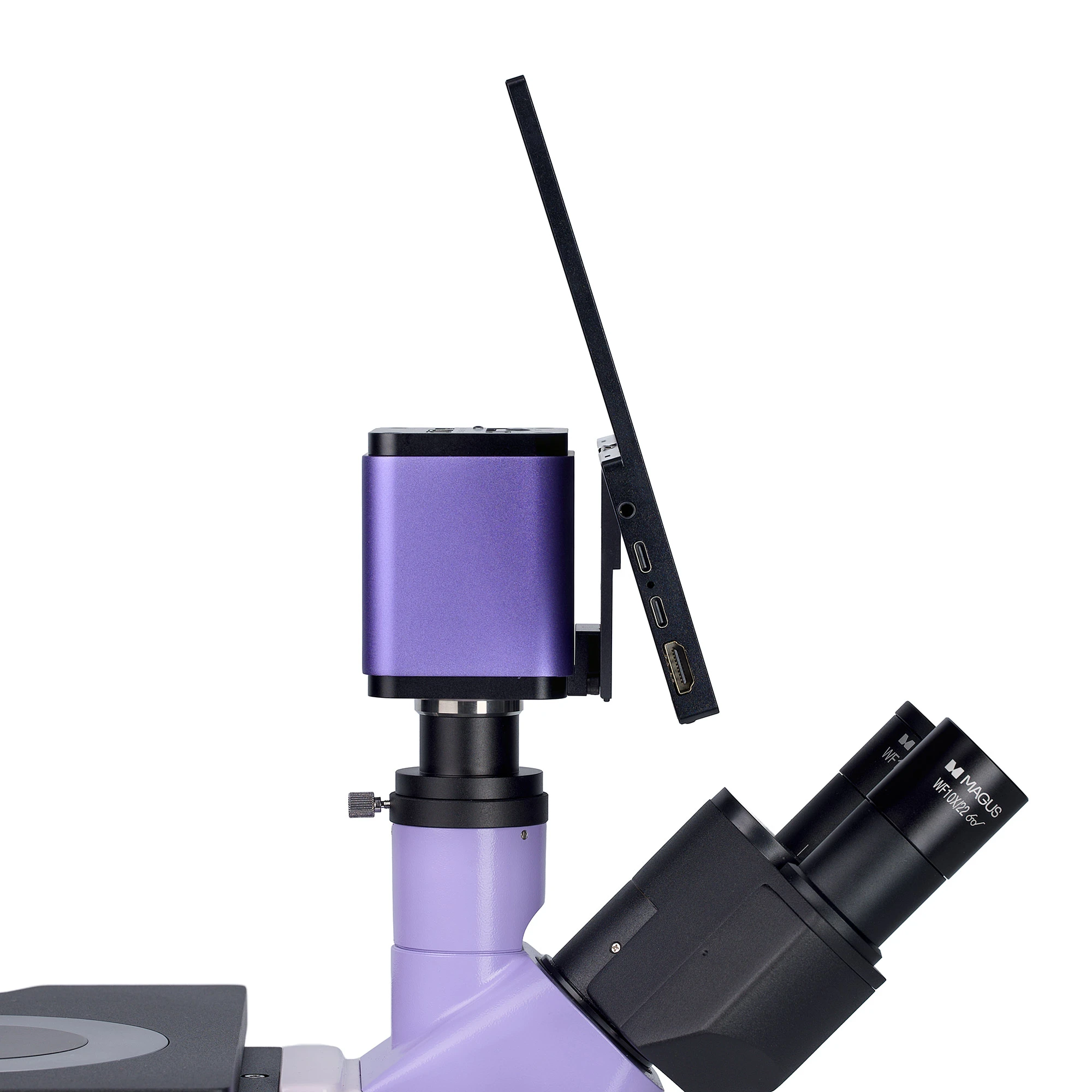

Głowicę mikroskopu można zamontować w standardowym położeniu lub obrócić ją o 180°. Istnieje możliwość zamontowania cyfrowej kamery i monitora: trzecia tuba jest umieszczona w głowicy mikroskopu, a gniazdo boczne kamery na jego korpusie. W obu lokalizacjach dostępna jest kostka światłodzieląca: 50:50 i 100:0 dla głowicy mikroskopu oraz 100:0 i 0:100 dla korpusu.

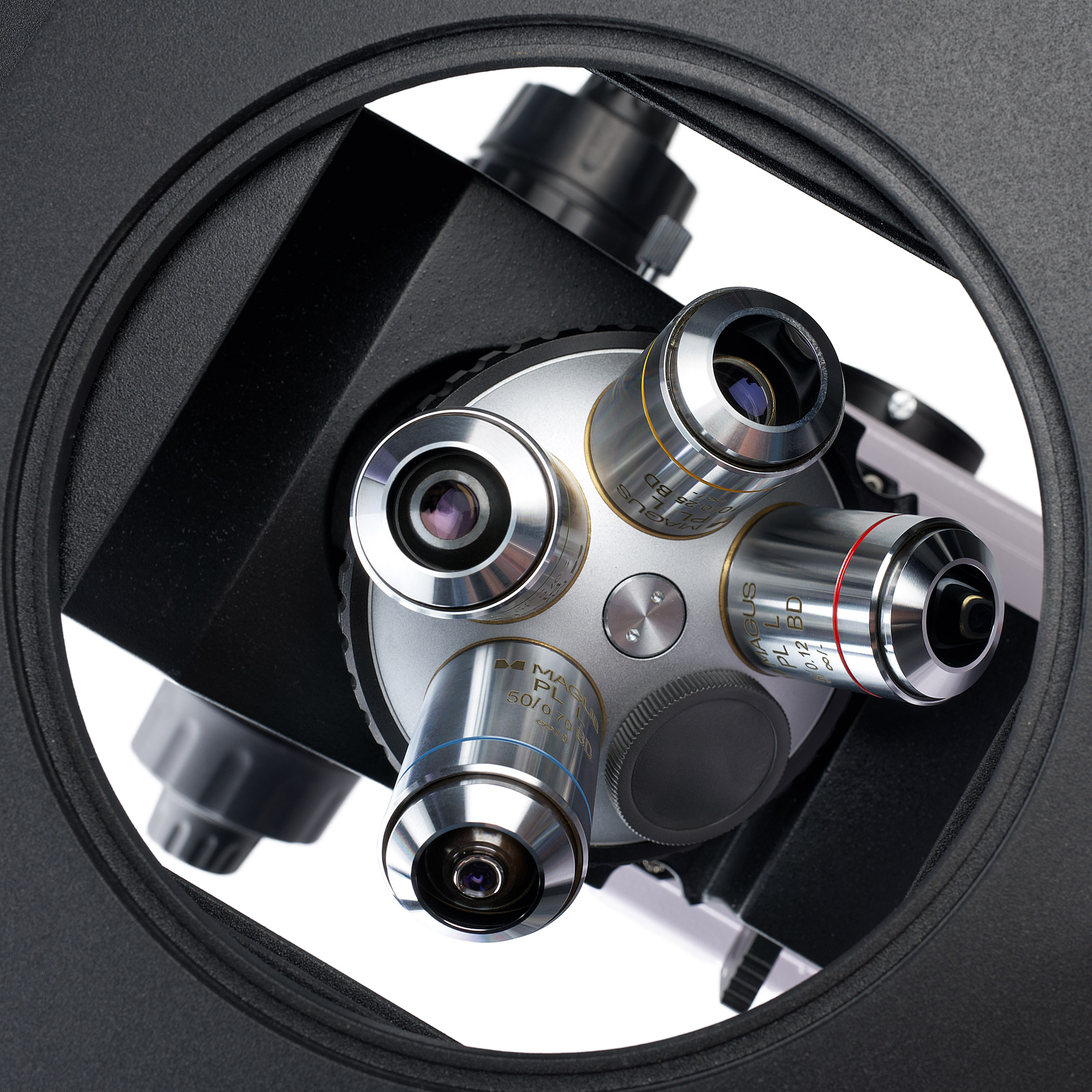

Miska rewolwerowa na 5 obiektywów jest zlokalizowana pod badanym preparatem. Ma ona 4 gniazda do zamontowania obiektywów dołączonych do zestawu i jedno gniazdo na dodatkowy obiektyw. Wszystkie obiektywy do tego mikroskopu mają oznaczenie BD, co oznacza, że zostały opracowane specjalnie do prowadzenia obserwacji metodami jasnego i ciemnego pola oraz mają dużą odległość roboczą.
Oświetlenie

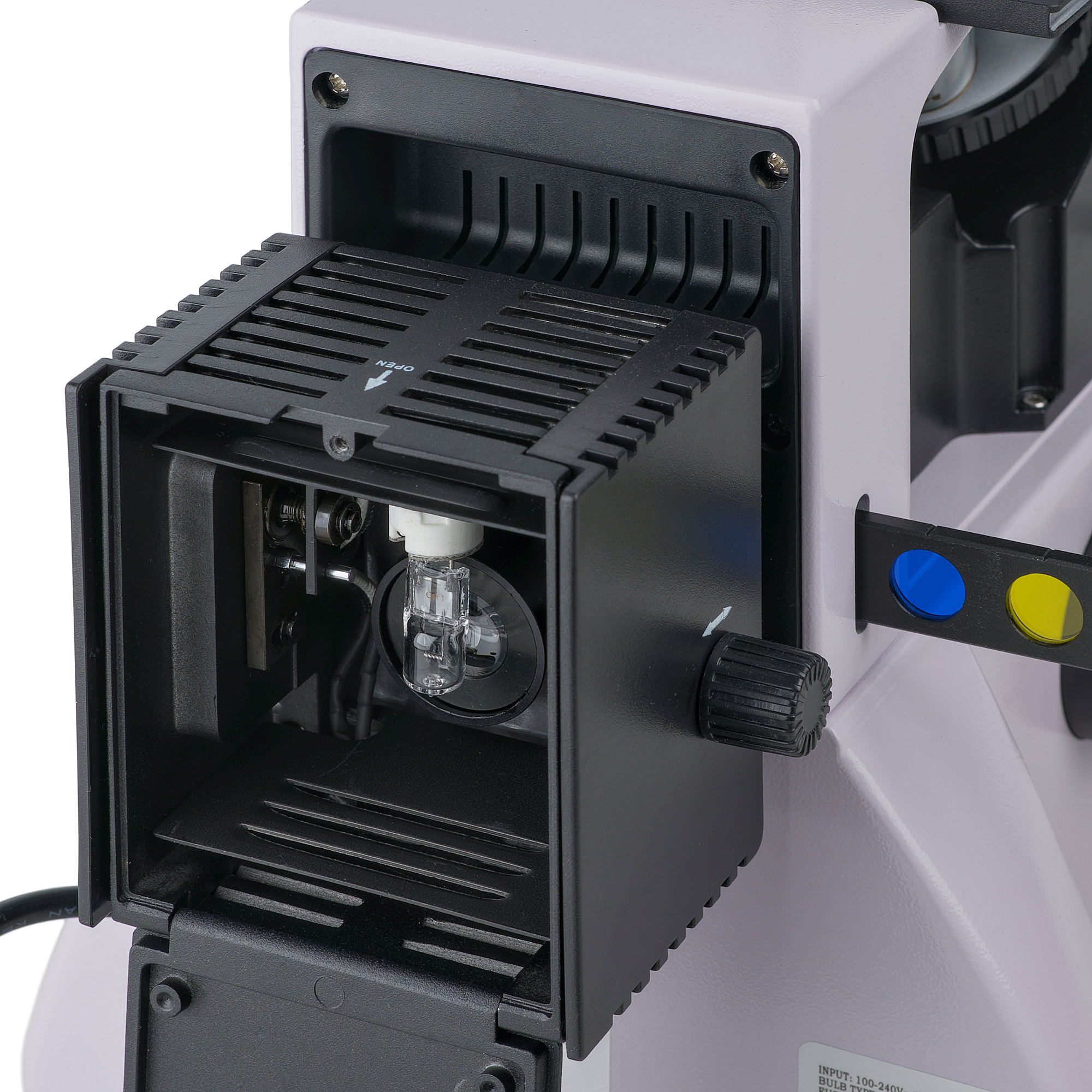

Źródło oświetlenia: Żarówka halogenowa 50 W. Światło o ciepłej barwie ogranicza zmęczenie oczu i jest idealne do wielogodzinnej pracy z mikroskopem. Ze względu na oświetlenie o dużej mocy obrazy uzyskiwane za pomocą dowolnej metody badawczej i przy użyciu dowolnego obiektywu są bardzo wyraźne i szczegółowe. Źródło oświetlenia można wycentrować względem trzech osi, a ponadto istnieje możliwości ustawienia oświetlenia Köhlera za pomocą przysłon aperturowej i pola. Układ oświetlenia ze źródłem światła odbitego zawiera również urządzenie do polaryzacji i urządzenie do ciemnego pola.
Stolik i mechanizm regulacji ostrości

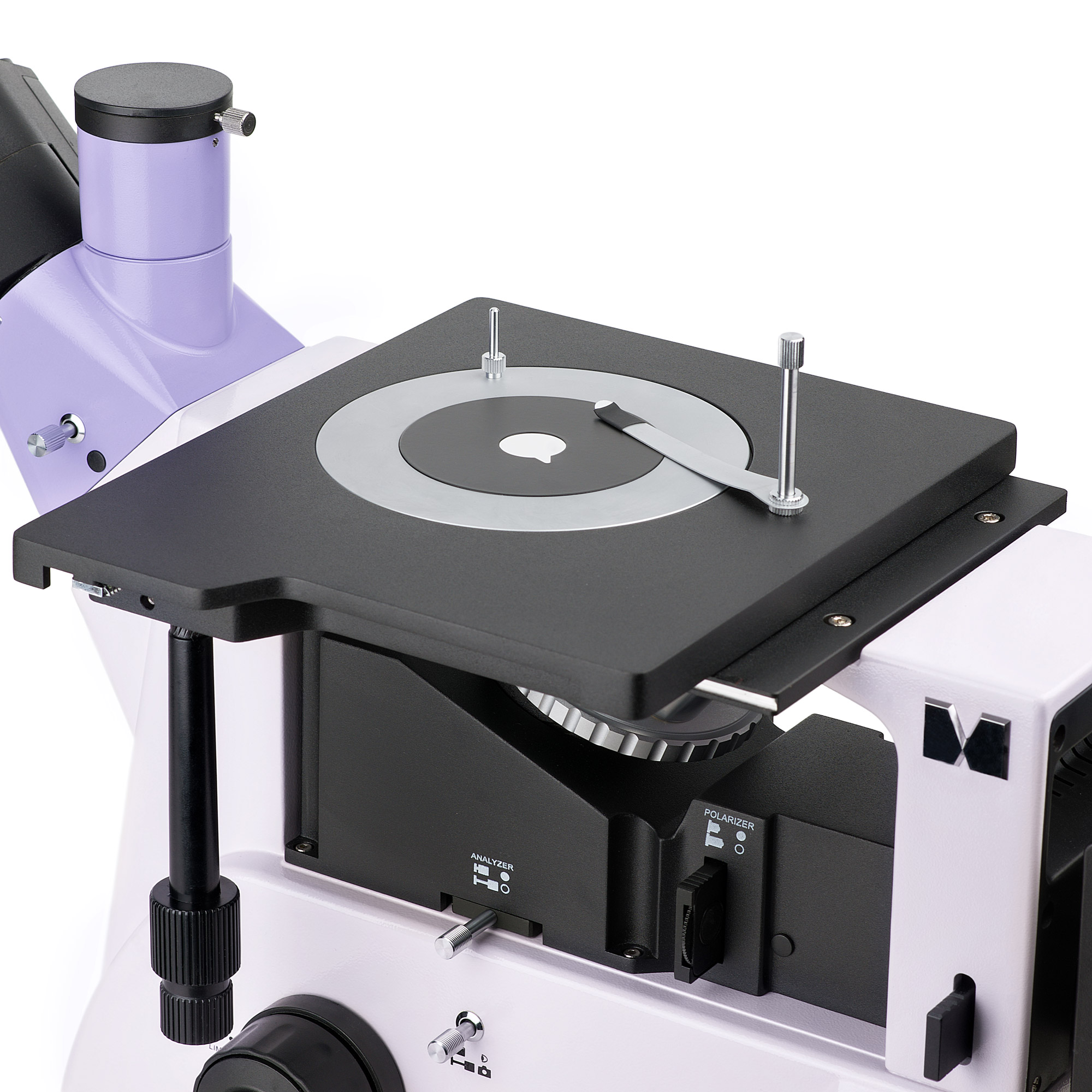

Stolik ma okrągłą, obracaną płytkę stolika na środku. W zależności od zastosowania można używać różnych płytek: różnią się one średnicą otworu – 10 mm, 20 mm lub 30 mm. Po umieszczeniu preparatu na stoliku mocuje się go przy użyciu uchwytu. Preparat porusza się wraz ze stolikiem w dwóch kierunkach: wzdłuż osi X lub Y. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej (ma ono pokrętło blokady i regulacji napięcia) oraz pokrętło regulacji precyzyjnej. Pokrętła są umieszczone po obu stronach mikroskopu w taki sposób, aby podczas używania mikroskopu można było oprzeć ręce na blacie stołu bez konieczności trzymania ich w powietrzu.
Akcesoria
Wybierając dodatkowe akcesoria, można poszerzyć możliwości mikroskopu MAGUS Metal V700 BD. Akcesoria obejmują okulary, obiektywy ciemnego i jasnego pola o dużej odległości roboczej, cyfrowe kamery i preparaty kalibracyjne.
Najważniejsze właściwości mikroskopu:
- Stolik ma okrągłe płytki z otworami 10 mm, 20 mm i 30 mm; jest odpowiedni do badania ciężkich i dużych preparatów
- Obserwacje metodami jasnego pola, ciemnego pola oraz w świetle polaryzowanym
- Możliwość obrotu głowicy mikroskopu o 180° podczas montażu
- Dwie opcje montażu monitora i cyfrowej kamery: trzecia tuba i gniazdo boczne kamery, kostka światłodzieląca: 100:0 i 0:100 na korpusie i 50:50 i 100:0 na głowicy trójokularowej
- Halogenowe źródło oświetlenia o dużej mocy (50 W) do wygodnych obserwacji metodą ciemnego pola, regulacja jasności, ustawienie oświetlenia Köhlera, filtry kolorowe oraz źródło oświetlenia z możliwością wycentrowania wzdłuż trzech osi
- Opcjonalne akcesoria poszerzające możliwości mikroskopu
Najważniejsze właściwości kamery:

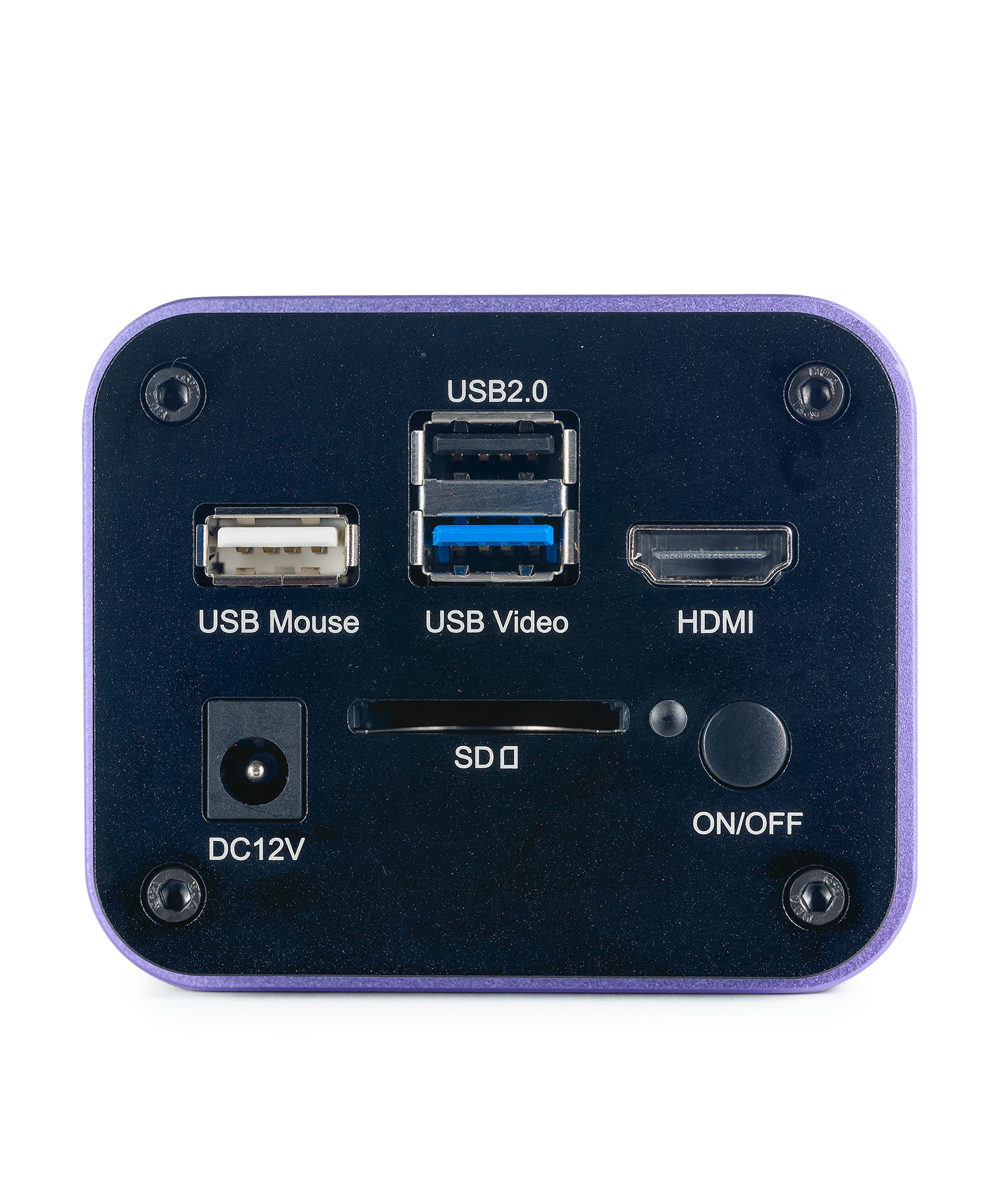

- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

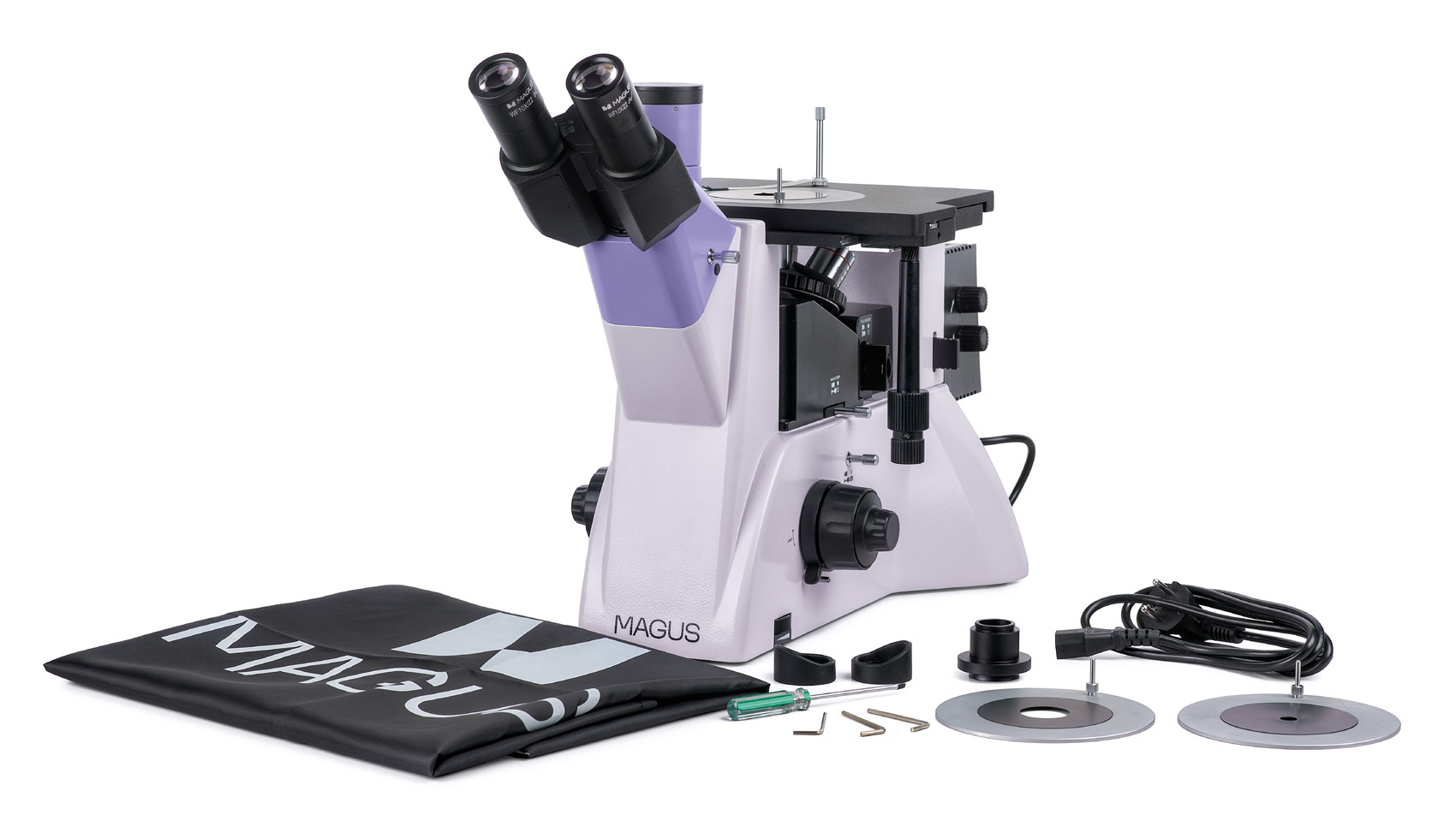

Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50?/0,70 BD WD 2,5 mm

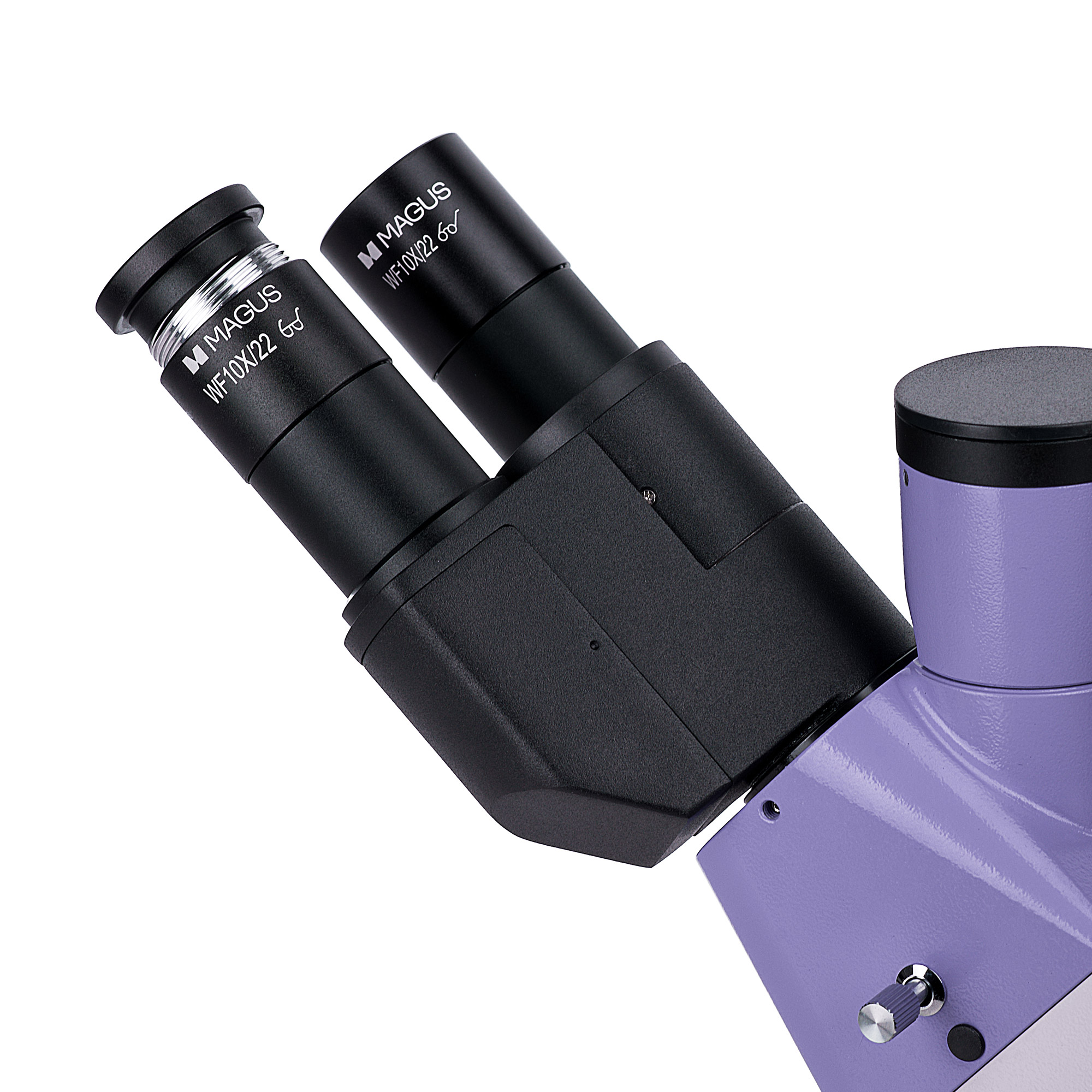

- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100?/0,85 (suchy) BD WD: 0,4 mm
- Preparat kalibracyjny
| Marka | MAGUS |
| Gwarancja | 5 lat |
| EAN | 5905555018492 |
| Rozmiar opakowania (dł. x szer. x gł.) | 49x34x68 cm |
| Masa przesyłki | 19.25 kg |
| === Ogranicznik === | Monitor |
| Typ | lekki/optyczny, metalurgiczny |
| Typ głowicy mikroskopu | trójokularowa, wyświetlacz cyfrowy/monitor PC |
| Głowica | Siedentopf, obracana o 180° |
| Kąt nachylenia głowicy | 45° |
| Powiększenie, x | 50 — 500 |
| Powiększenie | od 200x do 800x |
| Powiększenie, x (opcjonalnie) | 50–1000/1250/1500/2000/2500 |
| Średnica tubusu okularu, mm | 30 |
| Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; wysokość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suchy)) |
| Rewolwer | 5 obiektywów |
| Odległość robocza, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Rozstaw źrenic, mm | 48 — 75 |
| Stolik, mm | 242x200 |
| Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 30/30 |
| Stolik, mm | dwuosiowy, mechaniczny, okrągła, obracana płyta stolika O130 mm z otworami O10 mm, O20 mm i O30 mm |

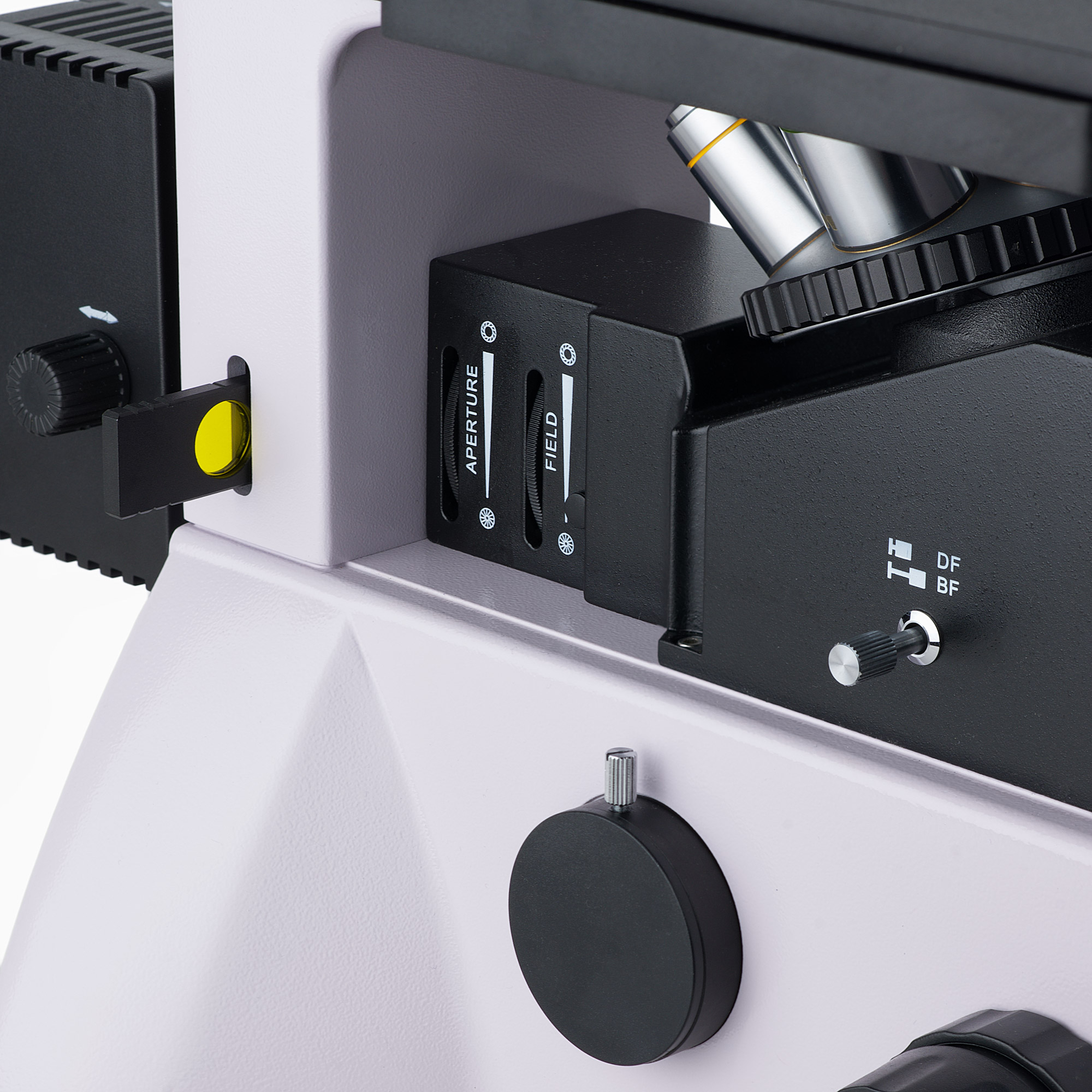

| Diafragma | wbudowana aperturowa i pola |

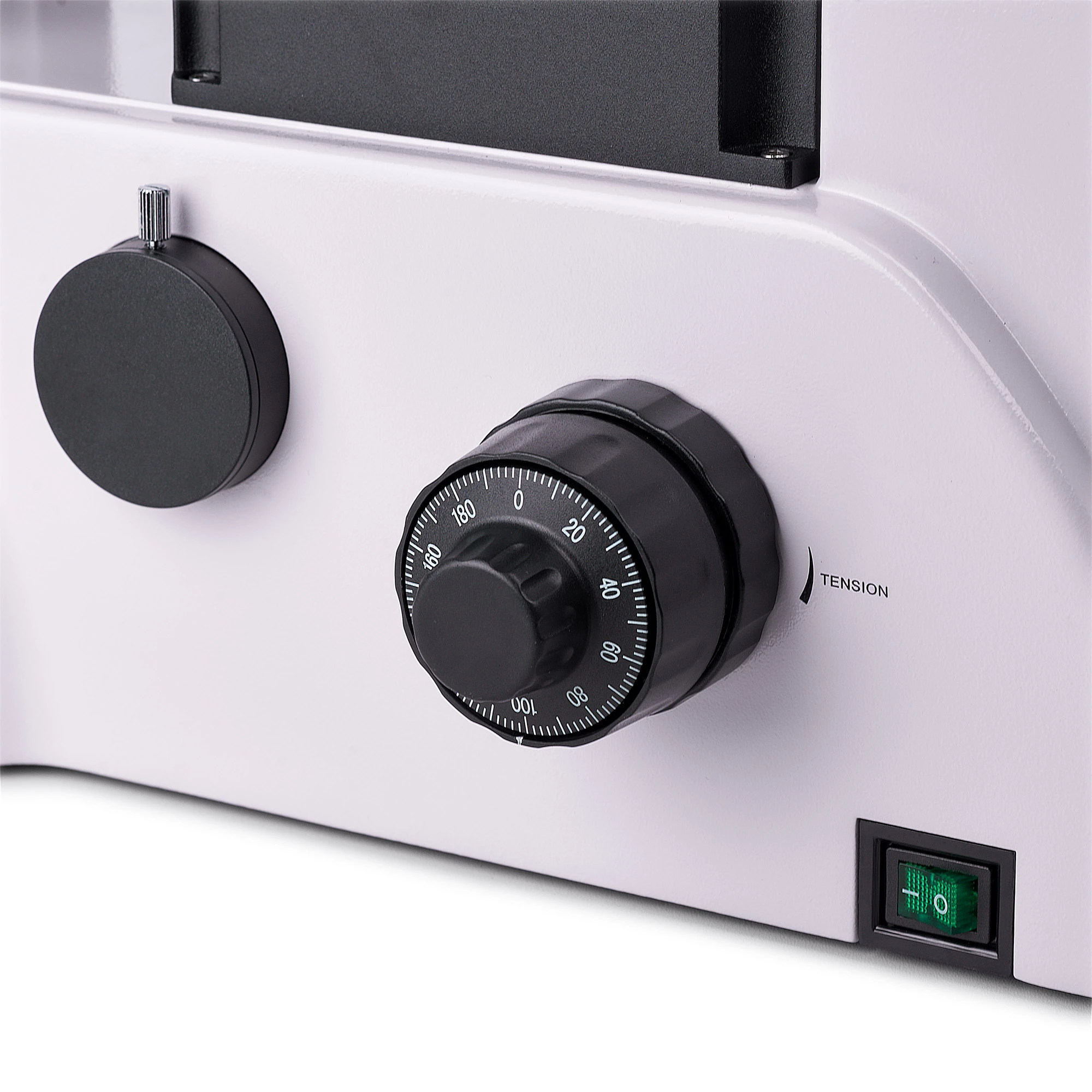

| Regulacja ostrości | współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości i pokrętłem blokady), i precyzyjny (0,002 mm) |
| Korpus | stop aluminium CNC |
| Oświetlenie | halogenowe |
| Regulacja jasności | yes |
| Zasilanie | 220±22 V, 50 Hz, AC 110–220 V, DC 5–12 V/1 A (Typ-C), zasilanie sieciowe AC |
| Typ źródła oświetlenia | 12 V/50W |
| Filtry | światła zielonego, niebieskiego, żółtego, matowy |
| Zakres temperatur, °C | -15 — 55 |
| Zakres temperatur, °C | 5 — 35 |

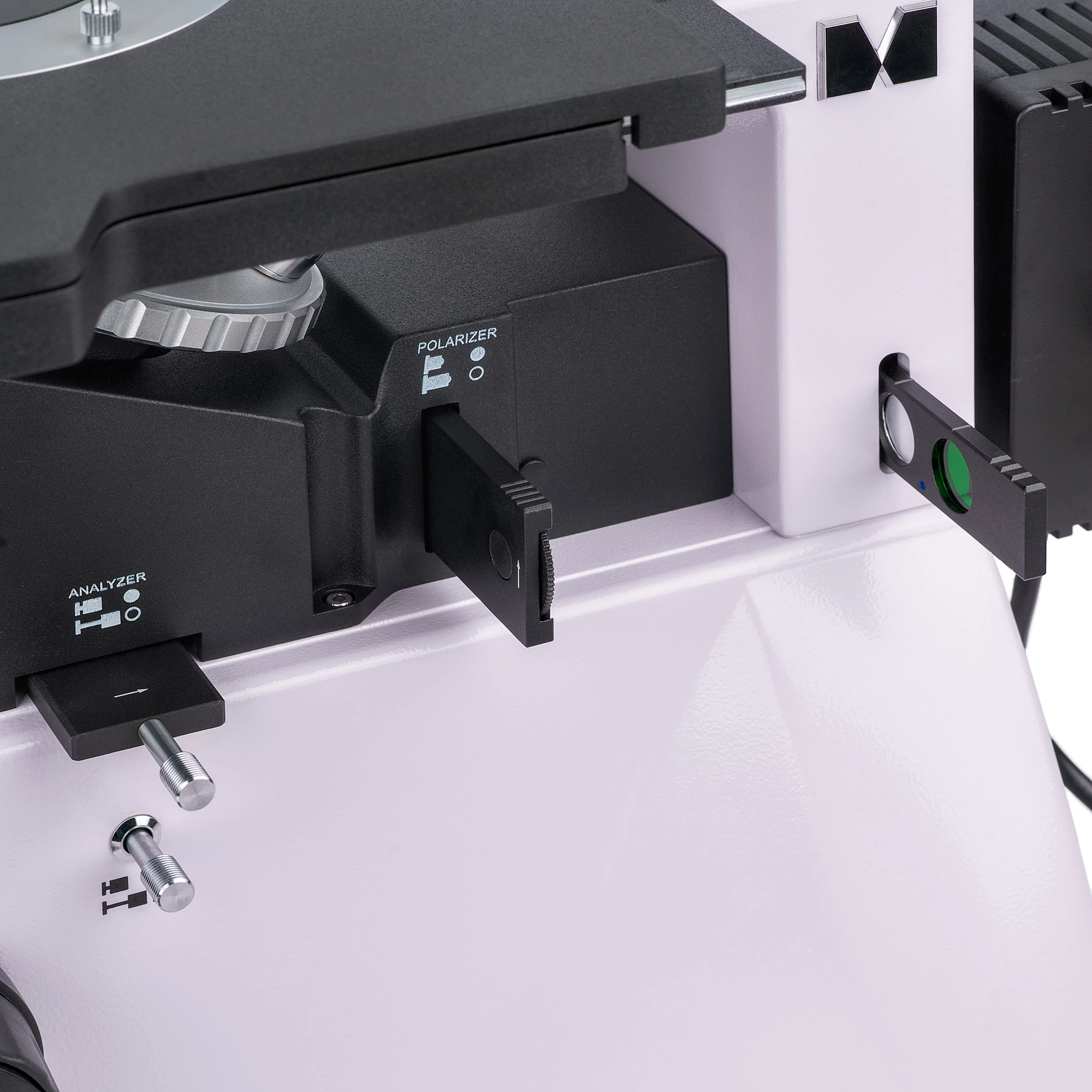

| Dodatkowe cechy | urządzenie ciemnego pola, wyjmowany analizator i polaryzator |
| Możliwość podłączenia dodatkowych urządzeń | adapter Wi-Fi (USB), mysz komputerowa (USB), pamięć flash (USB) |
| Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
| Poziom trudności składania i montażu | skomplikowane |
| Zastosowanie | metalurgiczny |
| Umiejscowienie źródła oświetlenia | dolne (światło odbite) |
| Metoda badania | ciemne pole, jasnego pola, polaryzacja |
| Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
| Czujnik | Sony Exmor/Starvis CMOS |
| Kolorowa/monochromatyczna | kolorowa |
| Megapiksele | 8 |
| Maksymalna rozdzielczość, piksele | 3840x2160 |
| Rozmiar matrycy | 1/1,2" (11,14x6,26 mm) |
| Rozmiar piksela, µm | 2.9x2.9 |
| Złącza interfejsu | HDMI 1,4, USB 3.0, Wi-Fi |
| Karta pamięci | SD do 32 GB |
| Światłoczułość | 1028 mV z 1/30 s |
| Współczynnik sygnału/szumu | 0,13 mV przy 1/30 s |
| Czas naświetlania | 0,014 ms – 1000 ms |
| Nagrywanie filmów | yes |
| Liczba klatek na sekundę, kl./s przy rozdzielczości | 30 przy 1920x1080 (Wi-Fi);, 30 przy 3840x2160 (HDMI);, 30 przy 3840x2160 (USB 3.0) |
| Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
| Format obrazu | *.jpg, *.tif |
| Format plików wideo | *.h264/*.h265, *.mp4 |
| Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
| Typ migawki | ERS (przysłona elektroniczna) |
| Oprogramowanie | HDMI: wbudowane; USB: MAGUS View |
| Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, RJ45, monitor 19-calowy lub większy |
| Typ montażu | montaż typu C |
| Zasilanie kamery | zasilacz prądu stałego 12 V, 1 A |
| Specyfikacje zasilacza DC | wejście: napięcie AC 100–240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A |
| Zakres temperatury pracy kamery, °C | -10 — 50 |
| Zakres wilgotności pracy, % | 10 — 90 |
| Zakres wilgotności pracy, % | 30 — 80 |
| Typ matrycy | IPS |
| Przekątna wyświetlacza, cale | 13.3 |
| Rozdzielczość wyświetlacza, px | 3840x2160 (4K) |
| Format obrazu | 16:9 |
| Jasność, cd/m2 | 400 |
| Liczba wyświetlanych kolorów | 16,7 mln |
| Kontrast | 1000:1 |
| Poziomy/pionowy kąt widzenia, ° | 178/178 |
| Rozmiar widocznego obszaru ekranu (szer. x wys.), mm | 295x165 |
| Rozmiar piksela (szer. x wys.), mm | 0,154x0,154 |
| Częstotliwość źródła optycznego, Hz | 60 |
| Typ podświetlenia matrycy | dioda LED |
| Żywotność podświetlenia LED, h | 50000 |
| Interfejs | HDMI |
| Zużycie energii, W | 12 (maks.) |
