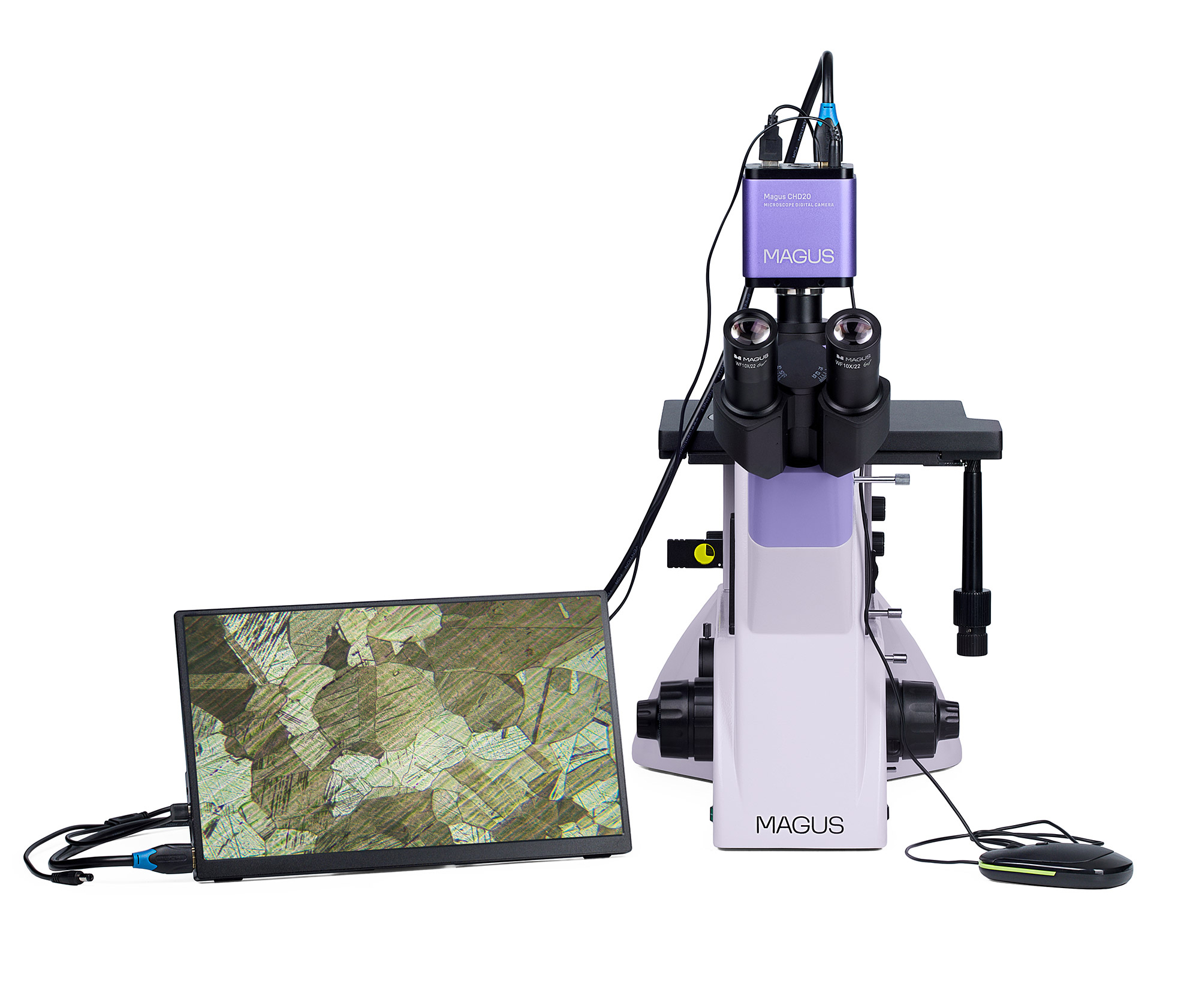

Odwrócony mikroskop metalurgiczny cyfrowy MAGUS Metal VD700 LCD
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Aksonet Sp. z o.o.. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

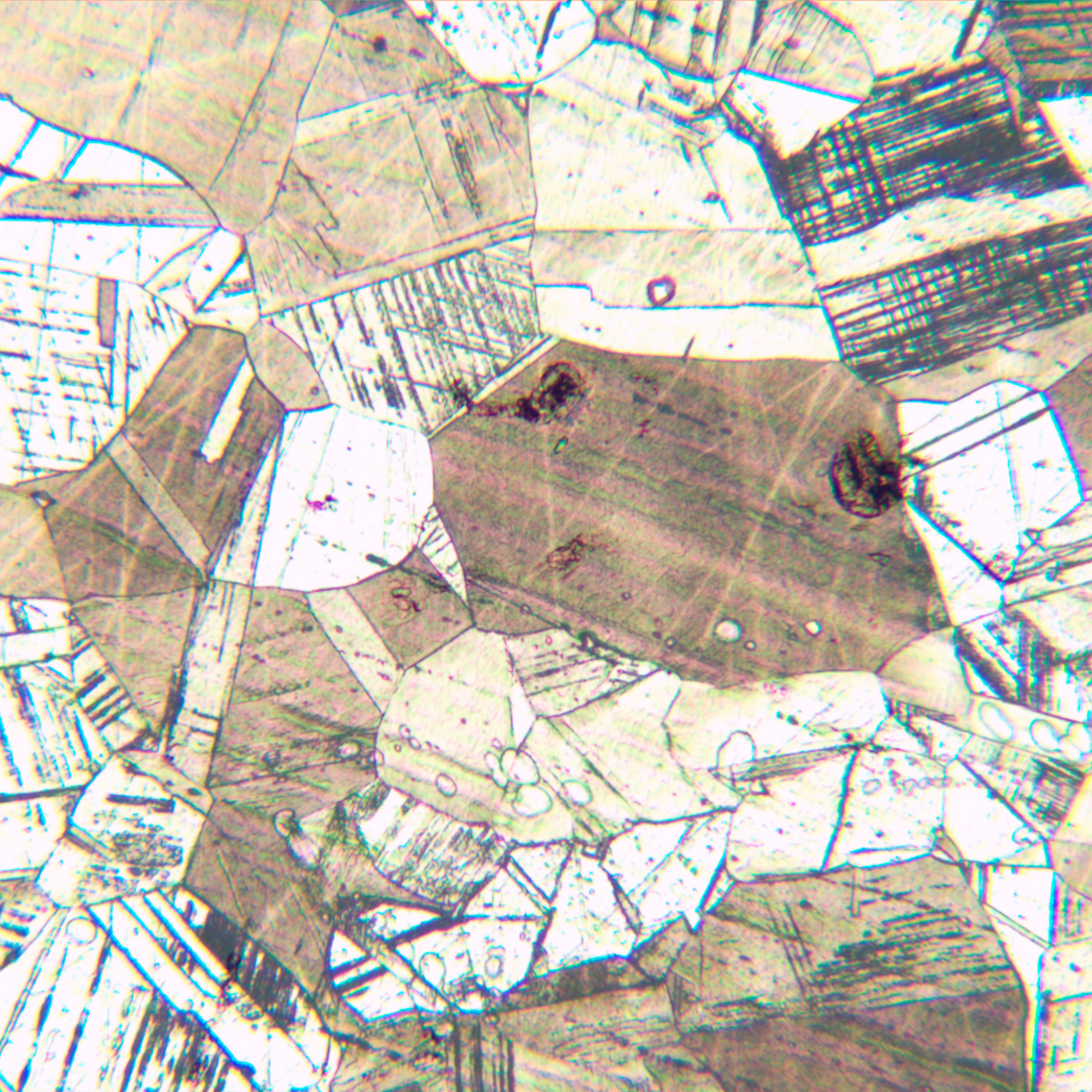

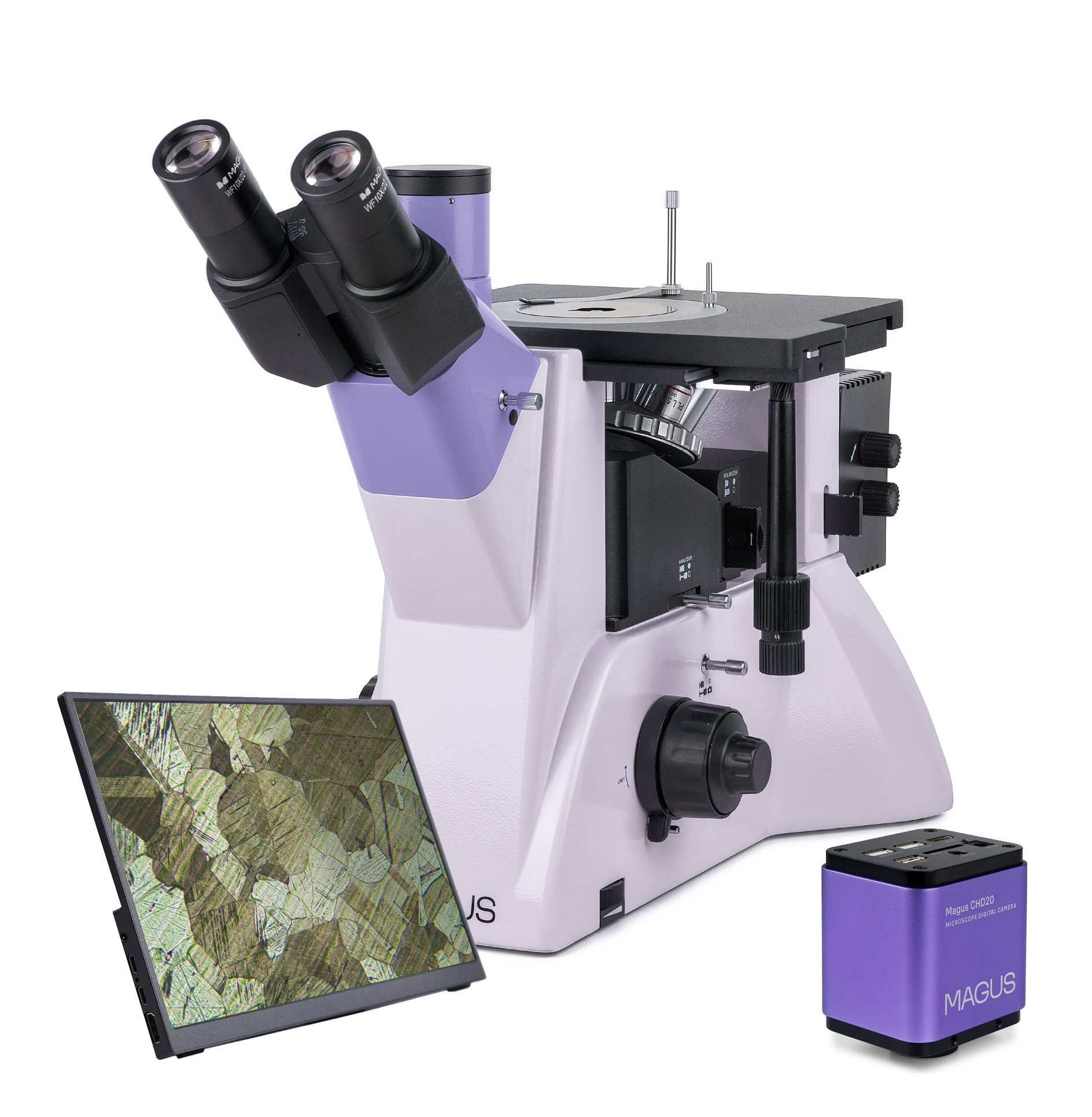

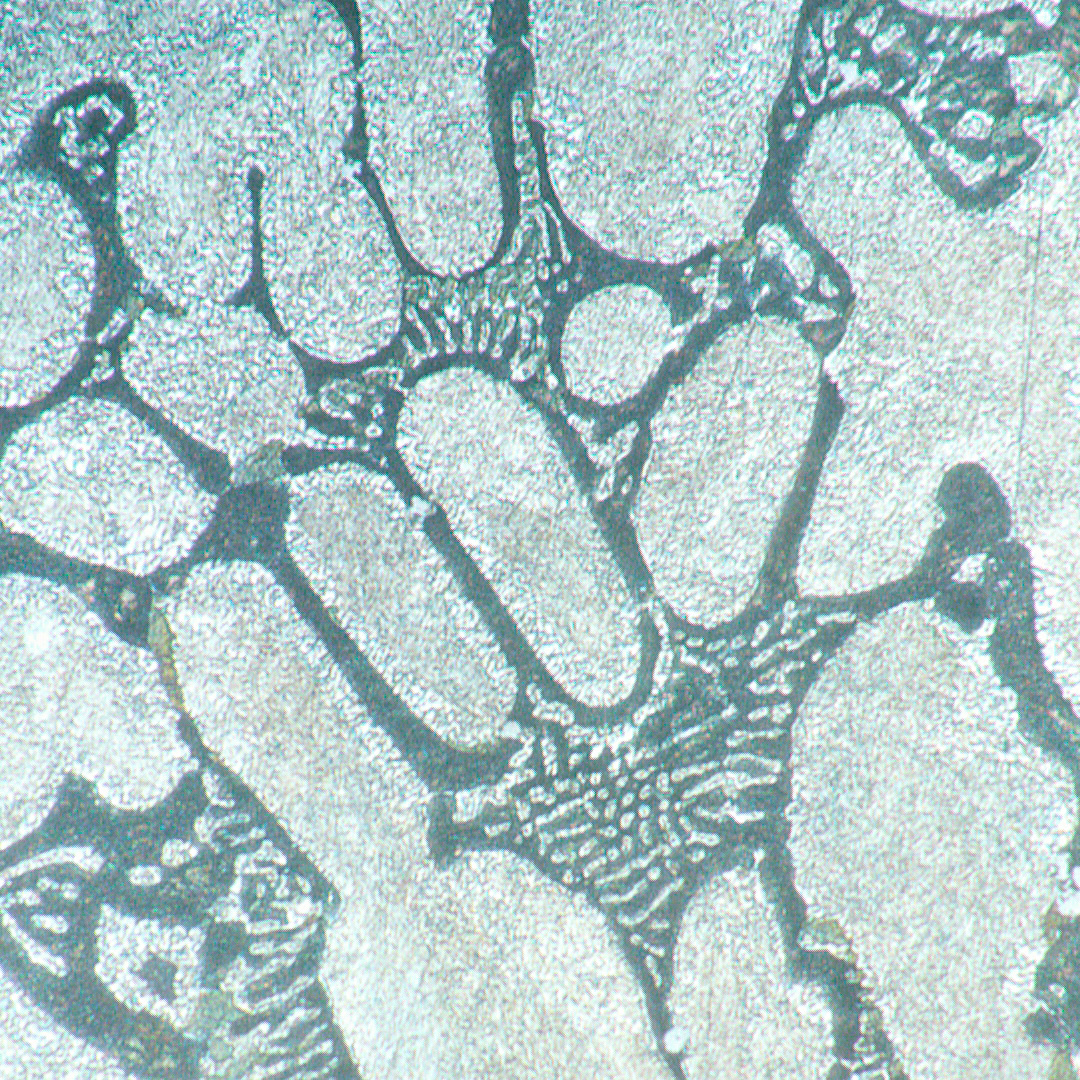

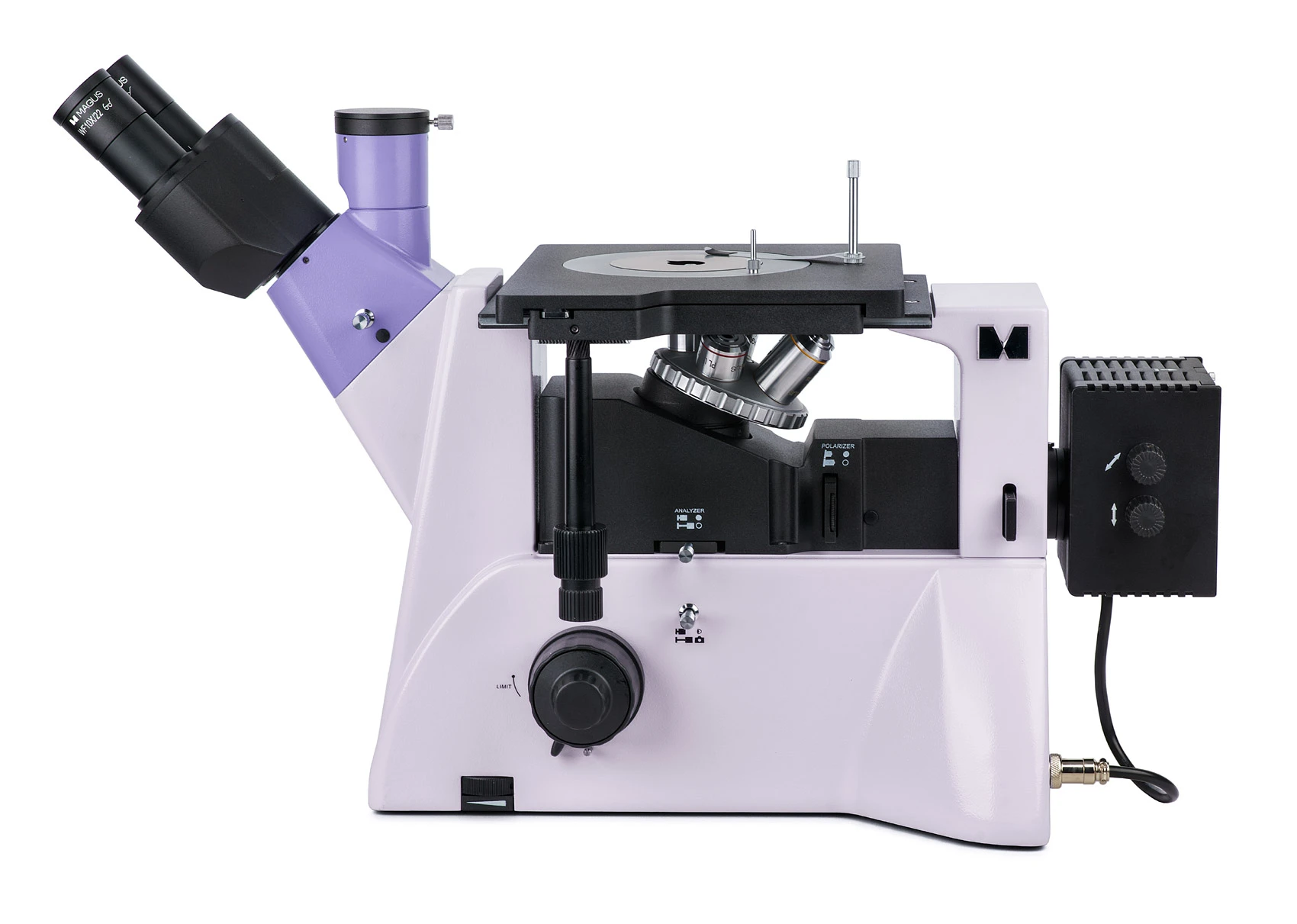

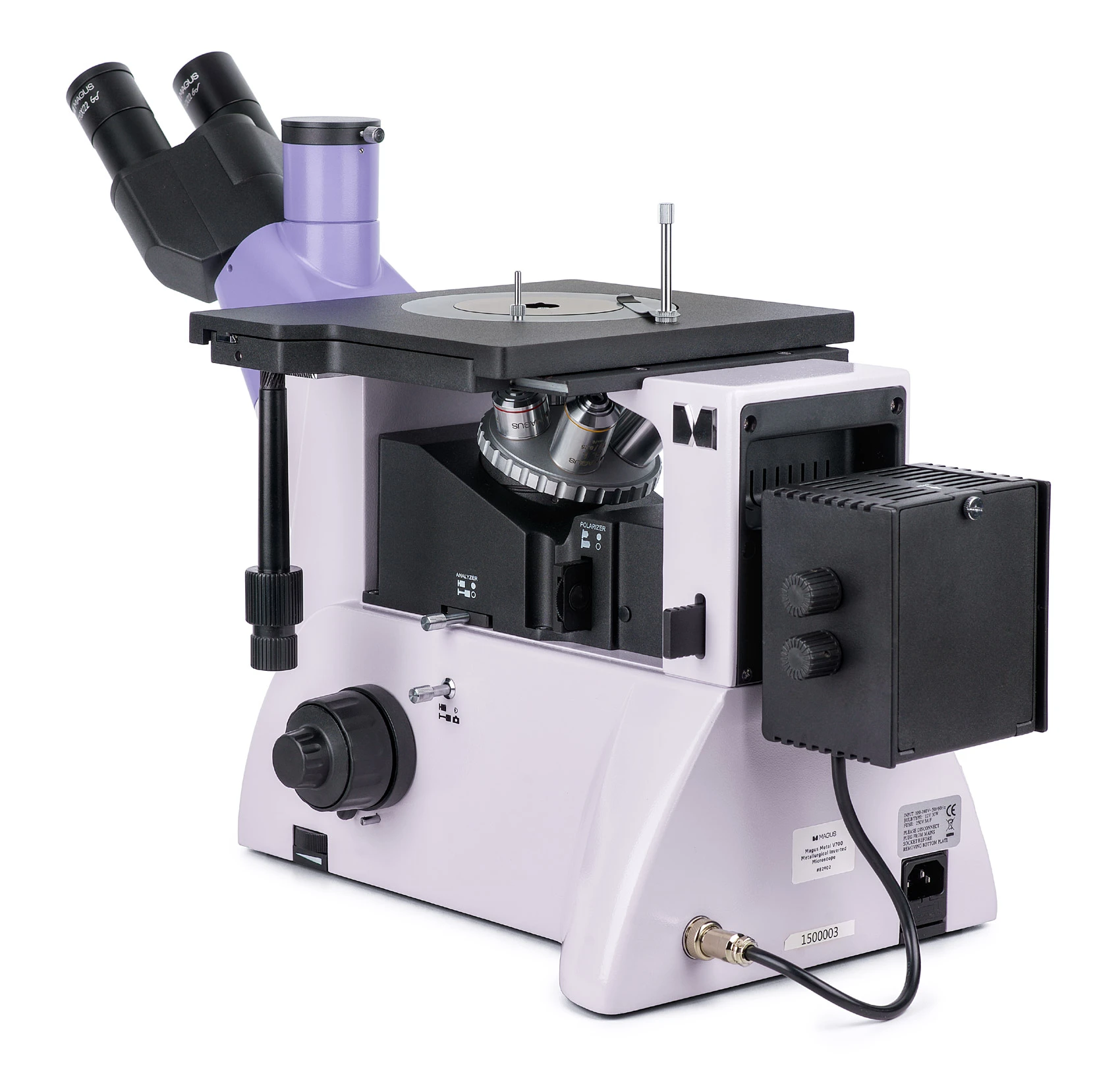

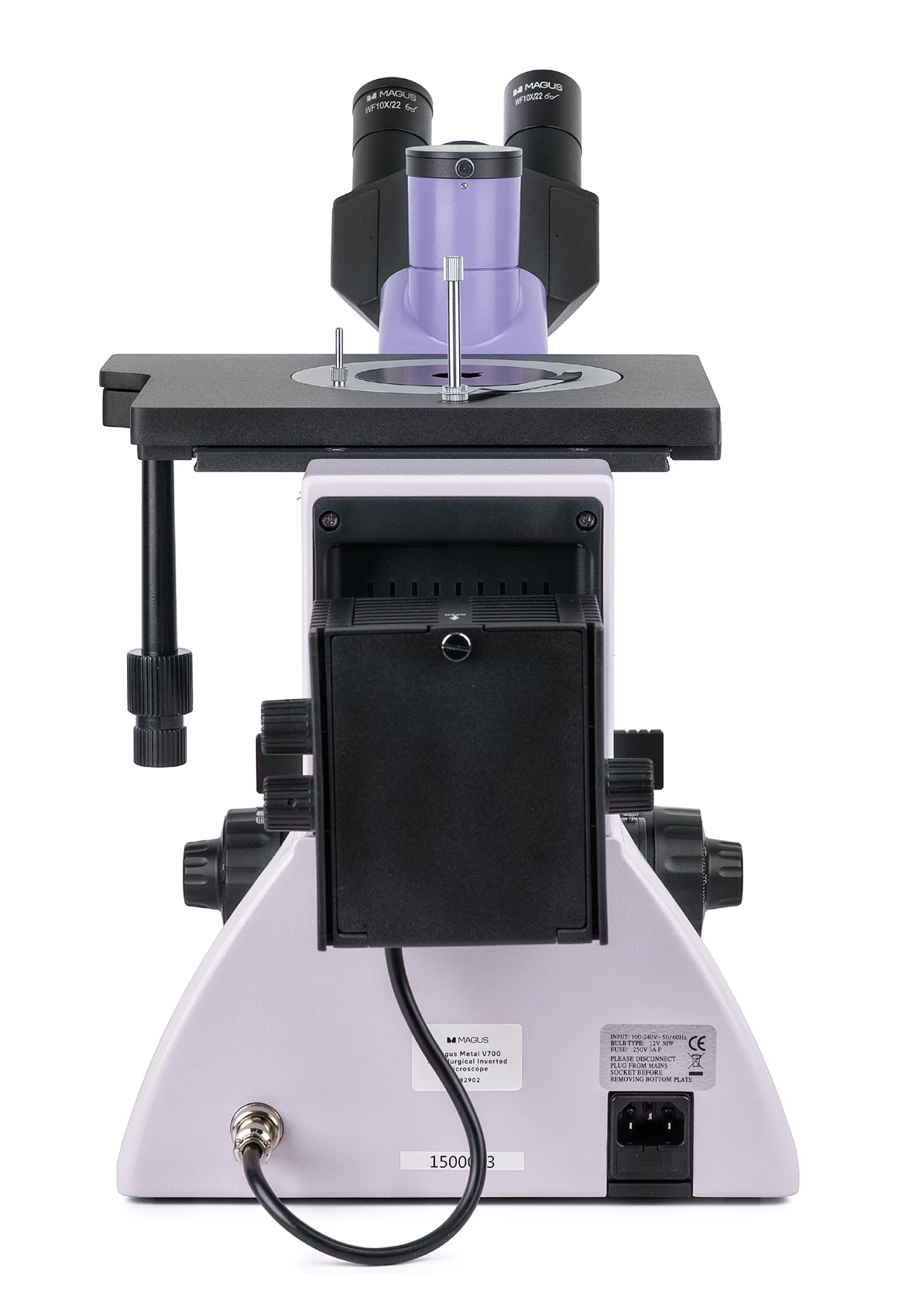

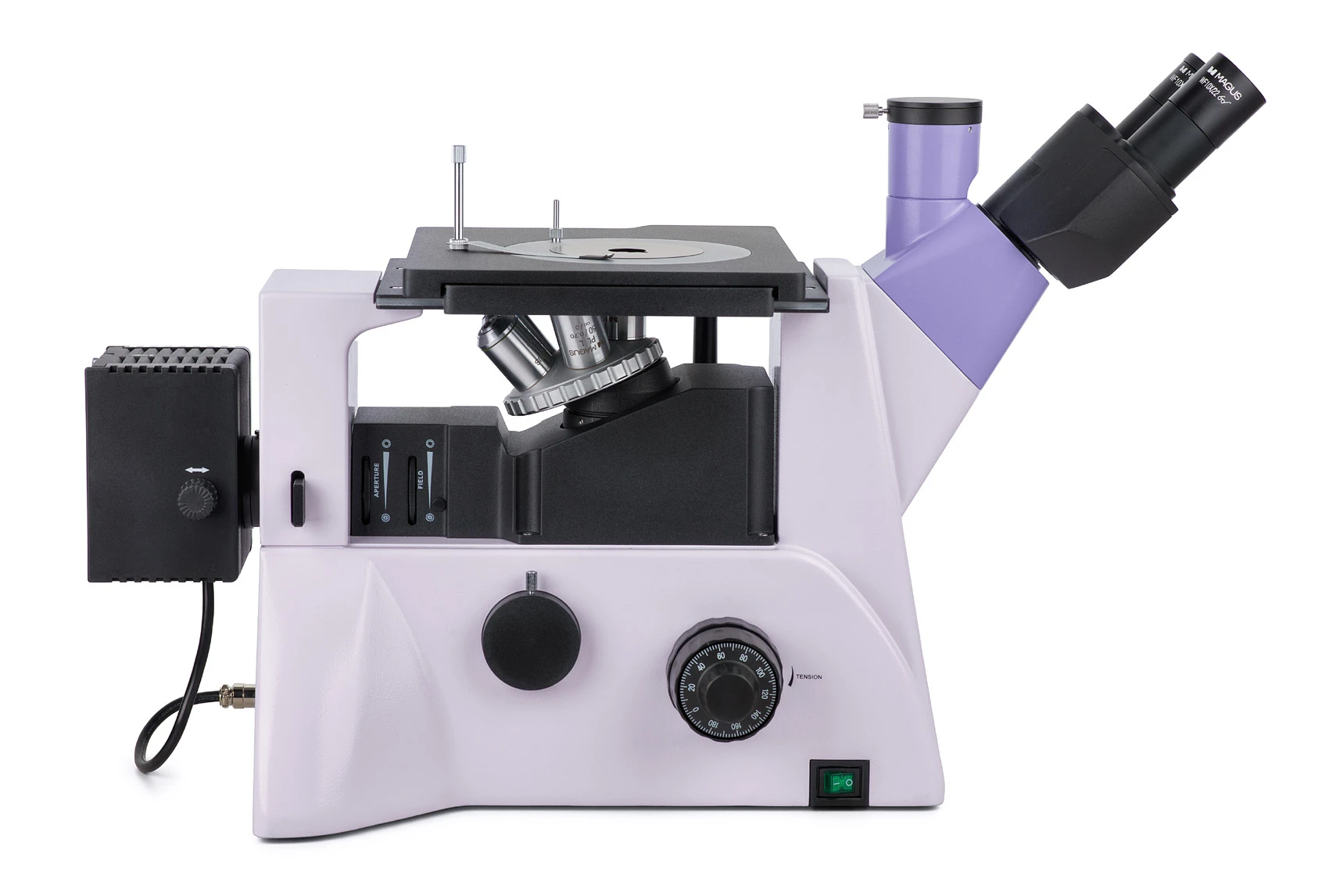

Odwrócony mikroskop metalurgiczny MAGUS Metal VD700 LCD jest odpowiedni do badania mikrostruktur metali, stopów oraz półprzewodników w świetle odbitym. Stolik może utrzymać preparaty o masie do 2 kg (dolna powierzchnia preparatu musi być płaska). Pozostałe części preparatu nie wymagają preparowania i mogą mieć dowolny kształt. Mikroskop opracowano do prowadzenia obserwacji metodą jasnego pola i w świetle spolaryzowanym. Wyposażono go w boczne gniazdo kamery oraz trzecią tubę, przez co jest odpowiedni do szerokiej gamy zastosowań laboratoryjnych i produkcyjnych.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa zwykle następnego dnia roboczego dla większości paczki. Darmowa od 2 000 zł
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Dostępność: na wyczerpaniu
Dostawa: 24 godziny
Kod produktu: 83037
EAN: 5905555018461
Producent: Magus
Odwrócony mikroskop metalurgiczny MAGUS Metal VD700 LCD jest odpowiedni do badania mikrostruktur metali, stopów oraz półprzewodników w świetle odbitym. Stolik może utrzymać preparaty o masie do 2 kg (dolna powierzchnia preparatu musi być płaska). Pozostałe części preparatu nie wymagają preparowania i mogą mieć dowolny kształt. Mikroskop opracowano do prowadzenia obserwacji metodą jasnego pola i w świetle spolaryzowanym. Wyposażono go w boczne gniazdo kamery oraz trzecią tubę, przez co jest odpowiedni do szerokiej gamy zastosowań laboratoryjnych i produkcyjnych.

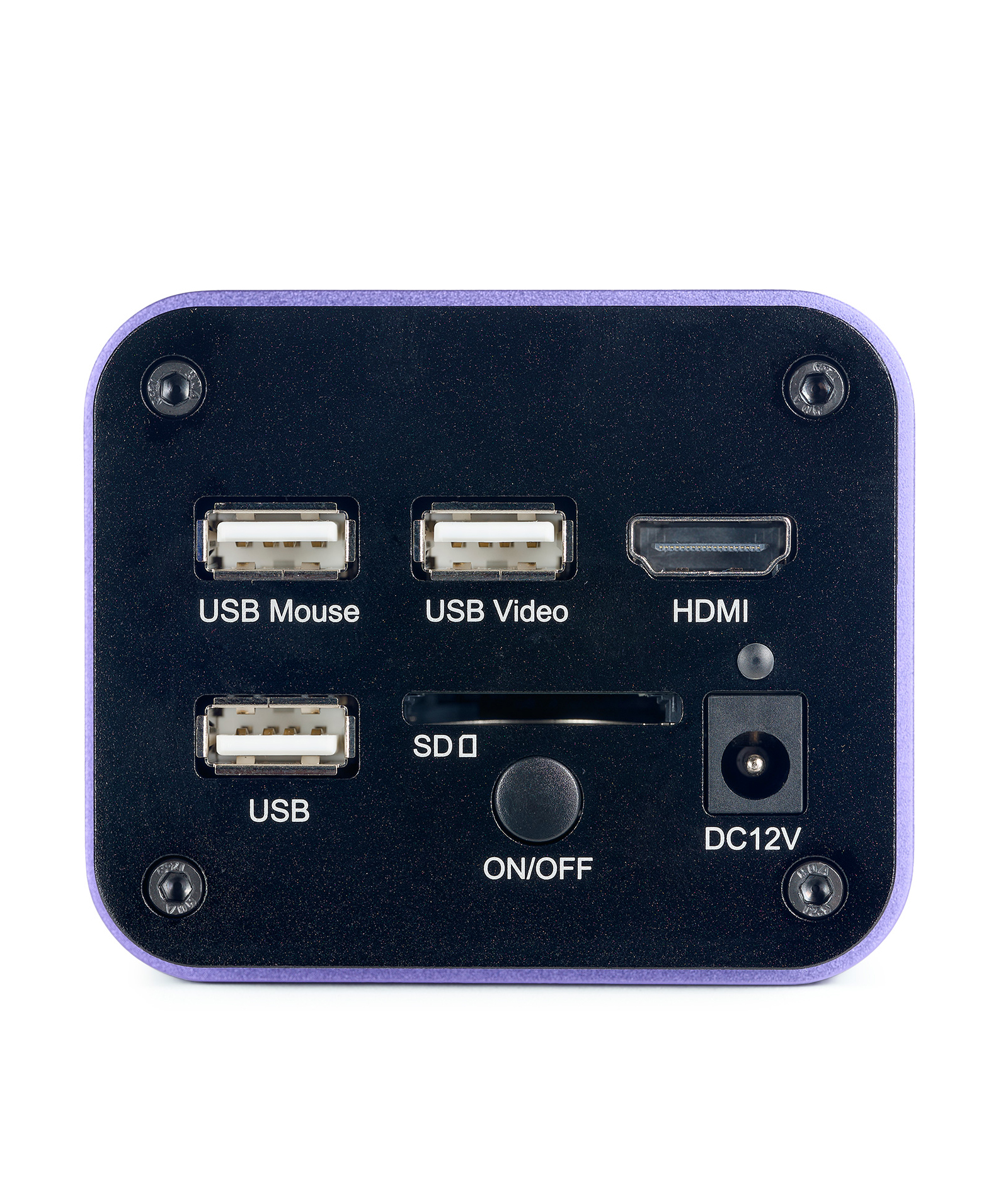

Kamera cyfrowa

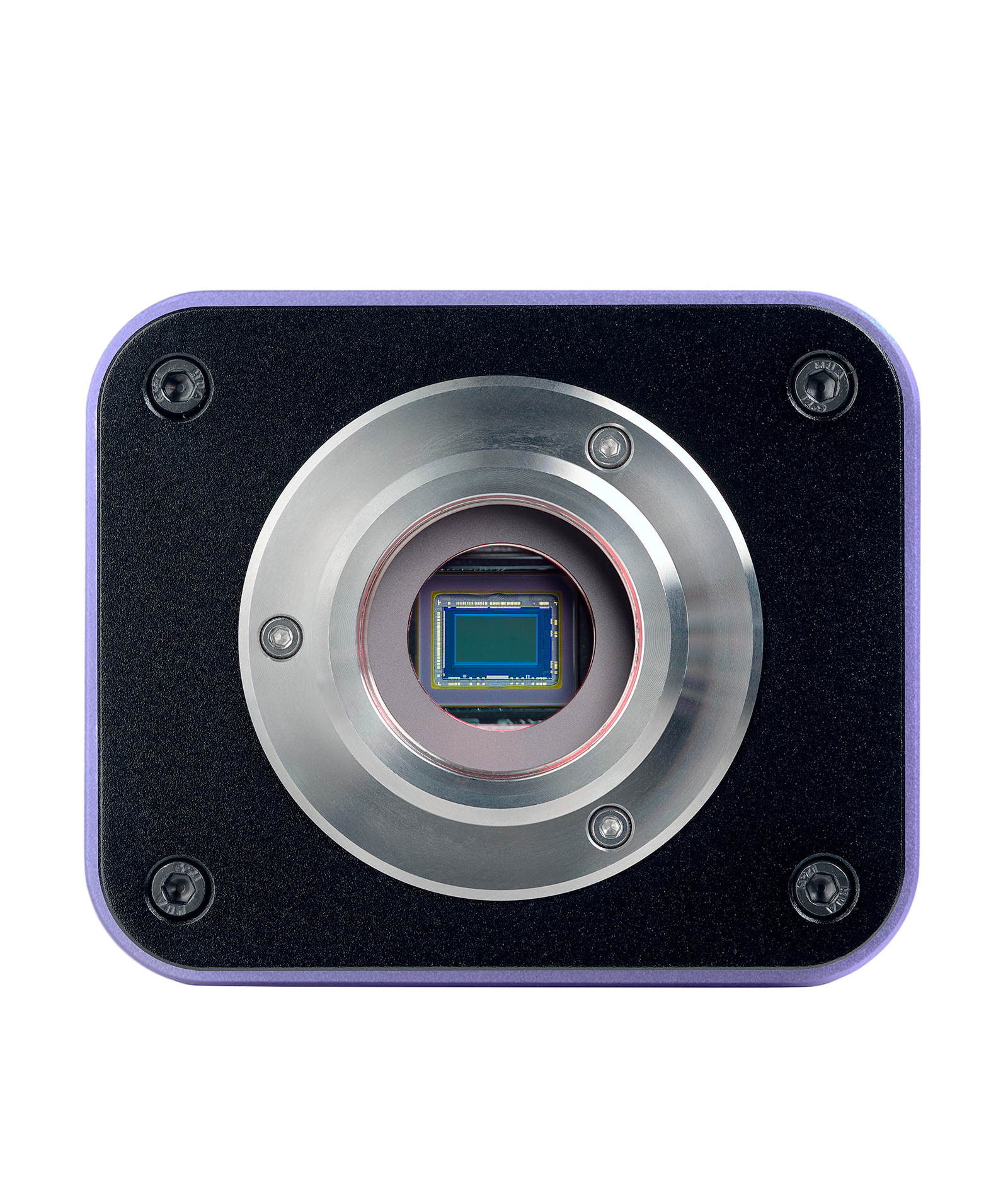

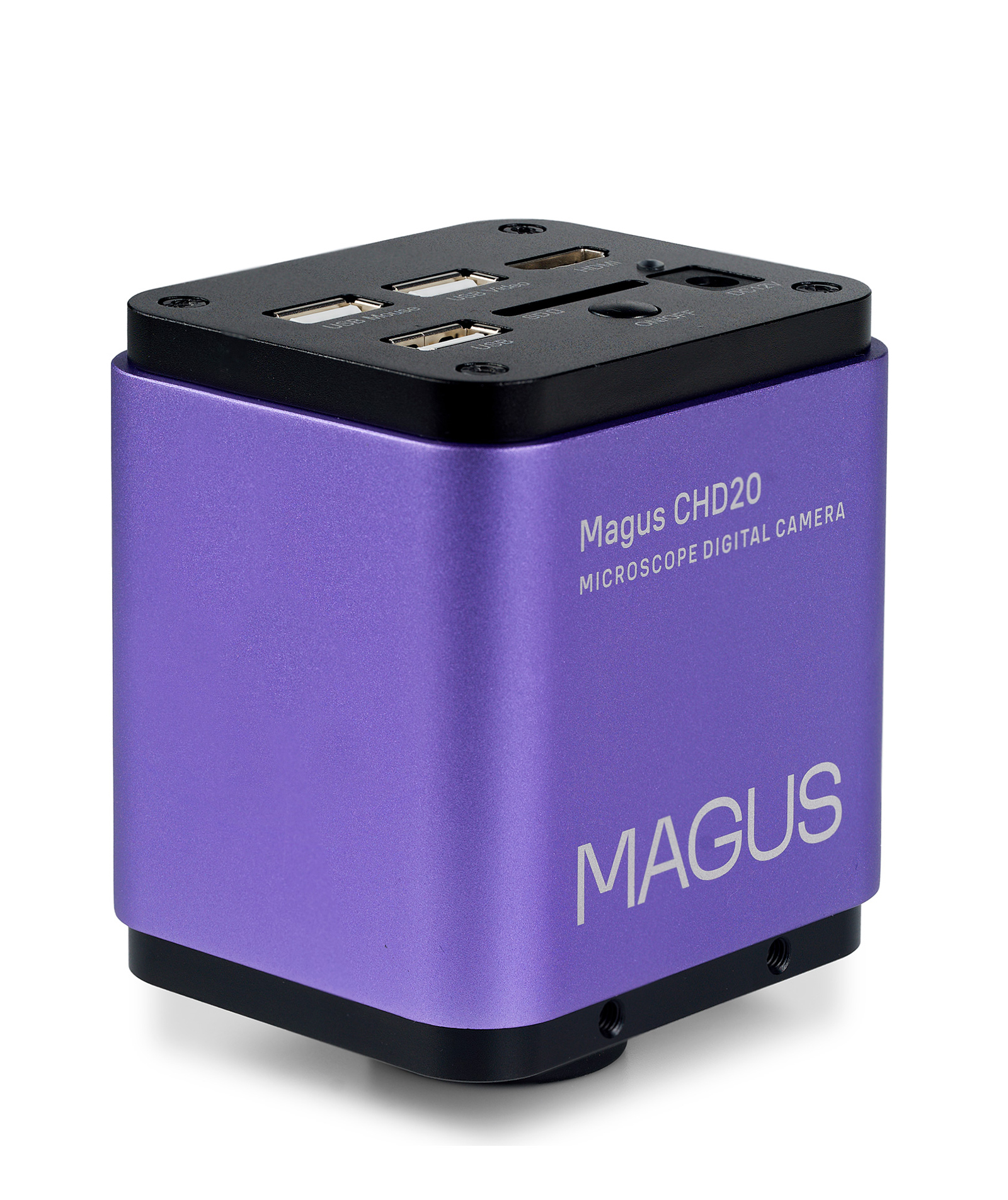

Kamera cyfrowa MAGUS CHD20 ma matrycę 2 MP i zapewnia realistyczne obrazy w jakości Full HD w rozdzielczości 1920x1080 pikseli. Kamera charakteryzuje się wysoką światłoczułością, która jest odpowiednia do pracy w świetle fluorescencyjnym. Dzięki zastosowaniu filtrów mozaikowych w kolorach podstawowych R, G, B uzyskuje się prąd ciemny o niskiej wartości i wyraźny obraz. Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez komputera. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Dodatkowy interfejs USB 2.0 umożliwia podłączenie kamery do komputera. Wideo jest nagrywane z prędkością 60 kl./s lub 50 kl./s w zależności od wyjścia wideo. Kamera łączy dużą liczbę klatek na sekundę i wysoką przepustowość HDMI, dzięki czemu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

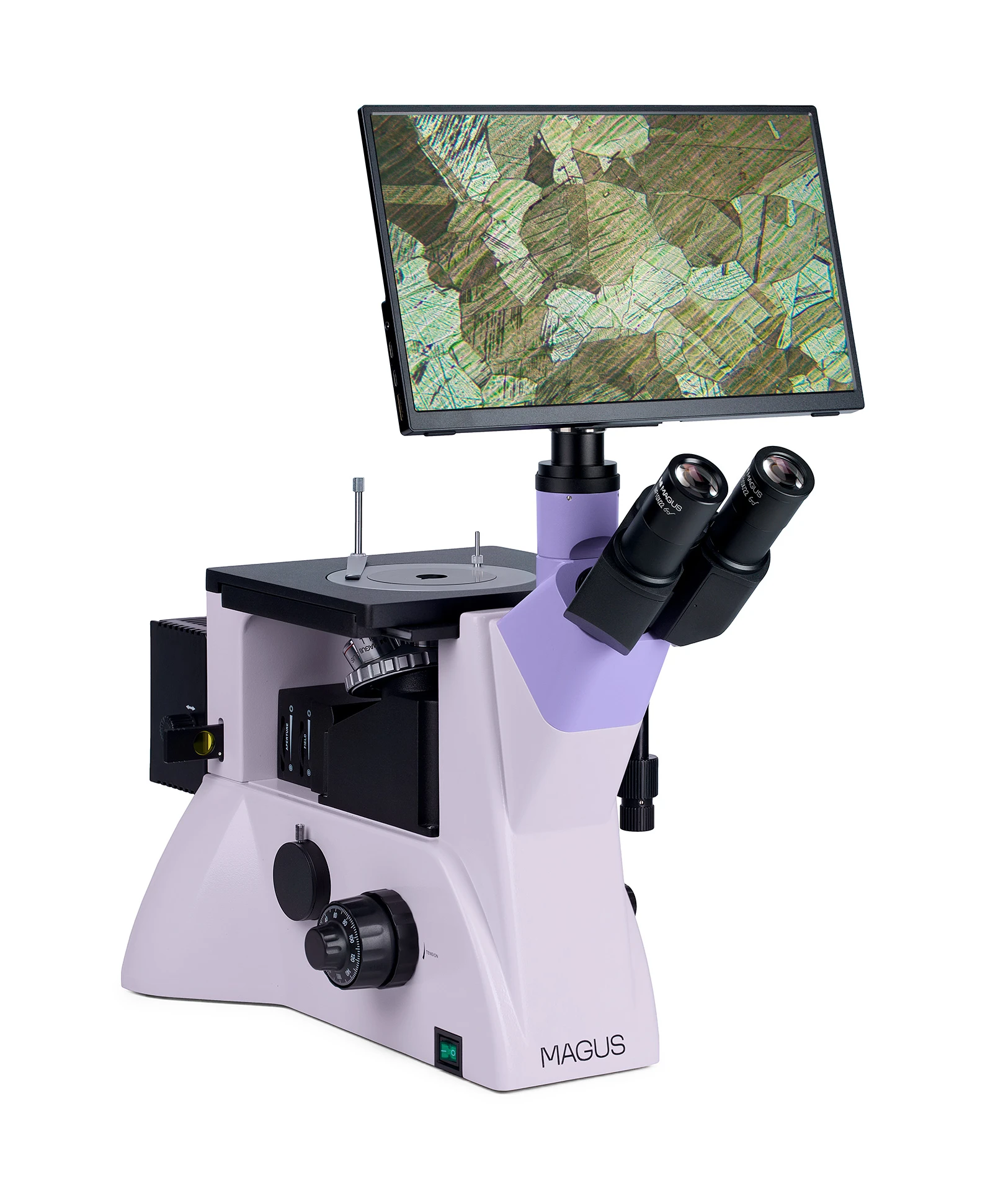

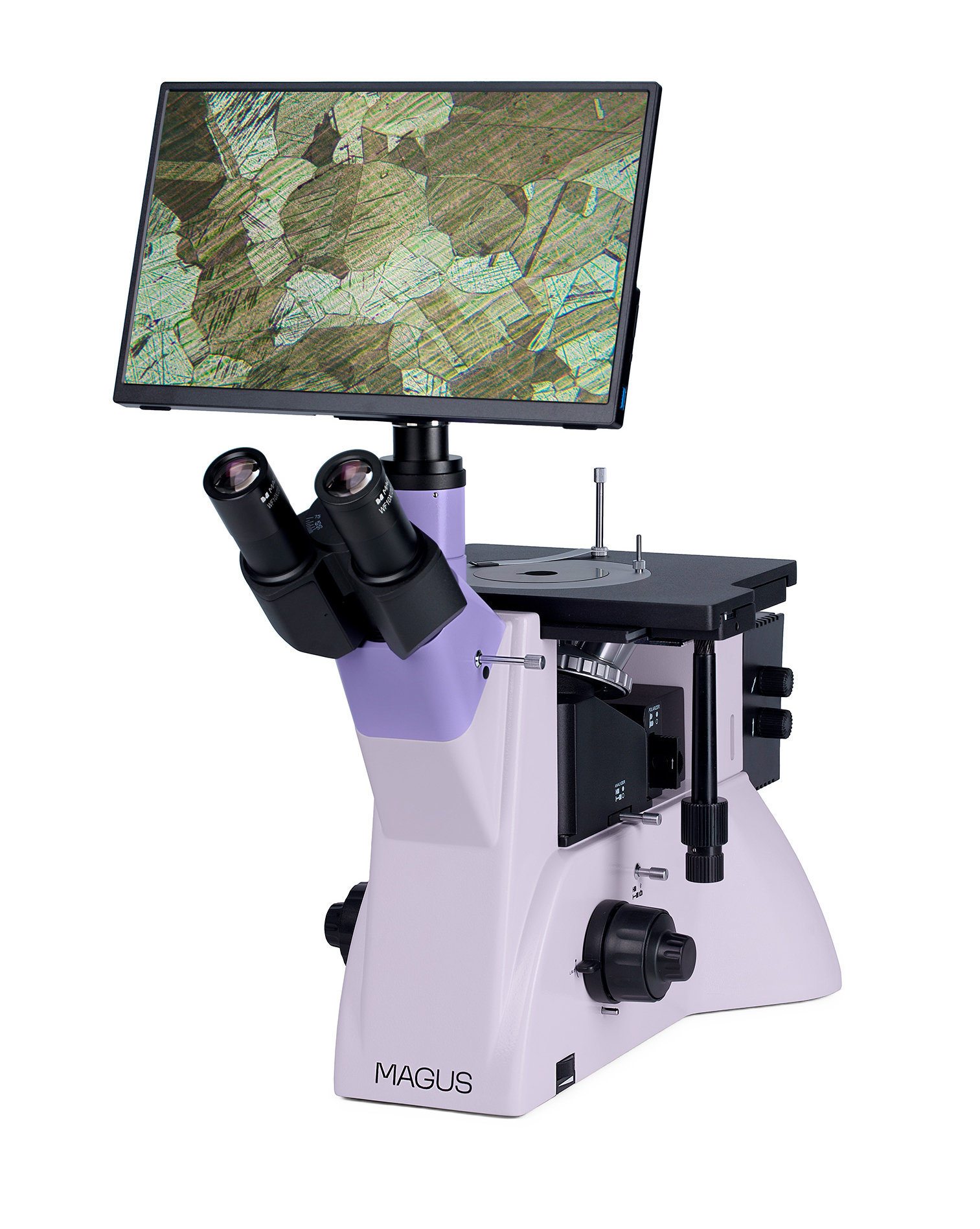

Monitor

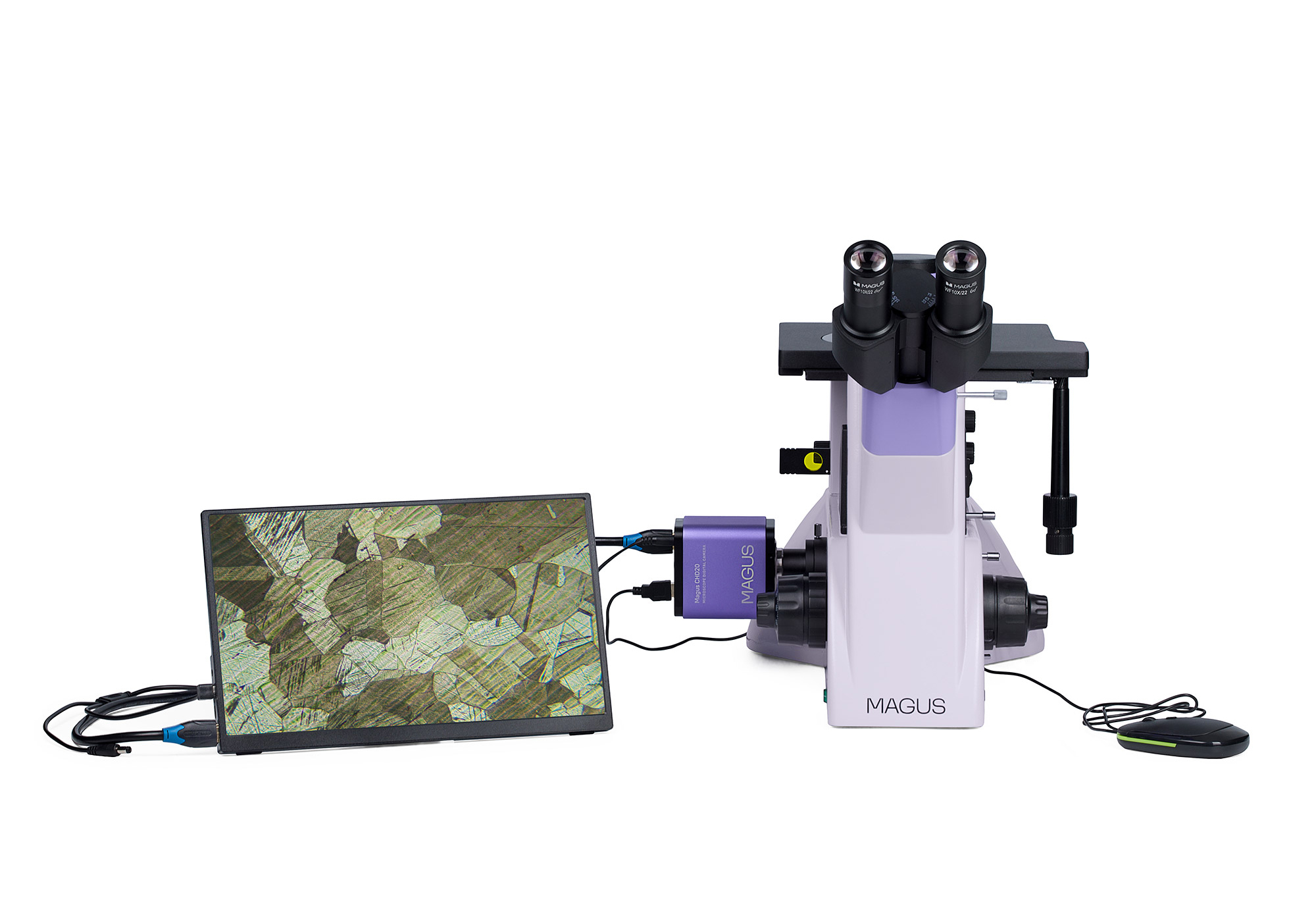

Monitory MAGUS MCD współpracują z kamerami MAGUS CHD, tworząc kompletny system obrazowania przeznaczony do mikroskopów MAGUS.
Połączenie z kamerą odbywa za pośrednictwem interfejsu HDMI. Monitor wyświetla obrazy w czasie rzeczywistym. Jego ekran LCD z matrycą IPS wyróżnia się szerokim kątem wyświetlania, wysoką jasnością i dobrym kontrastem. Obraz nie ulega zniekształceniu nawet wtedy, gdy ogląda się go pod dużym kątem. Rozmiar ekranu to 13,3”.

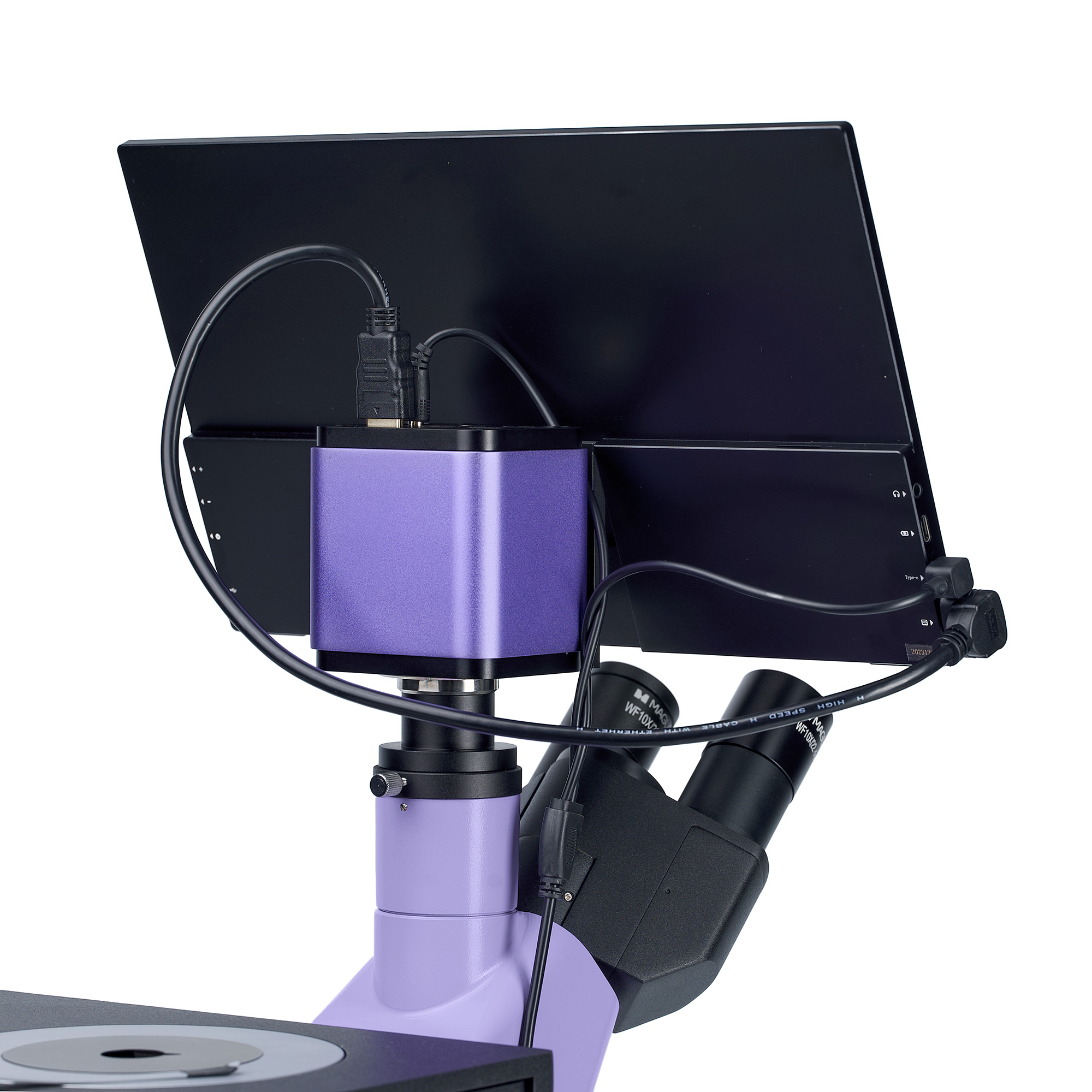

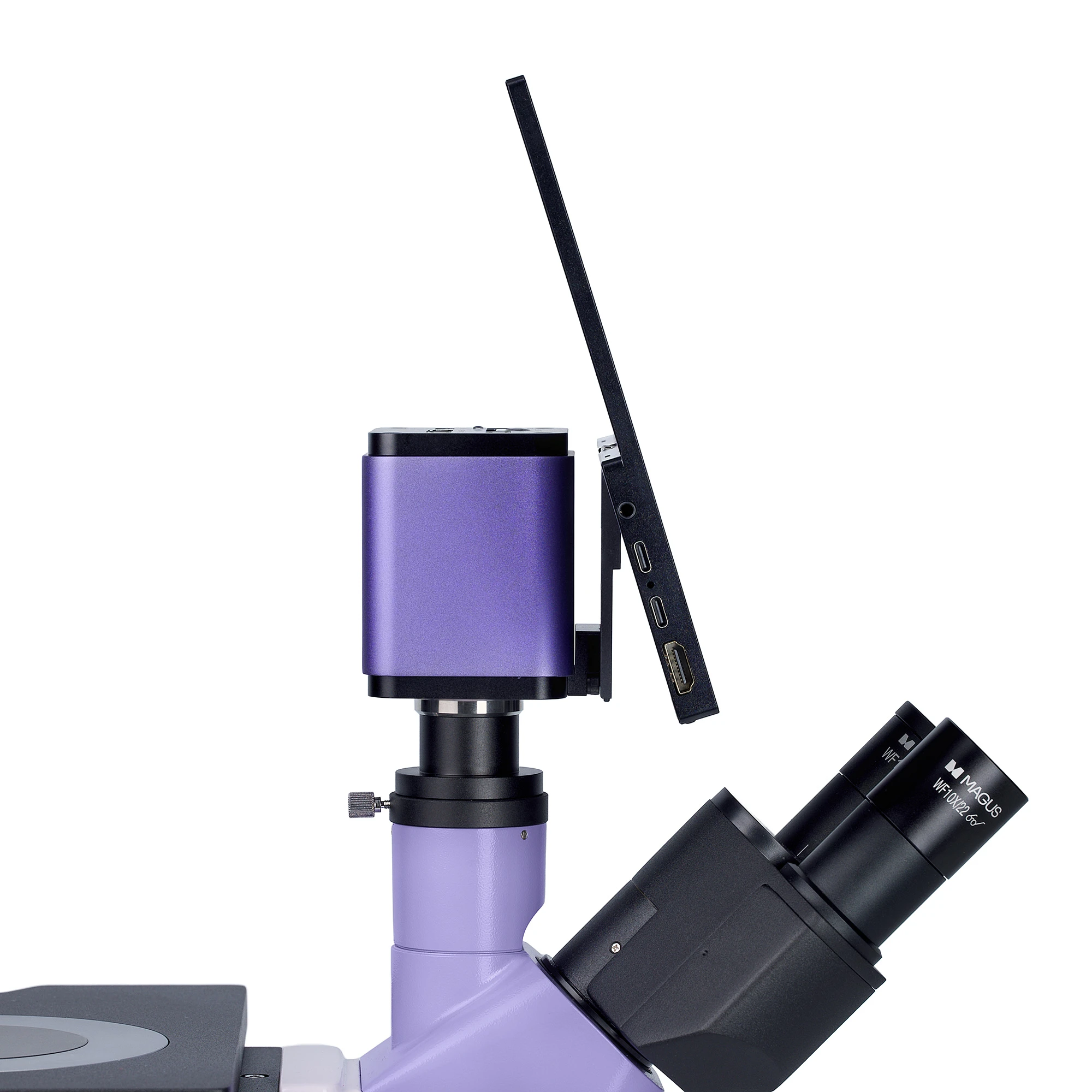

Monitor można ustawić na płaskiej powierzchni, używając składanej podstawki, lub zamocować bezpośrednio do kamery lub na statywie.
Układ optyczny

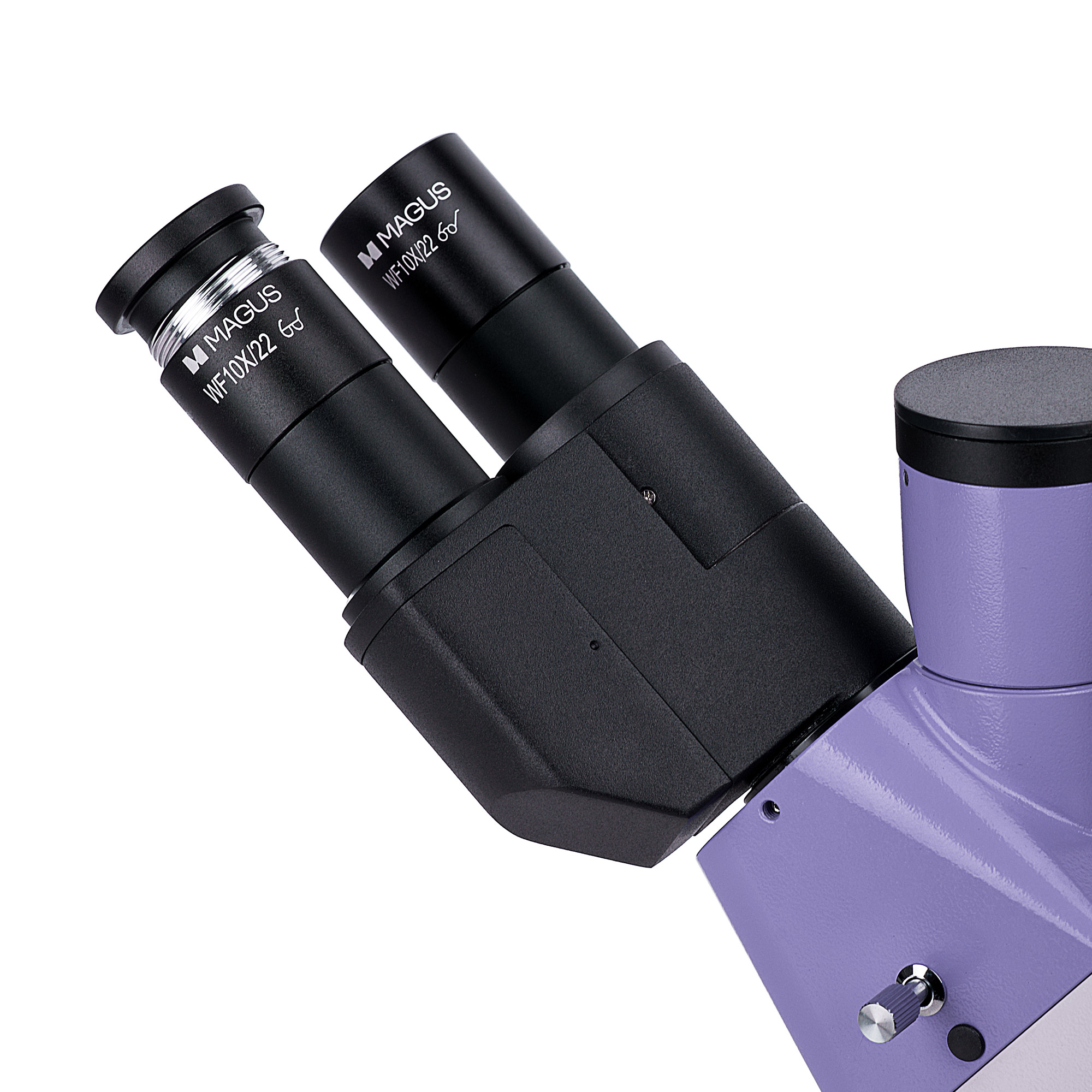

Mikroskop ma głowice trój okularową o specjalnej budowie – położenie okularów można regulować oraz obracać je o 180°. Cyfrową kamerę montuje się w bocznym gnieździe kamery na korpusie mikroskopu, a w trzeciej tubie na głowicy mikroskopu montuje się monitor. Kostka światłodzieląca na korpusie – 100:0/0:100, na głowicy trójokularowej 50:50 i 100.

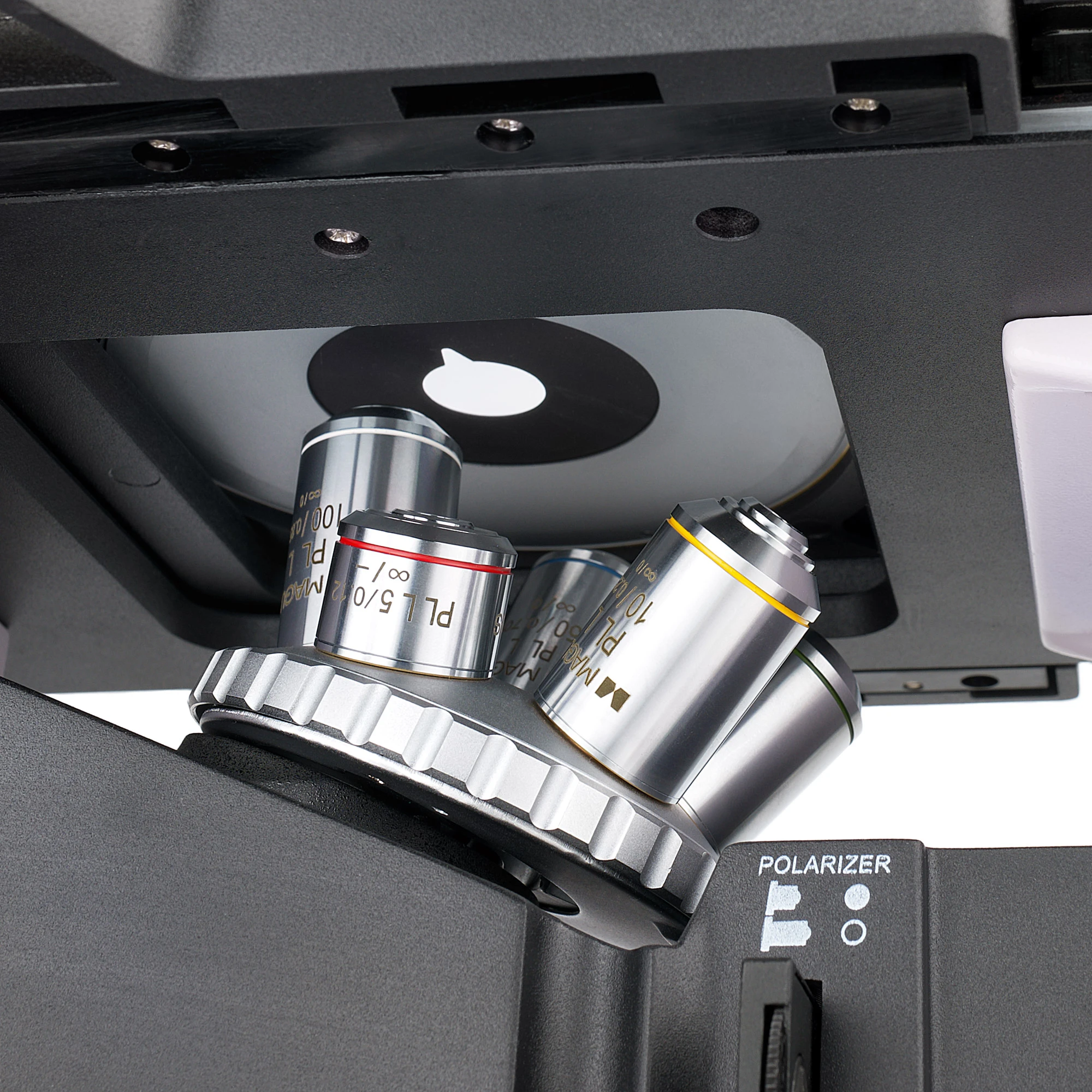

Pod badanym preparatem umieszczono miskę rewolwerową z gniazdami na 5 obiektywów (wszystkie one są dostępne w konfiguracji podstawowej). Wszystkie obiektywy to obiektywy planarno-achromatyczne z korekcją do nieskończoności o dużej odległości roboczej. Zamiast poszczególnych obiektywów dostarczonych w zestawie można stosować dodatkowy obiektyw. W konfiguracji podstawowej mikroskop ma powiększenie w zakresie od 50 do 1000 razy.
Oświetlenie

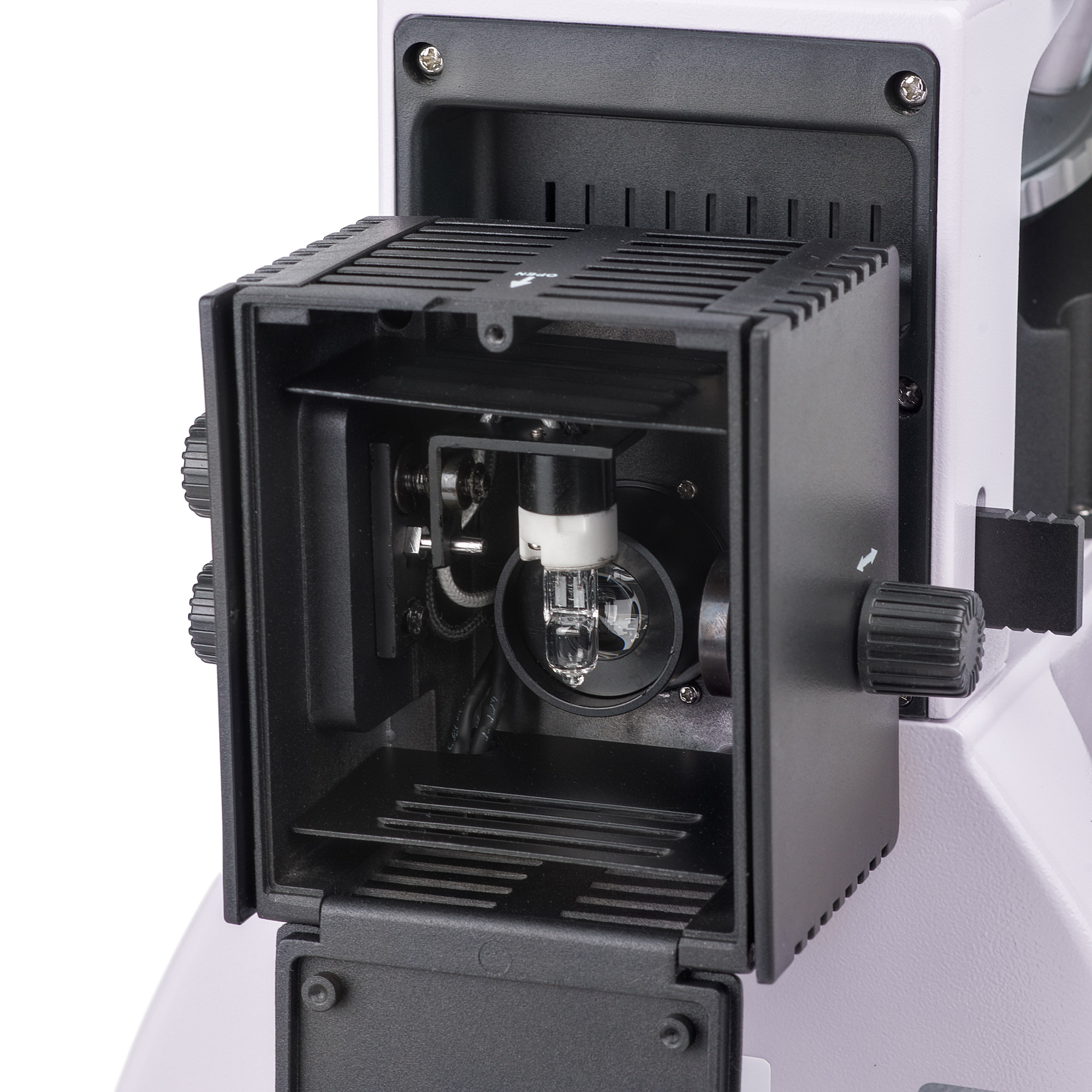

Oświetlacz światłem odbitym ma żarówkę halogenową o mocy 30 W z regulacją jasności. Źródło światła ma zasilanie sieciowe. Jest wystarczająco jasne, aby prowadzić obserwacje przy użyciu wszystkich dołączonych obiektywów metodami jasnego pola lub polaryzacji. Istnieje opcja ustawienia oświetlenia Köhlera, a źródło oświetlenia jest wycentrowane względem trzech osi. Do zmiany odwzorowania kolorów w zastosowaniach związanych z fotografią mikroskopową można użyć kolorowych filtrów. Przyrząd jest wyposażony w urządzenia do polaryzacji: analizator i polaryzator – oba są wyjmowane.

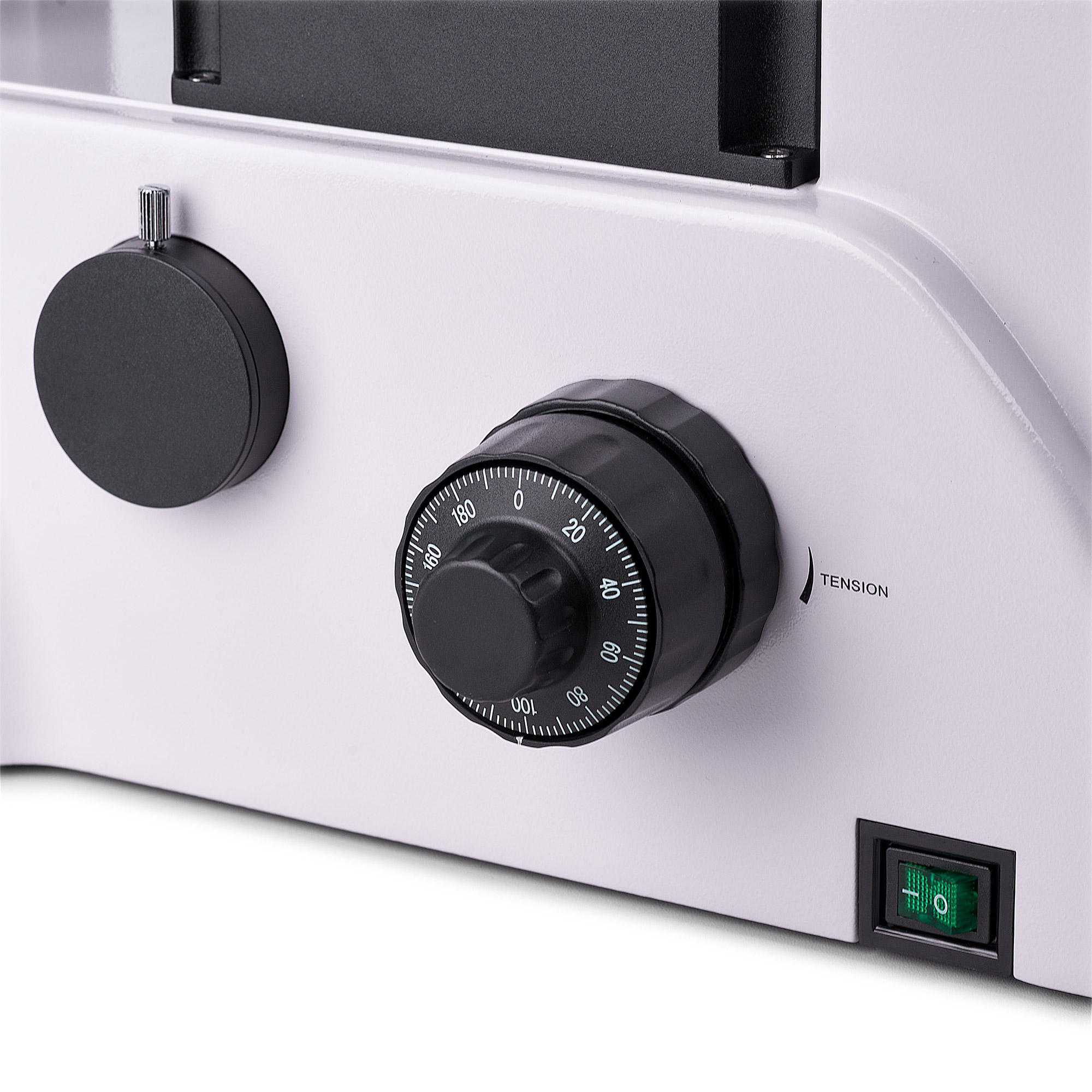

Stolik i mechanizm regulacji ostrości

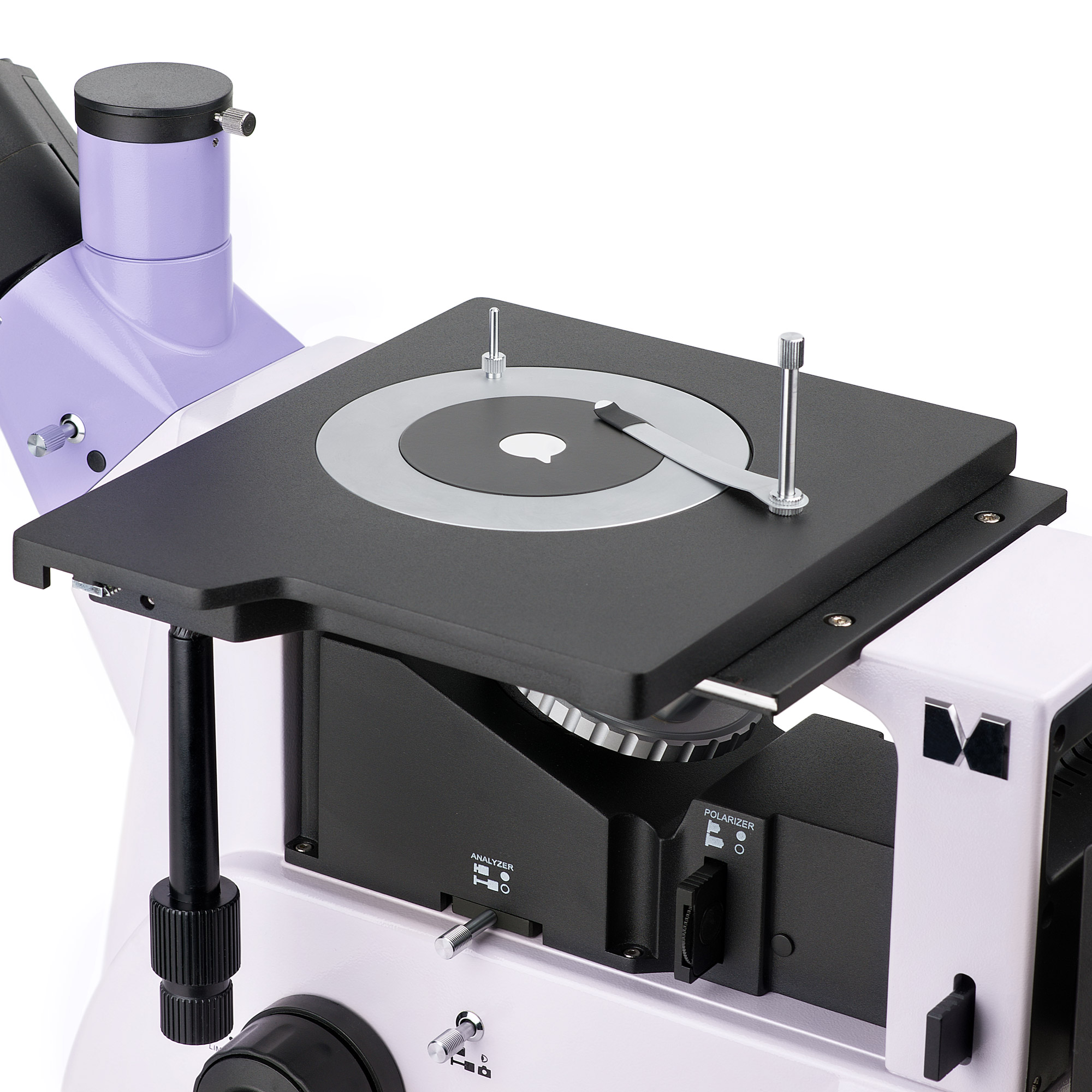

Przyrząd ma okrągłą płytkę stolika z otworem 10 mm, 20 mm lub 30 mm, którą wkłada się do stolika. Preparat mocuje się przy użyciu uchwytu do preparatów. Stolik ma dość duże wymiary (242x200 mm) i porusza się z zamocowanym preparatem wzdłuż dwóch osi. Ostrość obrazu można regulować za pomocą pokręteł zgrubnej i precyzyjnej regulacji ostrości. Istnieje możliwość regulacji napięcia pokrętła regulacji zgrubnej oraz jego zablokowania.
Akcesoria
Dodatkowe akcesoria pozwalają wykorzystać pełny potencjał mikroskopu MAGUS Metal V700. W sprzedaży są dostępne okulary, obiektywy planarno-achromatyczne o dużej odległości roboczej, preparaty kalibracyjne oraz cyfrowe kamery.
Najważniejsze właściwości mikroskopu:
- Badanie dużych i ciężkich preparatów metodami jasnego pola i polaryzacji; tylko jedna strona preparatu musi być spreparowana
- Duży stolik, okrągłe, obracane płytki z otworami 10 mm, 20 mm i 30 mm
- Głowicę trójokularową można obracać w zakresie 180° podczas montażu
- Dwie opcje mocowania cyfrowej kamery i monitora: w głowicy trójokularowej z kostką światłodzielącą 50:50 i 100 lub w korpusie mikroskopu z kostką światłodzielącą 100:0 lub 0:100
- Obserwacje w świetle odbitym, źródło oświetlenia – żarówka halogenowa o mocy 30 W z regulacją jasności

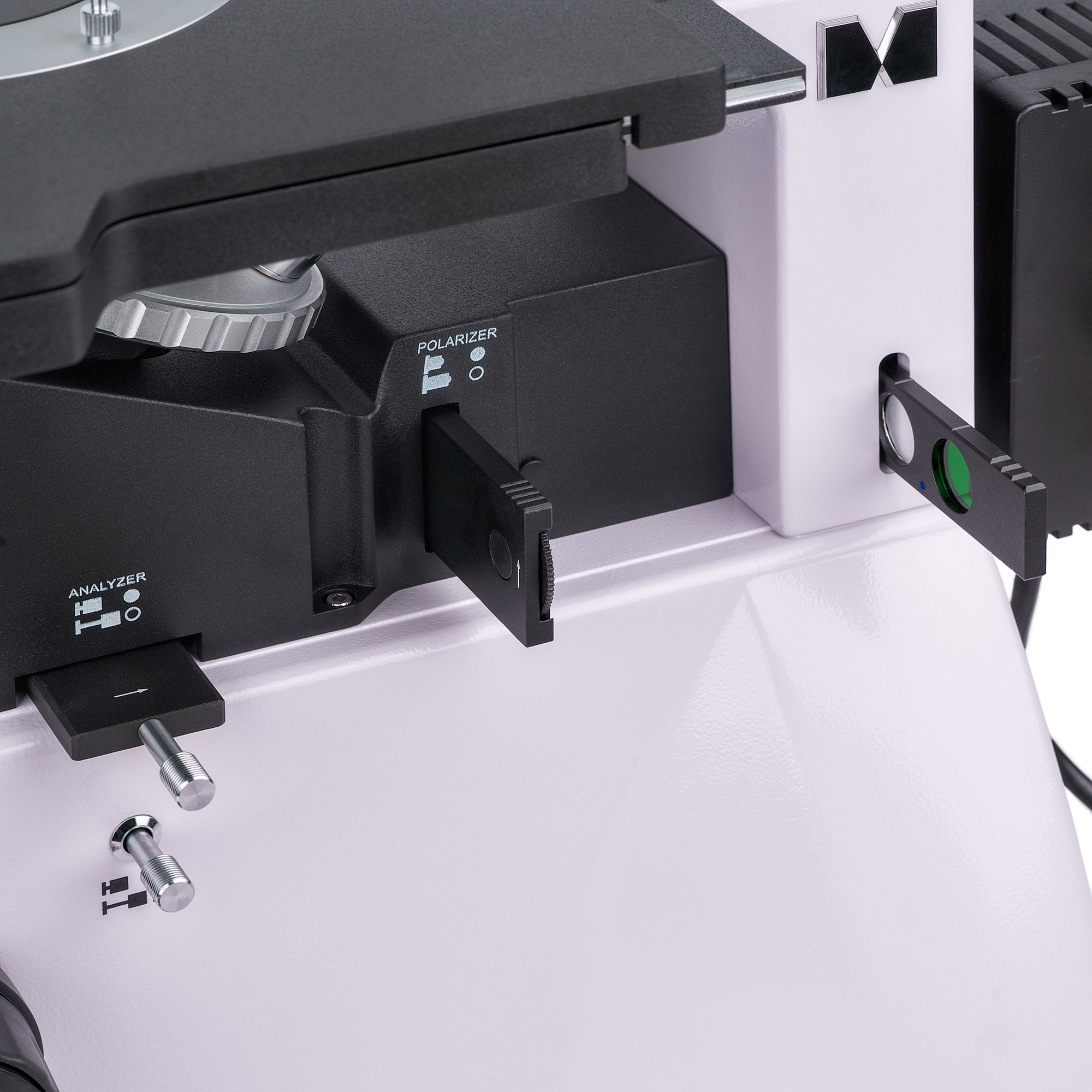

- Ustawianie oświetlenia Köhlera, wyjmowany analizator i polaryzator oraz źródło oświetlenia, które można wycentrować
- Duży wybór kompatybilnych akcesoriów w celu poszerzenia możliwości mikroskopu
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie bez konieczności połączenia z komputerem za pośrednictwem interfejsu HDMI. Można podłączyć ją do komputera poprzez interfejs USB 2.0
- Rozdzielczość kamery wynosi 1920x1080 pikseli – to idealny wybór do wyświetlania obrazów na monitorze Full HD
- 60 kl./s lub 50 kl./s w zależności od wyjścia wideo podczas obserwacji poruszających się preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

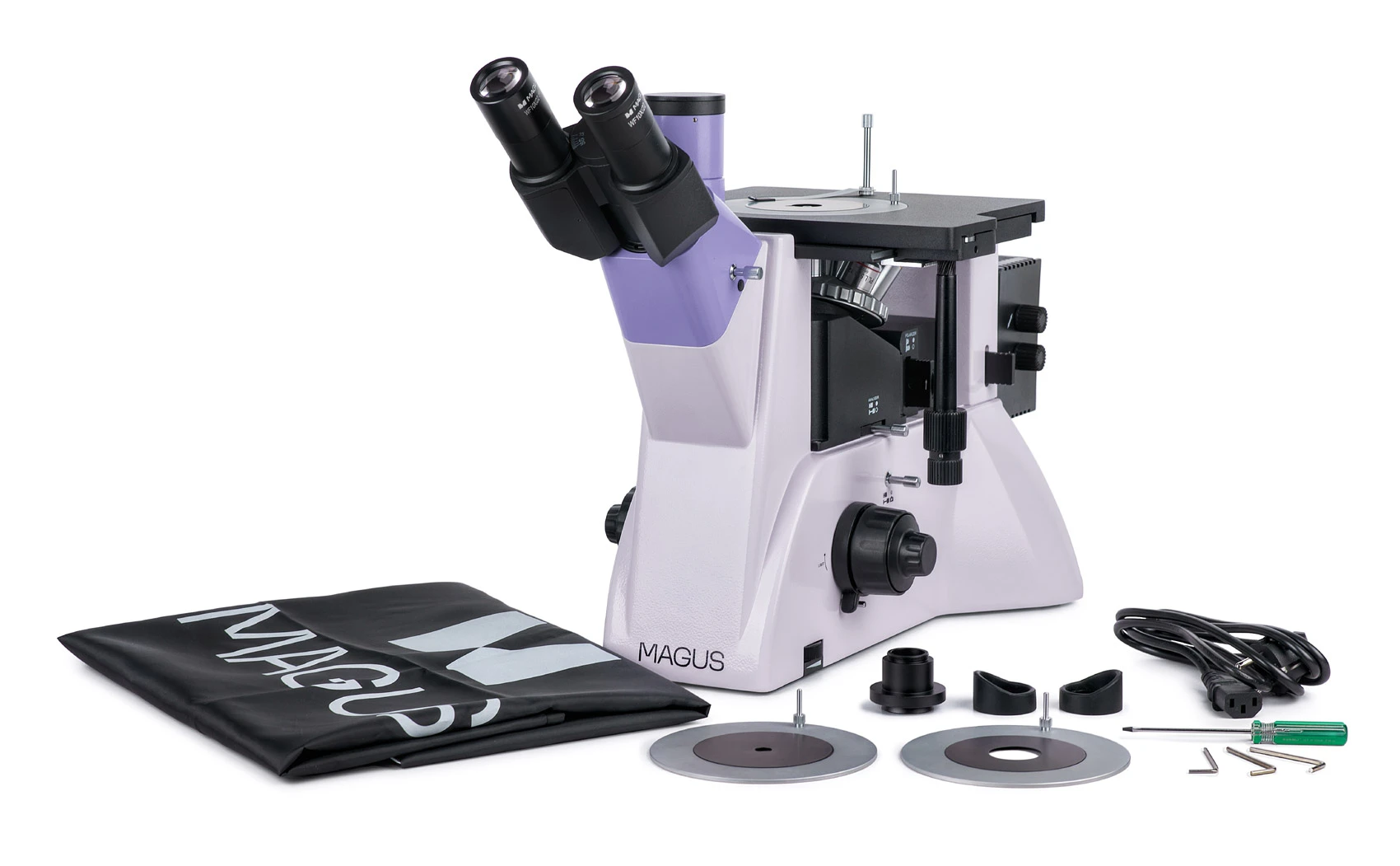

Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD20 (kamera cyfrowa, przewod HDMI (1,5 m), przewód USB 2.0 (2 m), mysz USB, karta pamieci SD 32 GB, zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
- Monitor LCD MAGUS MCD20
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10?/0,25 WD 20,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20?/0,40 WD 8,80 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50?/0,70 WD 3,68 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40?/0,60 WD 3,98 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD 2,08 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
- Preparat kalibracyjny
| Marka | MAGUS |
| Gwarancja | 5 lat |
| EAN | 5905555018461 |
| Rozmiar opakowania (dł. x szer. x gł.) | 49x34x68 cm |
| Masa przesyłki | 19.25 kg |
| === Ogranicznik === | Monitor |
| Typ | cyfrowy, lekki/optyczny, metalurgiczny |
| Typ głowicy mikroskopu | trójokularowa, wyświetlacz cyfrowy/monitor PC |
| Głowica | Siedentopf, obracana o 180° |
| Kąt nachylenia głowicy | 45° |
| Powiększenie, x | 50 — 1000 |
| Powiększenie | od 800x do 1280x |
| Powiększenie, x (opcjonalnie) | 50–1250/1500/2000/2500 |
| Średnica tubusu okularu, mm | 30 |
| Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (suchy); odległość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
| Rewolwer | 5 obiektywów |
| Odległość robocza, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Rozstaw źrenic, mm | 48 — 75 |
| Stolik, mm | 242x200 |
| Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 30/30 |
| Stolik, mm | dwuosiowy, mechaniczny, okrągła, obracana płyta stolika O130 mm z otworami O10 mm, O20 mm i O30 mm |

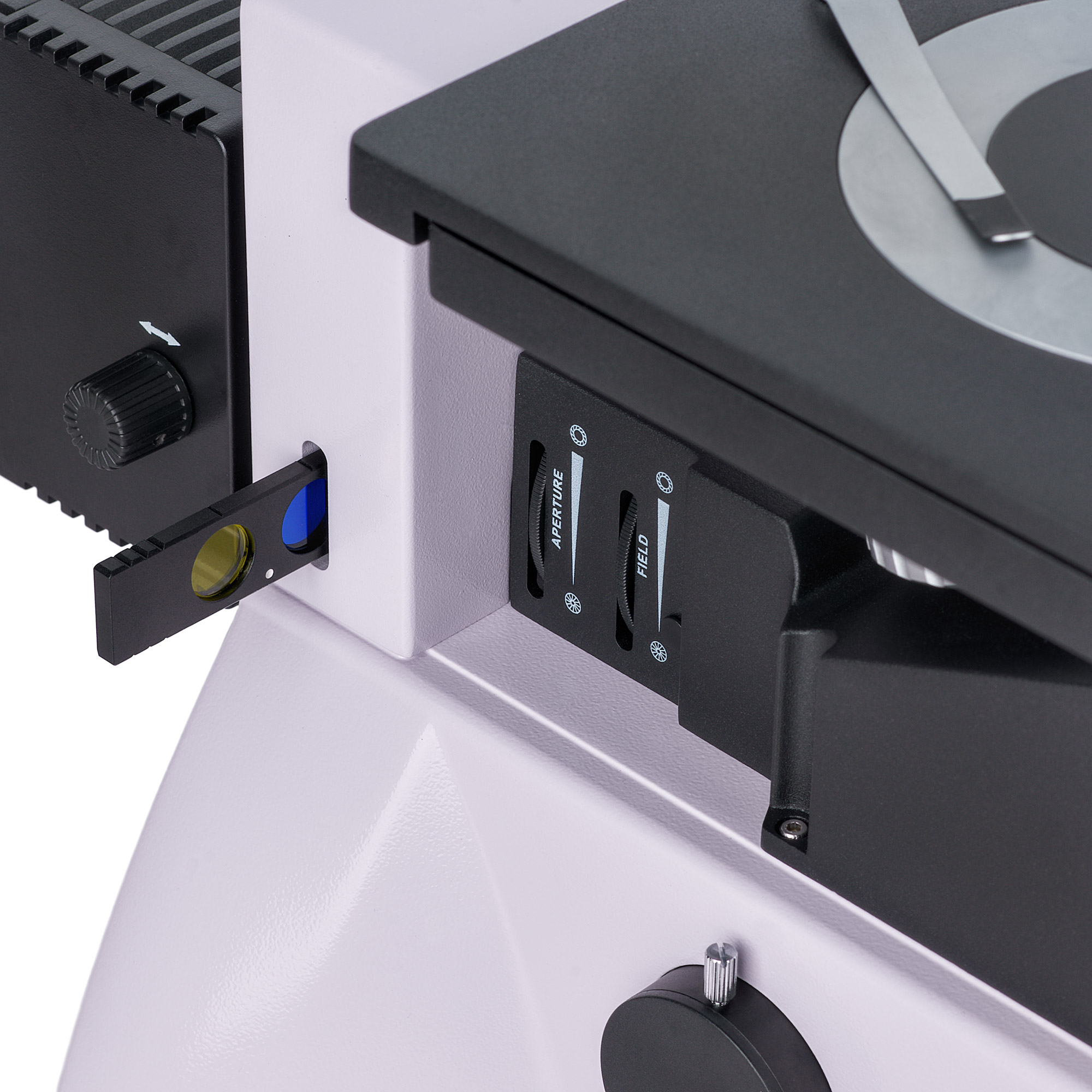

| Diafragma | wbudowana aperturowa i pola |
| Regulacja ostrości | współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości i pokrętłem blokady), i precyzyjny (0,002 mm) |
| Korpus | stop aluminium CNC |
| Oświetlenie | halogenowe |
| Regulacja jasności | yes |
| Zasilanie | 220±22 V, 50 Hz, AC 110–220 V, DC 5–12 V/1 A (Typ-C), zasilanie sieciowe AC |
| Typ źródła oświetlenia | 12 V/30W |
| Filtry | światła zielonego, niebieskiego, żółtego, matowy |
| Zakres temperatur, °C | -15 — 55 |
| Zakres temperatur, °C | 5 — 35 |
| Dodatkowe cechy | wyjmowany analizator i polaryzator |
| Możliwość podłączenia dodatkowych urządzeń | mysz komputerowa (USB), pamięć flash (USB) |
| Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
| Poziom trudności składania i montażu | skomplikowane |
| Zastosowanie | metalurgiczny |
| Umiejscowienie źródła oświetlenia | dolne (światło odbite) |
| Metoda badania | jasnego pola, polaryzacja |
| Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
| Czujnik | Sony Exmor/Starvis CMOS |
| Kolorowa/monochromatyczna | kolorowa |
| Megapiksele | 2 |
| Maksymalna rozdzielczość, piksele | 1920x1080 |
| Rozmiar matrycy | 1/2" (7,2x4,05 mm) |
| Rozmiar piksela, µm | 3.75x3.75 |
| Złącza interfejsu | HDMI 1,4, USB 2.0 |
| Karta pamięci | SD do 32 GB |
| Światłoczułość | 1175 mV z 1/30 s |
| Współczynnik sygnału/szumu | 0,15 mV przy 1/30 s |
| Czas naświetlania | 0,04 ms – 1000 ms |
| Nagrywanie filmów | yes |
| Liczba klatek na sekundę, kl./s przy rozdzielczości | 50 przy 1920x1080 (USB), 60 przy 1920x1080 (HDMI) |
| Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
| Format obrazu | *.jpg, *.tif |
| Format plików wideo | *.h264/*.h265, *.mp4 |
| Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
| Typ migawki | ERS (przysłona elektroniczna) |
| Oprogramowanie | HDMI: wbudowane; USB: MAGUS View |
| Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, RJ45, monitor 19-calowy lub większy |
| Typ montażu | montaż typu C |
| Zasilanie kamery | zasilacz prądu stałego 12 V, 1 A |
| Specyfikacje zasilacza DC | wejście: napięcie AC 100–240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A |
| Zakres temperatury pracy kamery, °C | -10 — 50 |
| Zakres wilgotności pracy, % | 10 — 90 |
| Zakres wilgotności pracy, % | 30 — 80 |
| Typ matrycy | IPS |
| Przekątna wyświetlacza, cale | 13.3 |
| Rozdzielczość wyświetlacza, px | 1920x1080 (Full HD) |
| Format obrazu | 16:9 |
| Jasność, cd/m2 | 400 |
| Liczba wyświetlanych kolorów | 16,7 mln |
| Kontrast | 1000:1 |
| Poziomy/pionowy kąt widzenia, ° | 178/178 |
| Rozmiar widocznego obszaru ekranu (szer. x wys.), mm | 295x165 |
| Rozmiar piksela (szer. x wys.), mm | 0,154x0,154 |
| Częstotliwość źródła optycznego, Hz | 60 |
| Typ podświetlenia matrycy | dioda LED |
| Żywotność podświetlenia LED, h | 50000 |
| Interfejs | HDMI |
| Zużycie energii, W | 12 (maks.) |
