UPS EVER SINLINE RT 1600

UPS SINLINE RT to najnowsza seria zaawansowanych technologicznie zasilaczy przeznaczonych dla zabezpieczenia zasilania serwerów, małych sieci komputerowych i stacji roboczych, jak również innych urządzeń elektrycznych, elektronicznych i informatycznych. Dzięki uniwersalnemu rozwiązaniu obudowy (Rack/Tower) w prosty i szybki sposób możliwa jest zmiana sposobu instalacji urządzenia.

Wbudowany układ automatycznej regulacji napięcia sieciowego AVR (podwyższający i obniżający) umożliwia dostosowanie nieprawidłowego napięcia wejściowego do poziomu akceptowalnego przez odbiorniki (bez użycia akumulatorów).



Charakterystyka:

- obudowa rack/tower

- system regulacji napięcia sieciowego AVR (podwyższający i obniżający)

- graficzny wyświetlacz LCD

- układ ładowania akumulatorów z kompensacją termiczną

- predykcja czasu podtrzymania - określanie czasu autonomii UPS w czasie rzeczywistym

- zimny start

- możliwość wymiany baterii przez użytkownika

- interfejs sieciowy w standardzie (obsługa protokołu SNMP, HTTP)

- interfejs komunikacyjny HID USB

- aktualizacja firmware urządzenia przez użytkownika

- oprogramowanie monitorująco-zarządzające PowerSoft



Obsługa serwisowa:

- serwis door-to-door

- 3-letnia gwarancja na elektronikę UPS

- 2-letnia gwarancja na akumulatory

- realizacja naprawy w 2 dni robocze



Parametry

Moc wyjściowa (pozorna/czynna): 1600 VA/1250 W



Dane ogólne i środowiskowe

Topologia: VI (Line-interactive)

Liczba faz napięcia (wejście/wyjście): 1/1

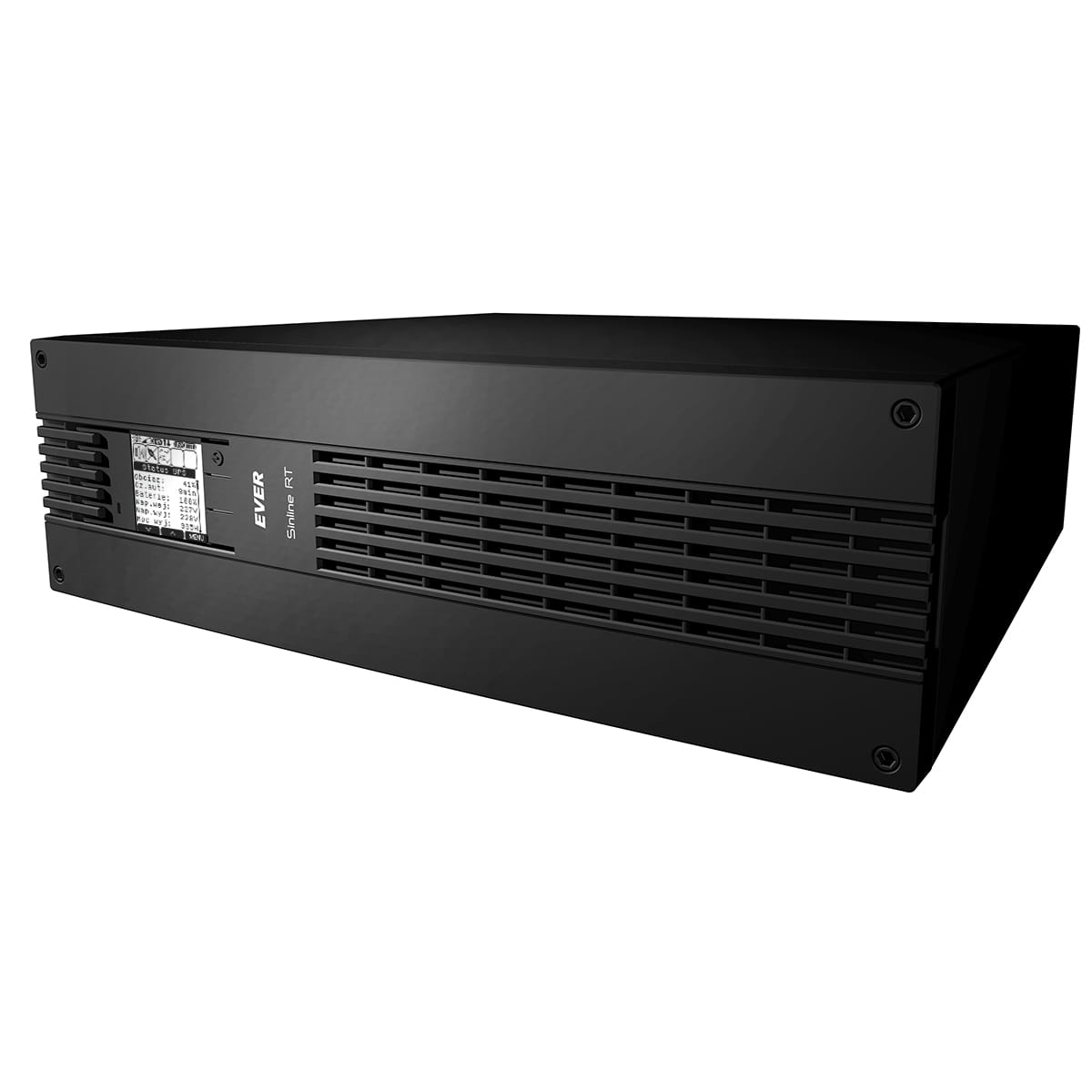

Typ obudowy: rack/tower

Temperatura pracy: 0 ÷ +40 °C

Temperatura przechowywania: 0 ÷ +45 °C

Wilgotność względna w czasie pracy: 20 ÷80 % (bez kondensacji)

Wilgotność względna w czasie przechowywania: 20 ÷ 95 % (bez kondensacji)

Wysokość n.p.m.: do 1000 m

Stopień ochrony: IP20

Środowisko pracy: pomieszczenia biurowe / przemysłowe o niskim poziomie zanieczyszczeń

Chłodzenie: wymuszone (wewnętrzne wentylatory)



Wejście

Napięcie znamionowe (wartość skuteczna): 230 V AC

Zakres napięcia wejściowego (wartości skuteczne) i tolerancja: 178 ÷281 V AC ± 2 %

Częstotliwość znamionowa napięcia wejściowego: 50 Hz

Zakres częstotliwości i tolerancja: 45 ÷55 Hz ±1 Hz

Progi przełączania sieć – UPS: 178 ÷ 281 V AC ± 2 %



Wyjście

Napięcie znamionowe (wartość skuteczna): 230 V AC

Zakres napięcia wyjściowego (wartości skuteczne) i tolerancja – praca sieciowa: 195 ÷253 V AC ± 2 %

Zakres napięcia wyjściowego (wartości skuteczne) i tolerancja – praca rezerwowa: 230 V AC ± 5 %

Automatyczna regulacja napięcia (AVR): ± 10 %

Kształt napięcia wyjściowego (przy pracy rezerwowej / sieciowej): sinusoidalny / Tak jak na wejściu

Częstotliwość znamionowa napięcia wyjściowego: 50 Hz

Zakres częstotliwości (tolerancja) – praca sieciowa: synchronicznie z siecią

Zakres częstotliwości (tolerancja) – praca rezerwowa: 50 Hz ±1Hz

Filtracja napięcia wyjściowego: filtr przeciwzakłóceniowy RFI/EMI, tłumik warystorowy

Progi przełączania UPS – sieć: 183 ÷ 276 V AC ± 2 %

Czas przełączenia na pracę rezerwową: < 3 ms

Czas powrotu na pracę sieciową: 0 ms

Przeciążalność: >105 % - 15 s (wyłączenie UPS)



Akumulatory i czasy podtrzymania

Akumulatory wewnętrzne: 12 V / 7 Ah VRLA

Liczba akumulatorów wewnętrznych: 4

Dopuszczalna całkowita pojemność akumulatorów wewnętrznych: 7 Ah

Czas podtrzymania z baterii wewnętrznych ( 100 % / 80 % / 50 % Pmax): 3/4/8 min.

Napięcie nominalne obwodu DC: 48 V DC

Maksymalny czas ładowania baterii wewnętrznych (po 80% wyładowaniu): 4h



Parametry mechaniczne

Wymiary - Rack (wys. x szer. x gł.): 132 x 440 x 460 mm

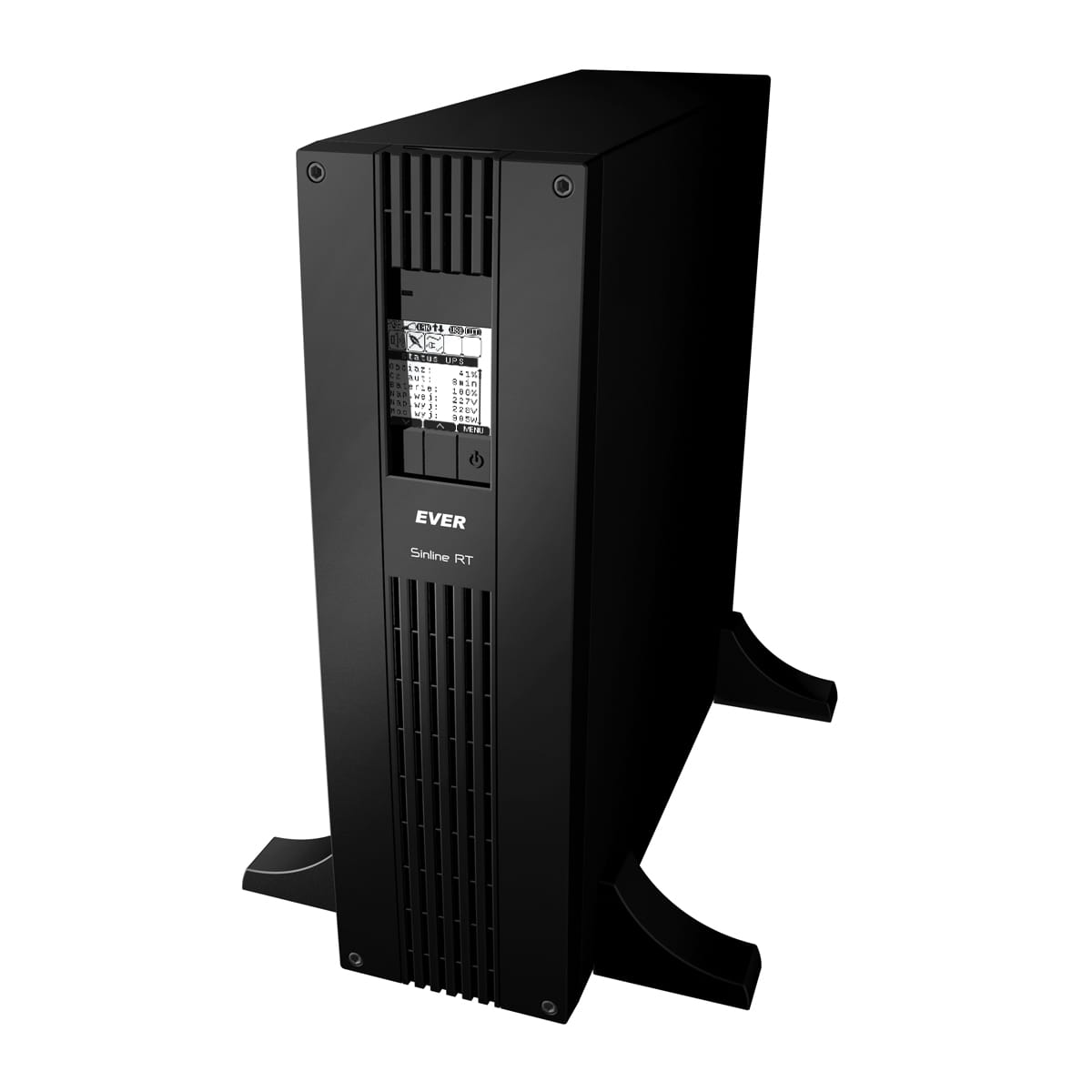

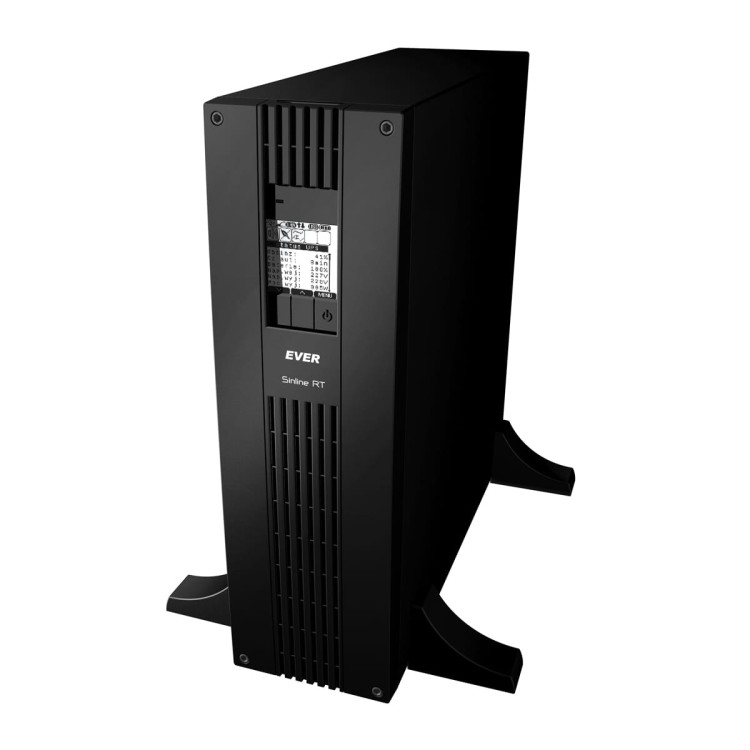

Wymiary - Tower (wys. x szer. x gł.): 440 x 132 x 460 mm(zasilacz); 450 x 304 x 460 mm (zasilacz + podstawki)

Masa zasilacza: 22 kg

Masa transportowa (brutto): 24,5 kg

Pozycja transportu: pozioma

Maksymalna długość przewodów wyjściowych:



Zabezpieczenia

Zabezpieczenie wejściowe: przeciwzwarciowe (bezpiecznik automatyczny 10 A / 250 V AC), przeciwprzepięciowe

Zabezpieczenie wyjściowe: elektroniczne – przeciwzwarciowe i przeciążeniowe

Zabezpieczenia wejścia DC (akumulatory wewnętrzne): zabezpieczenie nadprądowe



Wyposażenie i funkcje dodatkowe

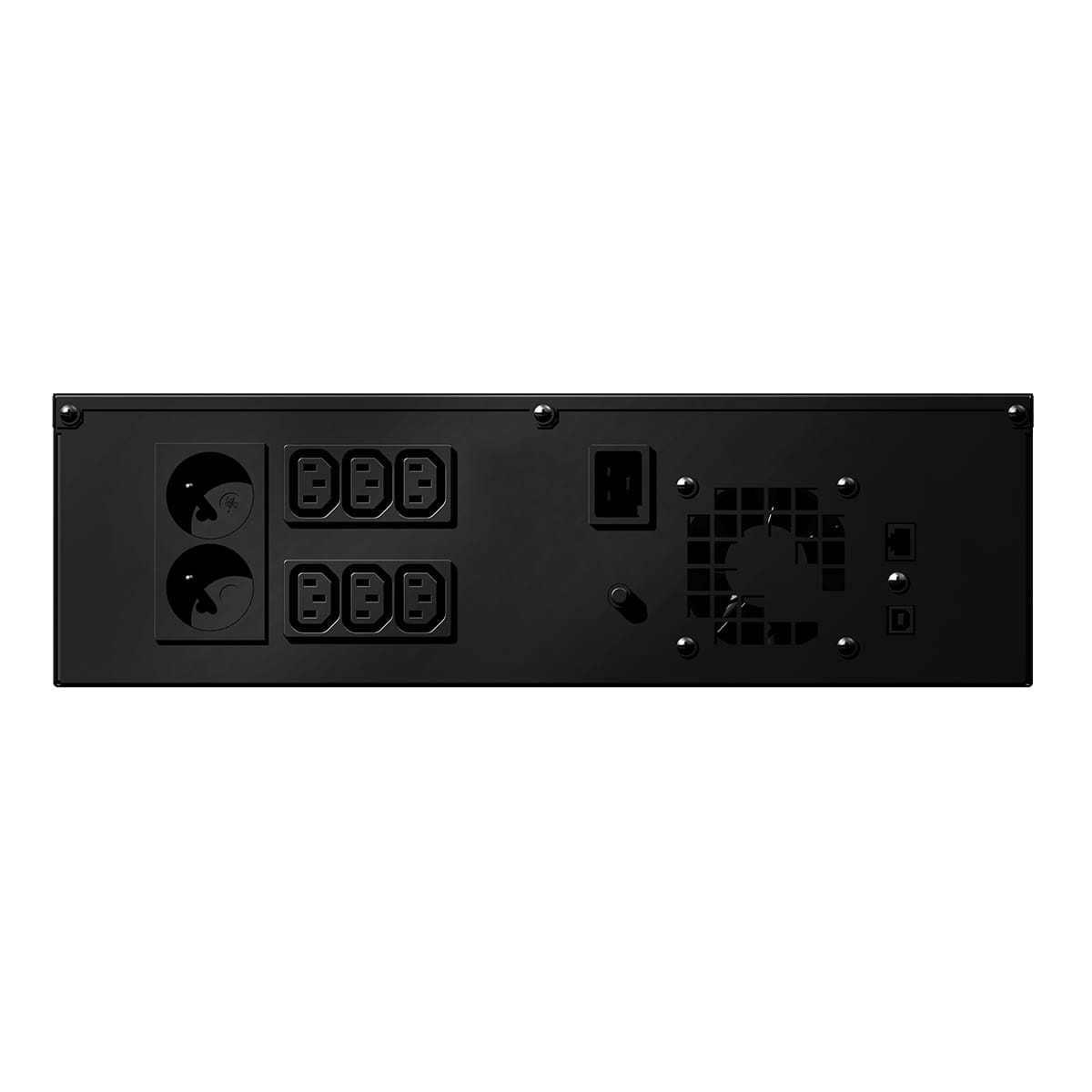

Przyłącze zasilania UPS: 1 x IEC320 C20 (16 A)

Przyłącza wyjściowe (liczba i typ gniazd): 6 x IEC320 C13 (10 A) 2 x PL

Sygnalizacja: akustyczno – optyczna; wyświetlacz LCD, dioda LED

Interfejsy komunikacyjne: USB HID, SNMP/http

Oprogramowanie monitorująco-zarządzające: PowerSoft Professional



Zastosowane standardy

Deklaracje: CE

Normy: PN-EN 62040-1:2009, PN-EN 62040-2:2008
