Przegląd i zastosowanie

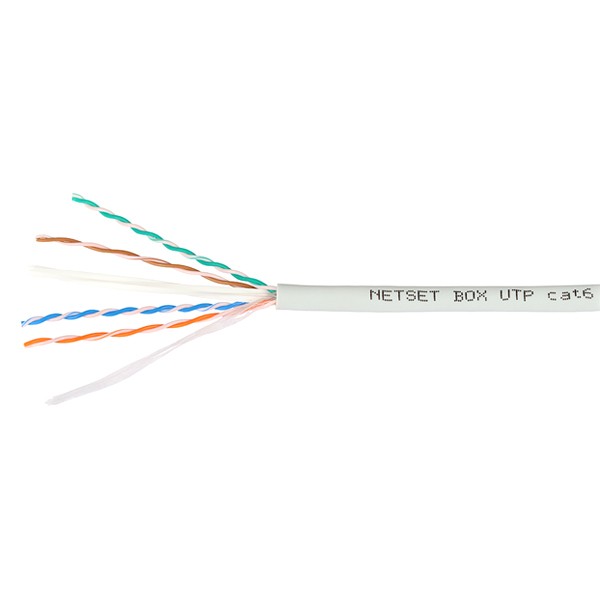

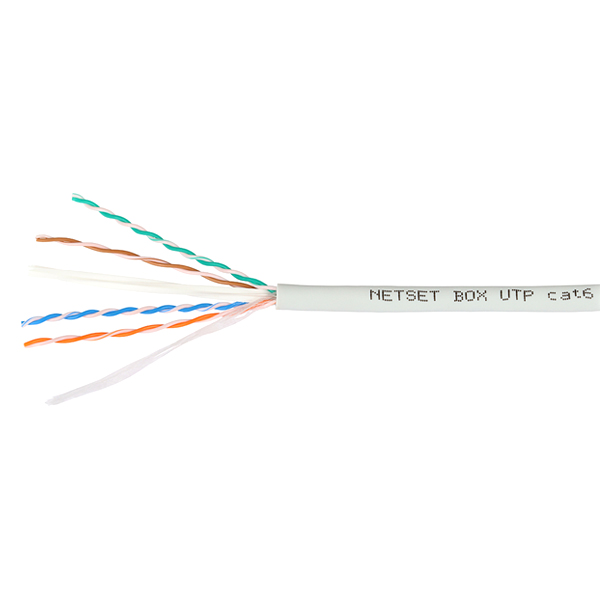

NETSET to skrętka komputerowa U/UTP kategorii 6 w powłoce LSZH, przeznaczona do profesjonalnych instalacji wewnątrz budynków. Dzięki klasie reakcji na ogień CPR B2ca-s1a,d1,a1 sprawdza się w miejscach, gdzie wymagania przeciwpożarowe są wyższe (np. korytarze, klatki schodowe, drogi ewakuacyjne).
Przewód ma miedziane, jednodrutowe żyły o średnicy 0,55 mm (24 AWG) oraz znacznik metrowy. Producent deklaruje 15-letnią gwarancję i stałość parametrów przy zachowaniu zasad montażu i eksploatacji.
Szybkie wyjaśnienie – co to daje w praktyce
- Cat.6 – okablowanie pod sieci Ethernet w typowych instalacjach LAN (patch panele, gniazda, szafy RACK).
- U/UTP – brak ekranu, więc łatwiejszy montaż i brak wymagań uziemienia ekranu (ważne w małych i średnich instalacjach).
- LSZH – w razie pożaru mniej dymu i brak halogenów, co ogranicza korozję urządzeń i poprawia warunki ewakuacji.
- B2ca-s1a,d1,a1 – wysoka klasa CPR do obiektów z rygorystycznymi wymaganiami ppoż.
- Drut 0,55 mm – przewidywalne zarabianie wtyków/keystonów i stabilne parametry.
Parametry techniczne
| Kod towaru | E1615_500 |
| Rodzaj | Skrętka komputerowa |
| Marka | NETSET |
| Typ przewodu / ekranowanie | U/UTP (nieekranowany) |
| Kategoria | Cat.6 |
| Zastosowanie | Wewnętrzne |
| Długość | 500 m |
| Klasa CPR (reakcja na ogień) | B2ca-s1a,d1,a1 |
| Materiał żyły | Miedź |
| Średnica żyły | 0,55 mm (24 AWG) |
| Izolacja żyły – materiał | HDPE (polietylen) |
| Izolacja żyły – średnica | 0,98 mm |
| Kolory par | biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony |
| Powłoka zewnętrzna | LSZH |
| Średnica zewnętrzna płaszcza | 6,4 mm |
| Grubość płaszcza | 0,75 mm |
| Kolor | RAL7032 (szary) |
| Żelowany | Nie |
| Linka nośna | Nie |
| Rip-cord | Tak |
| Separator | Nie |
| Błąd w metrażu nadruku | <0,5% |
| Impedancja | 100 Ω |
| Rozrzut opóźnienia | <45 ns/100 m |
| Asymetria pojemności względem ziemi | 330 pF/100 m |
| Rezystancja DC | 9,38 Ω/100 m |
| Asymetria rezystancji | <5% |
| Temperatura pracy | -20…+70 °C |
| Temperatura układania | 0…+50 °C |
| Minimalny promień gięcia (instalacje wewn.) | >8× średnica przewodu |

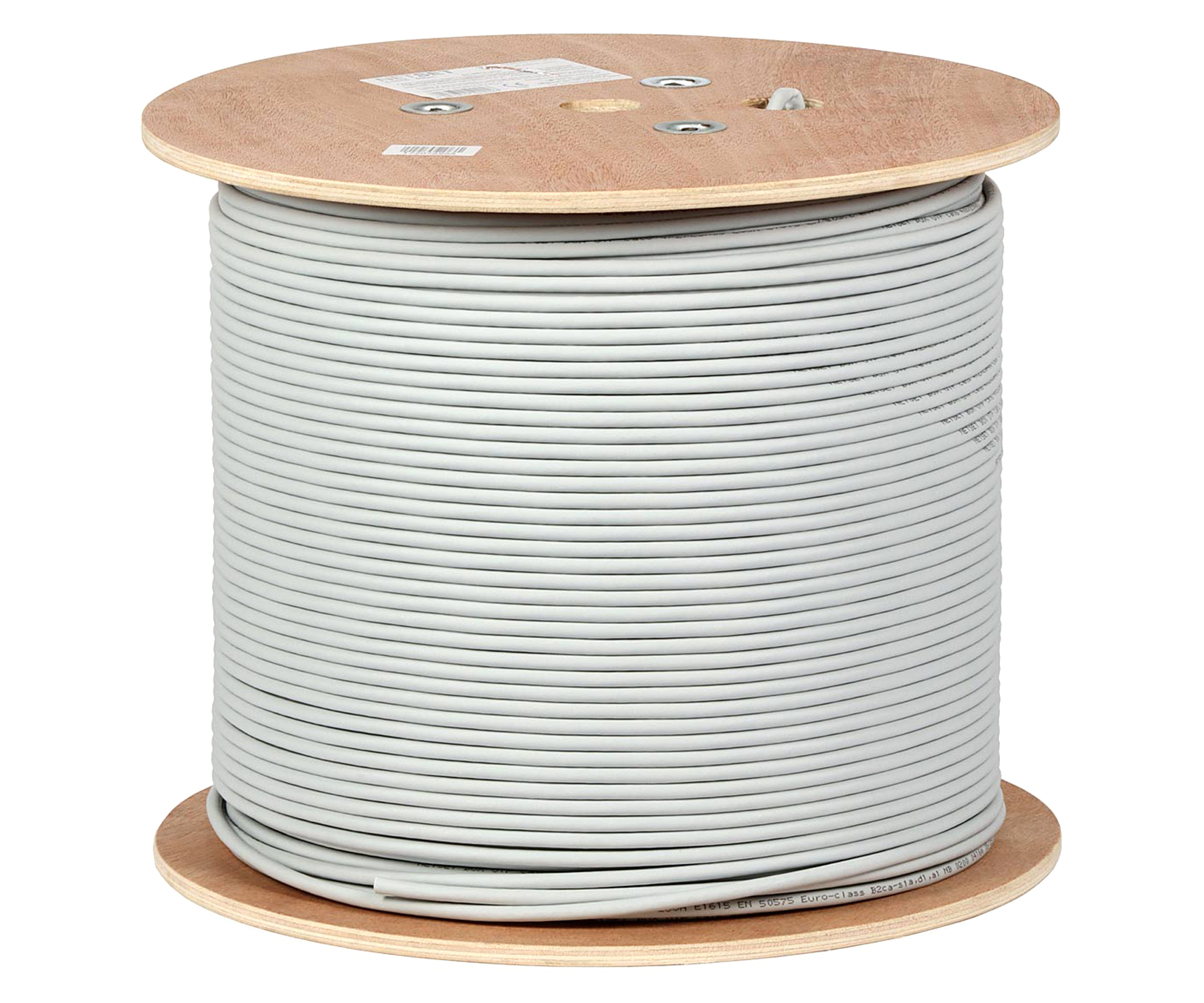

| Szpula – średnica | 380 mm |
| Szpula – szerokość | 385 mm |
| Szpula – średnica otworu wewnętrznego | 33 mm |
| Normy (deklarowane) | EN50575:2014, EN60332-1-2:2004, EN50399:2011, EN60754-2:2014, EN 13501-6:2014 |
| Gwarancja | 15 lat |
Kompatybilność i ważne informacje
- Do instalacji wewnętrznych – nie jest to przewód zewnętrzny (brak płaszcza PE i brak żelowania).
- Dobieraj osprzęt pod Cat.6: keystony, patch panele i wtyki RJ-45 kategorii 6 (łatwiej utrzymać parametry toru).
- Przy prowadzeniu przewodu trzymaj promień gięcia min. 8× średnica i unikaj ostrych krawędzi (ryzyko uszkodzenia izolacji).
- Zgodnie z zaleceniami producenta: zakres temperatur pracy -20…+70 °C, a układania 0…+50 °C.
FAQ
Czy ta skrętka nadaje się na zewnątrz budynku?
Nie. To przewód do zastosowań wewnętrznych (LSZH, brak żelowania i brak płaszcza PE). Na zewnątrz wybierz wersję zewnętrzną PE (ew. doziemną żelowaną).
Co oznacza klasa B2ca-s1a,d1,a1?
To klasa reakcji na ogień wg CPR/EN 50575. W skrócie: wysoka odporność ogniowa przewodu oraz ograniczone zadymienie (s1a), ograniczone płonące krople (d1) i niska kwasowość gazów (a1).
Czy U/UTP wymaga uziemienia jak przewody ekranowane?
Nie. U/UTP jest nieekranowany, więc nie ma ekranu do uziemiania. Jeśli instalacja wymaga ekranowania, wybierz wariant F/UTP lub F/FTP i wtedy zadbaj o prawidłowe uziemienie.
Jakie złącza i osprzęt dobrać do tej skrętki?
Najbezpieczniej dobrać osprzęt kategorii 6: keystony, patch panele i wtyki RJ-45 Cat.6. Dzięki temu łatwiej utrzymać parametry całego toru transmisyjnego.
